Energiezähler 3phasig, direkt 80A, 4M, AGARDIO, MID ECA380D

Name: ECA380D
Brand: Hager
SKU: ECA380D3
Price: 599 EUR

Der Energiezähler AGARDIO für 3-Phasen-Netze misst bis 80 Ampere direkt und unterstützt 4-Quadrantenmessung. Genauigkeitsklassen: Wirkenergie Klasse B (DIN EN 50470-3), Wirkleistung Klasse 1 (IEC 62053-21 und IEC 61557-12), Blindleistung Klasse 2 (IEC 62053-23). MID zertifiziert mit rücksetzbarem Teilzähler, bis zu 8 Tarifzählungen, digitales Display und Modbus-Kommunikation. Ideal für präzise Energieerfassung in diversen Netzsystemen.

EAN

3250612231287

Marke

Hager

VPE

1 Stück

Preisgruppe

H411

Passende Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Preis

599,00 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Downloads
Weitere Produkte
Ausschreibungstext

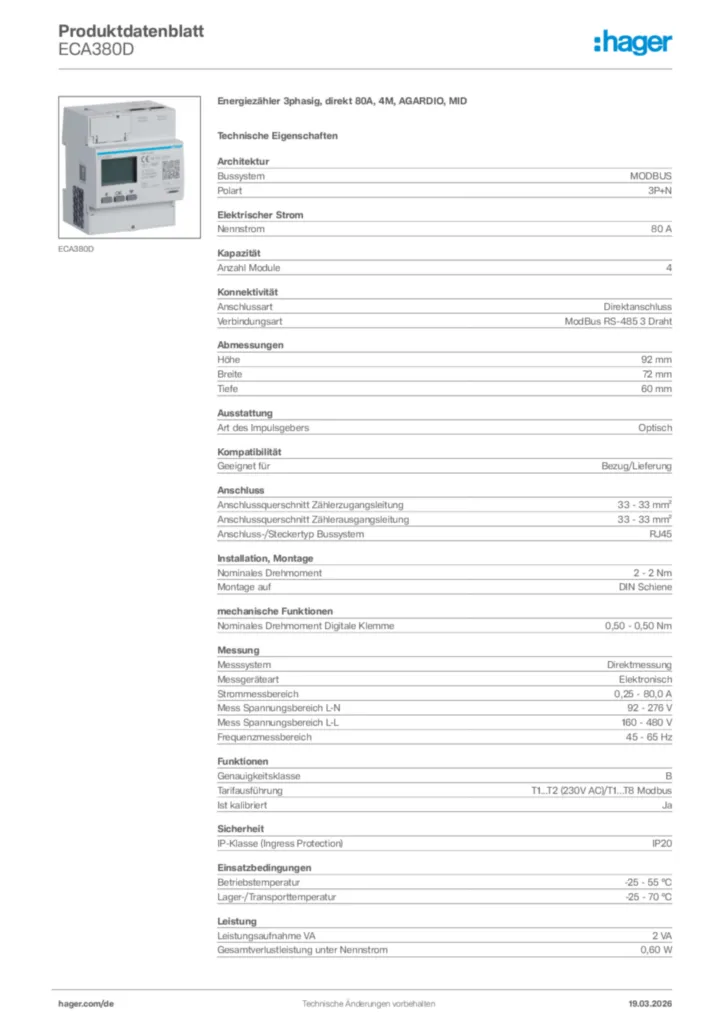

Kontakt Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

Adapter für Kommunikationstechnik 1 Produkte verfügbar
Zubehör/Ersatzteile für Überspannungsschutz Informations-/MSR-Technik 1 Produkte verfügbar
Zubehör 8 Produkte verfügbar

Technische Merkmale

Bussystem

MODBUS
Polart

3P+N

Nennstrom

80 A
Maximaler Strom im Messstromkreis

80 A

Anzahl Module

4

Anschlussart

Direktanschluss
Verbindungsart

ModBus RS-485 3 Draht

Höhe

92 mm
Breite

72 mm
Tiefe

60 mm

Art des Impulsgebers

Optisch

Geeignet für

Bezug/Lieferung

Anschlussquerschnitt Zählerzugangsleitung

33 - 33 mm²
Anschlussquerschnitt Zählerausgangsleitung

33 - 33 mm²
Anschluss-/Steckertyp Bussystem

RJ45

Nominales Drehmoment

2 - 2 Nm

Nominales Drehmoment Digitale Klemme

0,50 - 0,50 Nm

Messsystem

Direktmessung
Messgeräteart

Elektronisch
Strommessbereich

0,25 - 80,0 A
Mess Spannungsbereich L-N

92 - 276 V
Mess Spannungsbereich L-L

160 - 480 V
Frequenzmessbereich

45 - 65 Hz

Genauigkeitsklasse

B
Tarifausführung

T1...T2 (230V AC)/T1...T8 Modbus
Ist kalibriert

Ja

IP-Klasse (Ingress Protection)

IP20

Betriebstemperatur

-25 - 55 °C
Lager-/Transporttemperatur

-25 - 70 °C

Leistungsaufnahme VA

2 VA
Gesamtverlustleistung unter Nennstrom

0,60 W

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild ECA380D
Montageanleitung

Bedienungs- und Montageanleitung für ECA180D - Energiezähler 3phasig, direkt 80A (DE-PL-AR, 2019-09)

Montageanleitung de-DE, pl-PL 2019-09-30

PDF

1,68 MB

Montageanleitung International 2019-09-30

PDF

1,59 MB
Produktanhang

Modbus table for energy meters (version from 24th July 2019)

XLS

177,00 kB

Produktanhang International 2022-10-04

PDF

836,11 kB
Handbuch

Handbuch de-DE, en-GB 2024-01-08

PDF

2,85 MB
Technische Broschüre

Intelligentes Energiemonitoring für den Zweck- und Gewerbebau

Einfach mehr sehen (20DE0045)

PDF

1,71 MB
Broschüre

Hager im Zweckbau

Ein Partner, mit dem Sie planen können (18DE0070)

PDF

6,03 MB
Tipps

Hager Tipp 38

DIN VDE 0100-801: 2015-10 (16DE0118_01)

PDF

1,76 MB
Produktinformation

Busanschluss für konventionelle Energiezähler:

die KNX-Schnittstelle TXF121 für Energiezählung mit domovea basic (TJA670) und expert (TJA470) (22DE0073)

PDF

3,99 MB

Energiezähler

Intelligent zählen, abrechnen, sparen (19DE0225)

PDF

4,41 MB
Technische Beilage (single-product)

Technischer Anhang - Zähler- und Messgeräte

Stand: 01.04.2022

PDF

5,64 MB

Verlustleistungsdatenblatt

Technische Beilage (single-product) de-DE 2021-10-20

PDF

847,80 kB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL
Konformitätserklärung

EU Declaration of Conformity

Konformitätserklärung en-GB 2024-04-15

PDF

464,95 kB

Mehr Downloads

Ausschreibungstext

Energiezähler 3phasig, direkt 80A, 4M, AGARDIO, MID

Energiezähler zur 4-Quadrantenmessung mit folgenden Genauigkeitsklassen: Wirkenergie Class B nach DIN EN 50470-3, Wirkleistung Class 1 nach IEC 62053-21, Wirkleistung Class 1 nach IEC 61557-12 und Blindleistung Class 2 nach IEC 62053-23. Der Zweirichtungszähler wird ab Werk MID zertifiziert (ein Plombierset im Lieferumfang enthalten) und enthält einen rücksetzbaren Teilzähler. Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet. Bis zu 8 Tarifzählungen möglich (2 Tarifzählungen über 230 V AC und Modbus, zusätzlich 6 Tarifzählungen über Modbus ansteuerbar). Digitales Display mit Beleuchtung zur Anzeige von bezogener und gelieferter Wirk- (kWh) und Blindenergie (kvarh) für alle Tarife. Zusätzlich werden je Außenleiter die Echtzeitmesswerte für Wirkleistung (kW), Blindleistung (kvar), Scheinleistung (kVA), Spannung (V), Strom (A), Leistungsfaktor, Frequenz (Hz) und Tarif in einer Auflösung bis zu 9 Stellen inklusive zwei Nachkommastellen angezeigt. Neben den zuvor genannten Messwerten können über Modbus auf die aktuellen Summen-Messwerte von Wirkleistung (kW), Blindleistung (kvar) und Scheinleistung (kVA) so wie den Leistungsfaktor zugegriffen werden. Außerden können die Werte des Teilzählers für Wirkenergie von jedem Tarif über Modbus einzeln zurückgesetzt werden. Alle Messwerte und Energiewerte für Tarif1 und Tarif2 können zusätzlich über eine IR-Schnittstelle ausgegeben werden. Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert. Durch RJ45-Stecktechnik ist eine fehlerfreie Daisy-Chain-Installation möglich.

Bussystem: MODBUS
Anzahl Module: 4
Anschluss-/Steckertyp: Direktanschluss
Messsystem: Direktmessung
Frequenzmessbereich: 45 - 65 Hz
Genauigkeitsklasse: B
Schutzart IP: IP20
Betriebstemperatur: -25 - 55 °C
Lager-/Transporttemperatur: -25 - 70 °C
Leistungsaufnahme VA: 2 VA

Fabrikat : Hager oder gleichwertig
Artikel : ECA380D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!

Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.

06842 945-9701
