Energiezähler 3phasig, direkt 125A, 6M, AGARDIO, MID ECA310D
EAN
3250612231270
Marke
Hager
VPE
1 Stück
Passende Tools
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Das Produkt ist leider nicht mehr lieferbar.
Bitte bestellen Sie folgende Produkte als Ersatz oder zur Erweiterung: ECA312D
Bitte bestellen Sie folgende Produkte als Ersatz oder zur Erweiterung: ECA312D
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör 8 Produkte verfügbar -
Adapter für Kommunikationstechnik 1 Produkte verfügbar
Optionales Zubehör
-
HTG485H
Modbus-Kabel 25 m
142,80 € / Stück* -
HTG484HModbus-Kabel RJ45 - RJ45 5 m
50,10 € / Stück* -
HTG482HModbus-Kabel RJ45 - RJ45 2 m
37,00 € / Stück* -
HTG481HModbus-Kabel RJ45 - RJ45 1 m
30,00 € / Stück* -
HTG480HModbus-Kabel RJ45 - RJ45 0, 2 m
27,30 € / Stück* -
HTG474HModbus-Kabel mit RJ45 - RJ45 und Schirmerdungsanschlussleitung 5 m
60,70 € / Stück* -
HTG472HModbus-Kabel mit RJ45 - RJ45 und Schirmerdungsanschlussleitung 2 m
47,70 € / Stück* -
HTG471HModbus-Kabel mit RJ45 - RJ45 und Schirmerdungsanschlussleitung 1 m
35,30 € / Stück*
-
HTG465H
Modbus-Kabel 3 m mit RJ45-Stecker und Erdanschlusskabel
97,50 € / Stück*
Technische Merkmale
Architektur
-
BussystemMODBUS
-
Polart3P+N
Elektrischer Strom
-
Nennstrom125 A
-
Maximaler Strom im Messstromkreis125 A
Kapazität
-
Anzahl Module6
Konnektivität
-
AnschlussartDirektanschluss
-
VerbindungsartModBus RS-485 3 Draht
Abmessungen
-
Höhe92 mm
-
Breite107 mm
-
Tiefe60 mm
Ausstattung
-
Art des ImpulsgebersOptisch
Kompatibilität
-
Geeignet fürBezug/Lieferung
Anschluss
-
Anschlussquerschnitt Zählerzugangsleitung50 - 50 mm²
-
Anschlussquerschnitt Zählerausgangsleitung50 - 50 mm²
-
Anschluss-/Steckertyp BussystemRJ45
Installation, Montage
-
Nominales Drehmoment5 - 5 Nm
-
Montage aufDIN Schiene
mechanische Funktionen
-
Nominales Drehmoment Digitale Klemme0,50 - 0,50 Nm
Messung
-
MesssystemDirektmessung
-
MessgeräteartElektronisch
-
Strommessbereich0,25 - 125,0 A
-
Mess Spannungsbereich L-N92 - 276 V
-
Mess Spannungsbereich L-L160 - 480 V
-
Frequenzmessbereich45 - 65 Hz
Funktionen
-
GenauigkeitsklasseB
-
TarifausführungT1...T2 (230V AC)/T1...T8 Modbus
-
Ist kalibriertJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-25 - 70 °C
Leistung
-
Leistungsaufnahme VA2 VA
-
Gesamtverlustleistung unter Nennstrom0,60 W
Frequenz
-
Frequenz50 - 50 Hz
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ECA310D
-

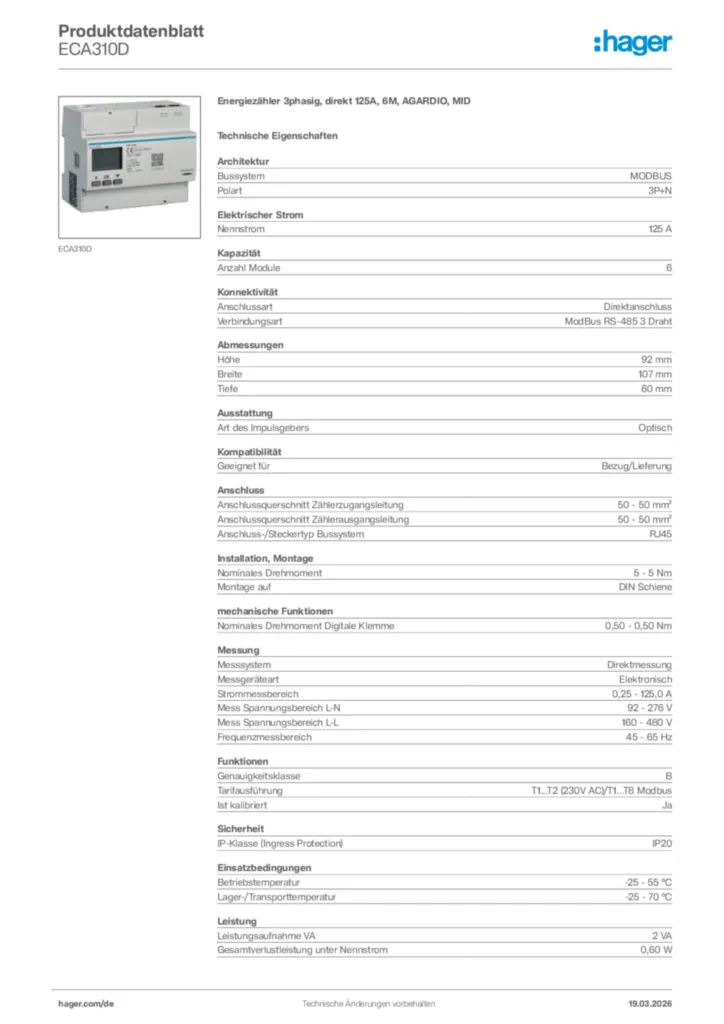

Produktdatenblatt
