Energiezähler 1phasig, direkt 3x80A, 4M, AGARDIO ECA180T
EAN
3250612230327
Marke
Hager
VPE
1 Stück
Preisgruppe
H411
Passende Tools
890,00 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Adapter für Kommunikationstechnik 1 Produkte verfügbar -
Zubehör/Ersatzteile für Überspannungsschutz Informations-/MSR-Technik 1 Produkte verfügbar -
Zubehör 8 Produkte verfügbar
Vervollständigen Sie Ihr System
-
HTG465H
Modbus-Kabel 3 m mit RJ45-Stecker und Erdanschlusskabel
95,20 € / Stück*
-
HTG467H
Abschlusswiderstand RJ45 für MODBUS RTU 120 Ohm
16,70 € / Stück*
-
HTG471H
Modbus-Kabel mit RJ45 - RJ45 und Schirmerdungsanschlussleitung 1 m
34,50 € / Stück* -
HTG472HModbus-Kabel mit RJ45 - RJ45 und Schirmerdungsanschlussleitung 2 m
46,60 € / Stück* -
HTG474HModbus-Kabel mit RJ45 - RJ45 und Schirmerdungsanschlussleitung 5 m
59,30 € / Stück* -
HTG480HModbus-Kabel RJ45 - RJ45 0,2 m
26,70 € / Stück* -
HTG481HModbus-Kabel RJ45 - RJ45 1 m
29,30 € / Stück* -
HTG482HModbus-Kabel RJ45 - RJ45 2 m
36,10 € / Stück* -
HTG484HModbus-Kabel RJ45 - RJ45 5 m
48,90 € / Stück* -
HTG485HModbus-Kabel 25 m
139,40 € / Stück*
Technische Merkmale
Architektur
-
BussystemMODBUS
-
Polart3x 1P+N
Elektrischer Strom
-
Nennstrom80 A
-
Maximaler Strom im Messstromkreis80 A
Kapazität
-
Anzahl Module4
Konnektivität.
-
Anschluss-/SteckertypDirektanschluss
-
VerbindungsartModBus RS-485 3 Draht
Abmessungen
-
Höhe92 mm
-
Breite72 mm
-
Tiefe60 mm
Elektrische Hauptattribute
-
Art des ImpulsgebersOptisch
Kompatibilität
-
Geeignet fürBezug/Lieferung
Anschluss
-
Anschlussquerschnitt Zählerzugangsleitung33 - 33 mm²
-
Anschlussquerschnitt Zählerausgangsleitung33 - 33 mm²
-
Anschluss-/Steckertyp BussystemRJ45
Installation, Montage
-
Nominales Drehmoment2 - 2 Nm
mechanische Funktionen
-
Nominales Drehmoment Digitale Klemme0,50 - 0,50 Nm
Messung
-
MesssystemDirektmessung
-
MessgeräteartElektronisch
-
Strommessbereich0,25 - 80,0 A
-
Mess Spannungsbereich L-N92 - 276 V
-
Frequenzmessbereich45 - 65 Hz
Spannungsversorgung
-
Anzahl der Phasen für Einspeisung1
Funktionen
-
GenauigkeitsklasseB
-
TarifartT1...T2 (230V AC)/T1...T4 Modbus
-
Ist kalibriertJa
Sicherheit
-
Schutzart IPIP20
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-25 - 70 °C
Leistung
-
Leistungsaufnahme VA2 VA
-
Gesamtverlustleistung unter Nennstrom1 W
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

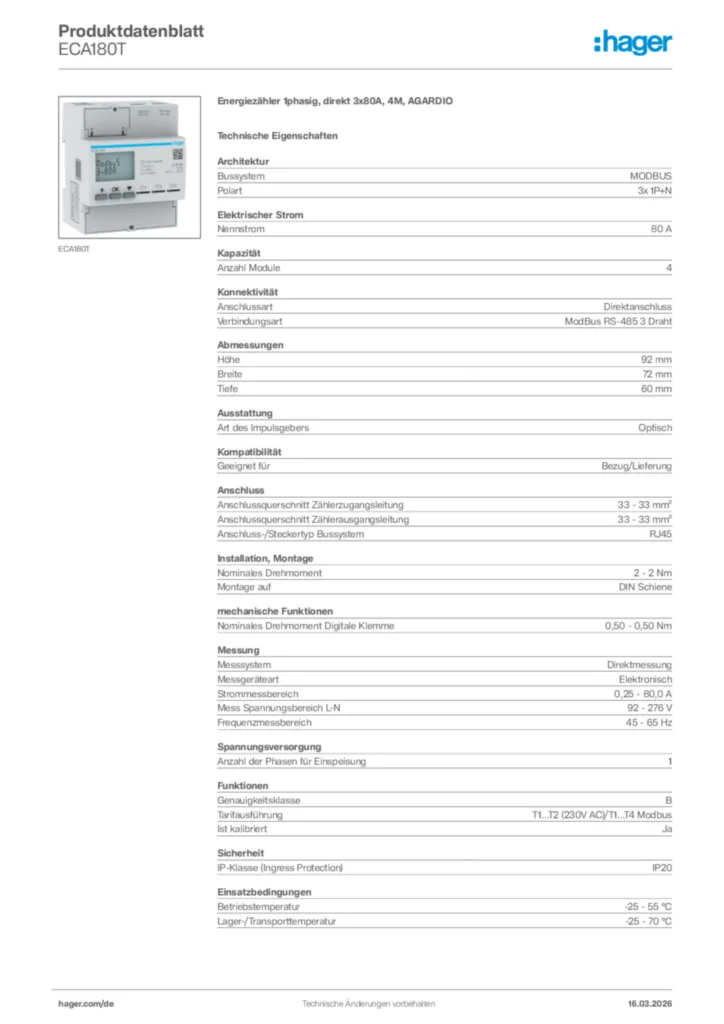

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ECA180T
-
Montageanleitung
Montageanleitung International 2019-10-17
PDF1,38 MB
Montageanleitung für ECA180T - Energiezähler 1phasig, direkt 3x80A, 4M, AGARDIO (DE-AR-PL, Stand: 10.2019)
Montageanleitung de-DE, pl-PL 2019-10-17
PDF1,47 MB -
Produktanhang
Modbus table for energy meters (version from 24th July 2019)
XLS177,00 kB
Produktanhang International 2022-10-04
PDF836,11 kB -
Technische Broschüre
Intelligentes Energiemonitoring für den Zweck- und Gewerbebau
Einfach mehr sehen (20DE0045)
PDF1,71 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Tipps
Hager Tipp 38
DIN VDE 0100-801: 2015-10 (16DE0118_01)
PDF1,76 MB -
Produktinformation
Busanschluss für konventionelle Energiezähler:
die KNX-Schnittstelle TXF121 für Energiezählung mit domovea basic (TJA670) und expert (TJA470) (22DE0073)
PDF3,99 MB
Energiezähler
Intelligent zählen, abrechnen, sparen (19DE0225)
PDF4,41 MB -
Technische Beilage (single-product)
Technischer Anhang - Zähler- und Messgeräte
Stand: 01.04.2022
PDF5,64 MB
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Zertifikat für ECA180T, ECM180T, ECP180T, ECR180T - Energiezähler 1phasig, direkt 3x80A, 4M (Stand: 03.2019)
Konformitätserklärung International 2020-01-01
PDF110,84 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HTG411HEnergiemonitoring-Server agardio.manager, REG, 6 PLE, Micro SD Karte2.756,20 €/ Stück * -
2
EC700Impulseingang 7fach JBUS/MODBUS1.130,90 €/ Stück * -
3
ECA180DEnergiezähler 1phasig, direkt 80A, 2M, AGARDIO, MID467,70 €/ Stück * -
4
ECA300CEnergiezähler 3phasig für Wandlerverhältnis 1A oder 5A, 4M, AGARDIO, MID563,40 €/ Stück * -
5
ECA310DEnergiezähler 3phasig, direkt 125A, 6M, AGARDIO, MID723,70 €/ Stück *
Ausschreibungstext
Energiezähler 1phasig, direkt 3x80A, 4M, AGARDIO
Energiezähler zur 4-Quadrantenmessung mit folgenden Genauigkeitsklassen: Wirkenergie Class B nach DIN EN 50470-3, Wirkleistung Class 1 nach IEC 62053-21, Wirkleistung Class 1 nach IEC 61557-12 und Blindleistung Class 2 nach IEC 62053-23. Der Zweirichtungszähler enthält einen rücksetzbaren Teilzähler. Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet. Bis zu 8 Tarifzählungen möglich (2 Tarifzählungen über 230 V AC und Modbus, zusätzlich 6 Tarifzählungen über Modbus ansteuerbar). Digitales Display mit Beleuchtung zur Anzeige von bezogener und gelieferter Wirk- (kWh) und Blindenergie (kvarh) für alle Tarife. Zusätzlich werden je Außenleiter die Echtzeitmesswerte für Wirkleistung (kW), Blindleistung (kvar), Scheinleistung (kVA), Spannung (V), Strom (A), Leistungsfaktor, Frequenz (Hz) und Tarif in einer Auflösung bis zu 9 Stellen inklusive zwei Nachkommastellen angezeigt. Neben den zuvor genannten Messwerten können über Modbus auf die aktuellen Summen-Messwerte von Wirkleistung (kW), Blindleistung (kvar) und Scheinleistung (kVA) so wie den Leistungsfaktor zugegriffen werden. Außerden können die Werte des Teilzählers für Wirkenergie von jedem Tarif über Modbus einzeln zurückgesetzt werden. Alle Messwerte und Energiewerte für Tarif1 und Tarif2 können zusätzlich über eine IR-Schnittstelle ausgegeben werden. Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert. Durch RJ45-Stecktechnik ist eine fehlerfreie Daisy-Chain-Installation möglich.
Bussystem: MODBUS
Anzahl Module: 4
Anschluss-/Steckertyp: Direktanschluss
Messsystem: Direktmessung
Frequenzmessbereich: 45 - 65 Hz
Genauigkeitsklasse: B
Schutzart IP: IP20
Betriebstemperatur: -25 - 55 °C
Lager-/Transporttemperatur: -25 - 70 °C
Leistungsaufnahme VA: 2 VA
Fabrikat : Hager oder gleichwertig
Artikel : ECA180T
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Energiezähler zur 4-Quadrantenmessung mit folgenden Genauigkeitsklassen: Wirkenergie Class B nach DIN EN 50470-3, Wirkleistung Class 1 nach IEC 62053-21, Wirkleistung Class 1 nach IEC 61557-12 und Blindleistung Class 2 nach IEC 62053-23. Der Zweirichtungszähler enthält einen rücksetzbaren Teilzähler. Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet. Bis zu 8 Tarifzählungen möglich (2 Tarifzählungen über 230 V AC und Modbus, zusätzlich 6 Tarifzählungen über Modbus ansteuerbar). Digitales Display mit Beleuchtung zur Anzeige von bezogener und gelieferter Wirk- (kWh) und Blindenergie (kvarh) für alle Tarife. Zusätzlich werden je Außenleiter die Echtzeitmesswerte für Wirkleistung (kW), Blindleistung (kvar), Scheinleistung (kVA), Spannung (V), Strom (A), Leistungsfaktor, Frequenz (Hz) und Tarif in einer Auflösung bis zu 9 Stellen inklusive zwei Nachkommastellen angezeigt. Neben den zuvor genannten Messwerten können über Modbus auf die aktuellen Summen-Messwerte von Wirkleistung (kW), Blindleistung (kvar) und Scheinleistung (kVA) so wie den Leistungsfaktor zugegriffen werden. Außerden können die Werte des Teilzählers für Wirkenergie von jedem Tarif über Modbus einzeln zurückgesetzt werden. Alle Messwerte und Energiewerte für Tarif1 und Tarif2 können zusätzlich über eine IR-Schnittstelle ausgegeben werden. Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert. Durch RJ45-Stecktechnik ist eine fehlerfreie Daisy-Chain-Installation möglich.
Bussystem: MODBUS
Anzahl Module: 4
Anschluss-/Steckertyp: Direktanschluss
Messsystem: Direktmessung
Frequenzmessbereich: 45 - 65 Hz
Genauigkeitsklasse: B
Schutzart IP: IP20
Betriebstemperatur: -25 - 55 °C
Lager-/Transporttemperatur: -25 - 70 °C
Leistungsaufnahme VA: 2 VA
Fabrikat : Hager oder gleichwertig
Artikel : ECA180T
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
