Hager

DSK50L6F20

Design-Kanal aus Aluminium zu DSK 35x220x625mm schwarz glänzend
Best-Nr.
DSK50L6F20
EAN-Nr.
4012740213134
VPE
1 Stück
Preisgruppe
T050
Preis
144,60 € / Stück *

Technische Merkmale

  • Länge
    • 625 mm
  • Kanalhöhe
    • 38 mm
  • Kanalbreite
    • 222 mm
  • Lichter/innerer Querschnitt
    • 2800 mm²
  • Max. Leitungsbelegung Ø 11 mm – Füllgrad 0.5 mit/ohne Geräteeinbau
    • 12
  • Farbe
    • schwarz
  • Oberfläche
    • glänzend
  • Werkstoff
    • Materialmix
  • Halogenfrei
    • ja
  • Mit Schutzfolie
    • ja
  • Deckelausführung
    • vormontiert

Downloads

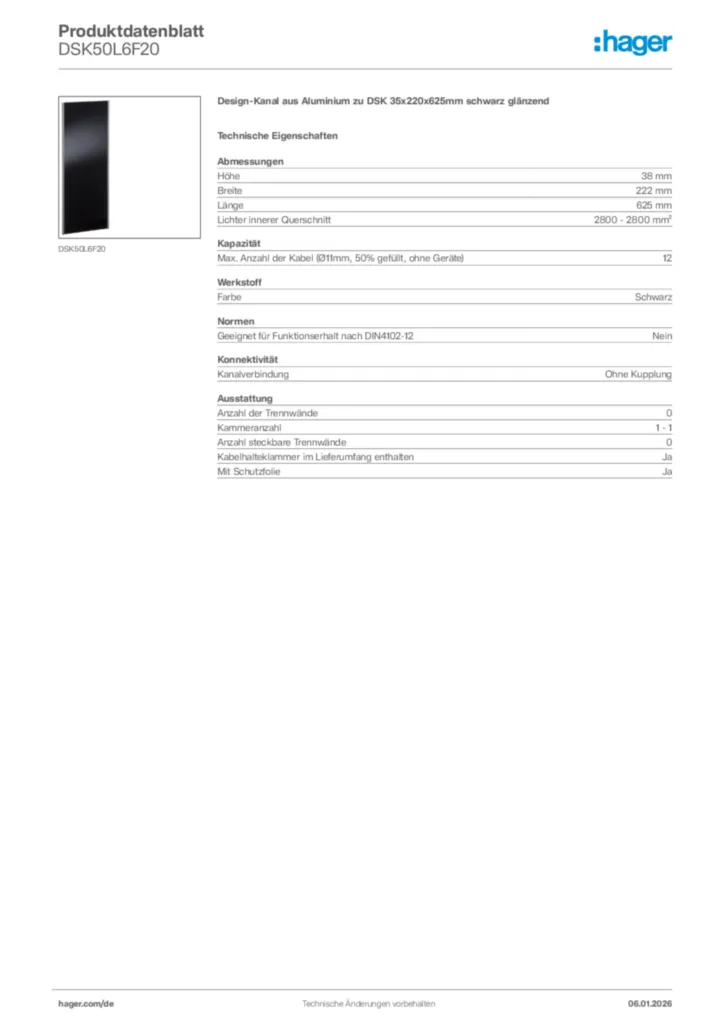

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für DSK50L6F20

  • Bedienungs- & Montageanleitungen

  • Montageanleitung für DSK50L10F10 - Design-Kanal, Zubehör (DE-EN-FR, Stand: 03.2011)

    PDF
    250 KB
  • Technik-Broschüre

  • Gut aufgestellt mit Wandinstallationssystemen von Hager

    (12DE0052)

    PDF
    3 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Technischer Anhang

  • Technischer Anhang - tehalit.SL

    Stand: 01.01.2020

    PDF
    841 KB
  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
Weitere Downloads

Ausschreibungstext

Design-Kanal aus Aluminium zu DSK 35x220x625mm schwarz glänzend
Leitungsführungskanal aus Aluminium zur Aufputz-Installation für gehobenen optischen Anspruch z.B. als Anbindung von Flachbildschirmen. Bestehend aus Unterteil Breite 150 mm , 2-teiliges Oberteil Breite 222 mm als Aluminiumprofil in schwarz Klavierlackoptik oder Hochglanz weiß, transparenter Plexiglasscheibe zur individuellen Gestaltungsmöglichkeit (z.B. Tapete) sowie Kunststoff-Klemmleisten zur Befestigung der Plexiglasscheibe auf das Aluminiumprofil. Ab Kanallänge 625 mm sind Kanalrückhalteklammern enthalten. Hinweis: Verschraubung des Oberteils und LED-Effektbeleuchtung ist möglich.
  • Länge :625 mm
  • Kanalhöhe :38 mm
  • Kanalbreite :222 mm
  • Lichter/innerer Querschnitt :2800 mm²
  • Max. Leitungsbelegung Ø 11 mm – Füllgrad 0.5 mit/ohne Geräteeinbau :12
  • Farbe :schwarz
  • Oberfläche :glänzend
  • Werkstoff :Materialmix
  • Halogenfrei :ja
  • Mit Schutzfolie :ja
  • Deckelausführung :vormontiert

Fabrikat : Hager oder gleichwertig
Artikel : DSK50L6F20
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.

06842 945-9702
