Hager

DNG3702007030B

Verdrahtungskanal aus PVC DNG 37x20mm steingrau
Best-Nr.
DNG3702007030B
EAN-Nr.
4012740103510
VPE
32 m
Preisgruppe
T450
Preis
4,40 € / m *

Technische Merkmale

  • Farbe
    • steingrau
  • RAL Farbnummer
    • 7030
  • Kanalhöhe
    • 37 mm
  • Kanalbreite
    • 20 mm
  • Länge
    • 2000 mm
  • Lichter/innerer Querschnitt
    • 503 mm²
  • Anzahl Leitungen 1,5 mm² - Füllgrad 40%
    • 24
  • Anzahl Leitungen 2,5 mm² - Füllgrad 40%
    • 17
  • Anzahl Leitungen 1,0 mm² - Füllgrad 40%
    • 33
  • Bodenlochungen
    • DIN 43659
  • Kriechstromfest
    • ja
  • Selbstverlöschend
    • ja
  • Werkstoff
    • PVC
  • Halogenfrei
    • nein
  • Klassifizierung Feuerfestigkeit
    • M1
  • UL 94 Klassifizierung
    • V0

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für DNG3702007030B

  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Technischer Anhang

  • Technischer Anhang - tehalit.VK

    Stand: 01.01.2020

    PDF
    60 KB
  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • Produktdatenblätter

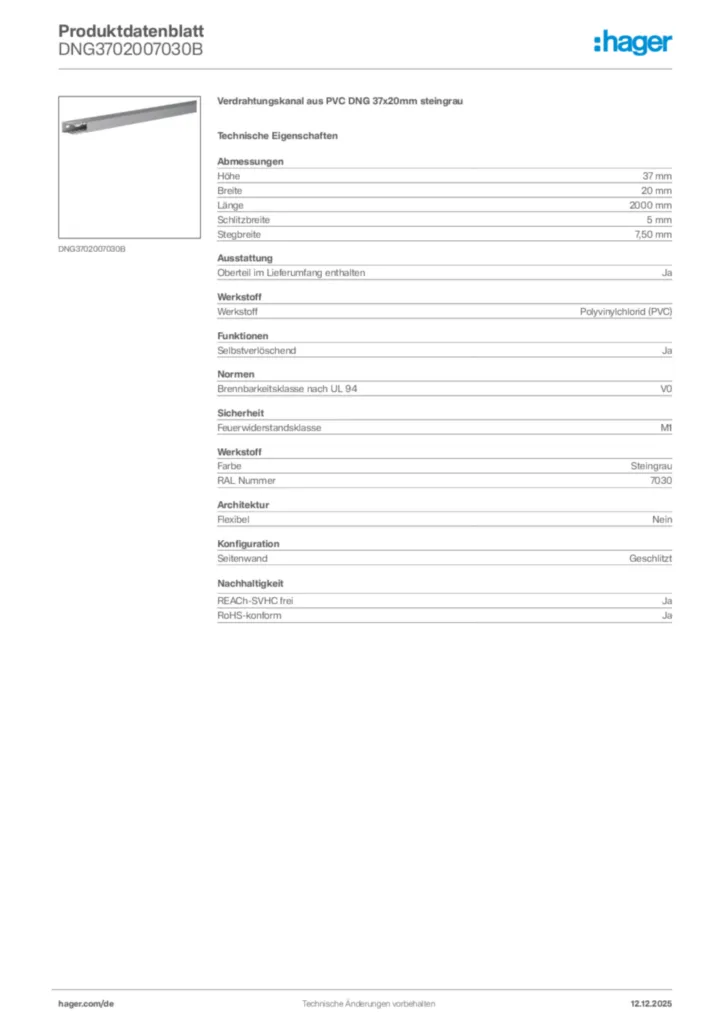

  • Produktdatenblatt für DNG3702007030B

    PDF
    320 KB
  • EU-Konformitätserklärung

  • CE-Konformitätserklärung für DNGxx - Verdrahtungskanalsystem (DE-EN, Stand: 07.2019)

    PDF
    41 KB
Weitere Downloads

Ausschreibungstext

Verdrahtungskanal aus PVC DNG 37x20mm steingrau
Verdrahtungskanal bestehend aus Unterteil mit Seitenstanzung und Oberteil. Bodenlochung nach EN 50085
  • Farbe :steingrau
  • RAL Farbnummer :7030
  • Kanalhöhe :37 mm
  • Kanalbreite :20 mm
  • Länge :2000 mm
  • Lichter/innerer Querschnitt :503 mm²
  • Anzahl Leitungen 1,5 mm² - Füllgrad 40% :24
  • Anzahl Leitungen 2,5 mm² - Füllgrad 40% :17
  • Anzahl Leitungen 1,0 mm² - Füllgrad 40% :33
  • Bodenlochungen :DIN 43659
  • Kriechstromfest :ja
  • Selbstverlöschend :ja
  • Werkstoff :PVC
  • Halogenfrei :nein
  • Klassifizierung Feuerfestigkeit :M1
  • UL 94 Klassifizierung :V0

Fabrikat : Hager oder gleichwertig
Artikel : DNG3702007030B
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
