Hager

BRN02529016

Seitenoberteil zu Brüstungskanal BRN 65x130mm aus PVC in verkehrsweiß
Best-Nr.
BRN02529016
EAN-Nr.
4012740008013
VPE
60 m
Preisgruppe
T014
Preis
6,70 € / m *

Technische Merkmale

  • Farbe
    • verkehrsweiß
  • RAL Farbnummer
    • 9016
  • OT-Breite
    • 25 mm
  • Länge
    • 2000 mm
  • Mit Schutzfolie
    • ja
  • Montageart der Oberteile
    • Innenliegend
  • Werkstoff
    • PVC
  • Oberfläche
    • unbehandelt
  • Halogenfrei
    • nein
  • Range-Name
    • tehalit BRN

Downloads

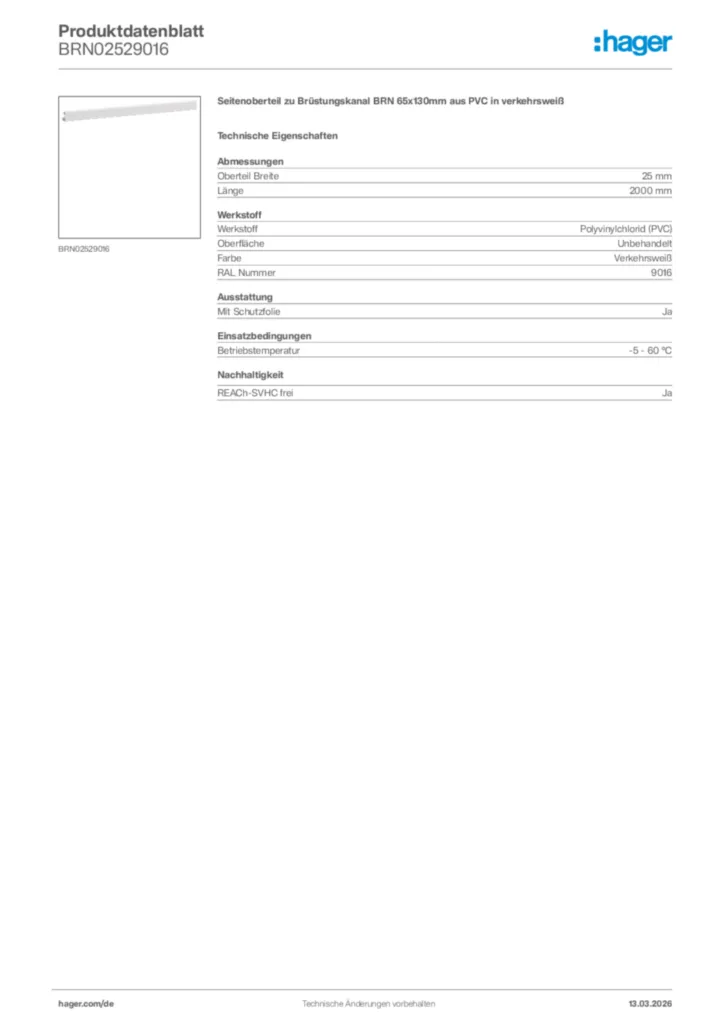

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für BRN02529016

  • Umwelt-Produktdeklaration (PEP)

  • Umwelt-Produktdeklaration (PEP)

    PDF
    252 KB
  • Technik-Broschüre

  • Gut aufgestellt mit Wandinstallationssystemen von Hager

    (12DE0052)

    PDF
    3 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Technischer Anhang

  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • Technischer Anhang - tehalit.BRN | BR

    Stand: 01.01.2020

    PDF
    163 KB
Weitere Downloads

Systemtext

Elektro-Installationskanal-System Brüstungskanal BR
aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal.

Brüstungskanal-System mit Oberteilbreite 80/100/120 mm, bestehend aus folgenden Systemkomponenten: Kanalunterteil, Oberteil, Formteile, Trennwände, Kabelrückhalteklammern und Kupplungen zur einfachen und passgenauen Kanalverbindung. Kanalunterteil mit C-Profil zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung und Trennwänden. Bodenlochung (allseitiger Bohrtolleranzausgleich) zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen.

Bei Oberteilbreite 80 mm zusätzlich frontrastender Geräteeinbau für werkzeuglose Montage von Geräten und Geräteeinbaudosen möglich.

Richtungsänderungen sind mit Formteile auszuführen, offene Kanalenden sind mit Endstücken zu verschließen.

Geräteeinbau: Kanalsteckdosen, Überspannungsschutz, Störfilter, Schalter, Daten-/Fernmelde-/BK-/SAT-/CEE-Geräte, Geräteeinbaudosen, Blenden, Rahmen sowie weitere Abdeckungen.

Brüstungsverkleidungselemente: Konsolen, Lamellen, Paneele.

Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Elektro-Installationskanal-System Brüstungskanal BRN
aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal.

Brüstungskanal-System mit Oberteilbreite 80 mm, abnehmbare Seitenoberteile zur einfachen und schnellen Leitungsverlegung sowie Nachbelegung, Systemträger zur Teilung des Grundprofils in drei separate Bereiche: zwei getrennte Leitungsführungskammern sowie einen Geräteeinbaubereich.

Brüstungskanal-System bestehend aus folgenden Systemkomponenten: Kanalunterteil, Seitenoberteile, Oberteil, Formteile, Trennwände, Kabelrückhalteklammern und Kupplungen zur einfachen und passgenauen Kanalverbindung. Kanalunterteil für C-Profil und frontrastenden werkzeuglosen Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung und Trennwänden. Bodenlochung (allseitiger Bohrtolleranzausgleich) zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen.

Richtungsänderungen sind mit Formteile auszuführen, offene Kanalenden sind mit Endstücken zu verschließen.

Geräteeinbau: Kanalsteckdosen, Überspannungsschutz, Störfilter, Schalter, Daten-/Fernmelde-/BK-/SAT-/CEE-Geräte, Geräteeinbaudosen, Blenden, Rahmen sowie weitere Abdeckungen.

Brüstungsverkleidungselemente: Konsolen, Lamellen, Paneele.

Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Seitenoberteil zu Brüstungskanal BRN 65x130mm aus PVC in verkehrsweiß
Zubehör für Brüstungskanal-System.
  • Varianten :Seitenoberteile
  • Farbe :verkehrsweiß
  • RAL Farbnummer :9016
  • OT-Breite :25 mm
  • Länge :2000 mm
  • Mit Schutzfolie :ja
  • Montageart der Oberteile :Innenliegend
  • Werkstoff :PVC
  • Oberfläche :unbehandelt
  • Halogenfrei :nein
  • Range-Name :tehalit BRN

Fabrikat : Hager oder gleichwertig
Artikel : BRN02529016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.
