Hager

BR8513019010

Brüstungskanal-Unterteil C-Profil Geräteeinbau BR 85x130mm aus PVC in reinweiß
Best-Nr.
BR8513019010
EAN-Nr.
4012740210508
VPE
8 m
Preisgruppe
T030
Preis
50,00 € / m *

Technische Merkmale

  • Farbe
    • reinweiß
  • RAL Farbnummer
    • 9010
  • Kanalhöhe
    • 83 mm
  • Kanalbreite
    • 130 mm
  • OT-Breite
    • 100 mm
  • Länge
    • 2000 mm
  • Lichter/innerer Querschnitt
    • 9940 mm²
  • Max. Leitungsbelegung Ø 11 mm – Füllgrad 0.5 mit/ohne Geräteeinbau
    • 26 / 41
  • Format Geräteeinbaumöglichkeit
    • Standard 60mm, 45mm, CEE, EIB, Automateneinbau
  • Anzahl der einsetzbaren Oberteile
    • 1
  • Ausführung Rückwand (Innenseite) [Geräteeinbaukanal]
    • durchlaufendes C-Profil
  • Anzahl steckbare Trennwände
    • 1
  • Bodenlochungen
    • Mit Bodenlochung
  • Kanalverbindung
    • Extra Kupplungen
  • Mit Schutzfolie
    • ja
  • Werkstoff
    • PVC
  • Oberfläche
    • unbehandelt
  • Halogenfrei
    • nein

Downloads

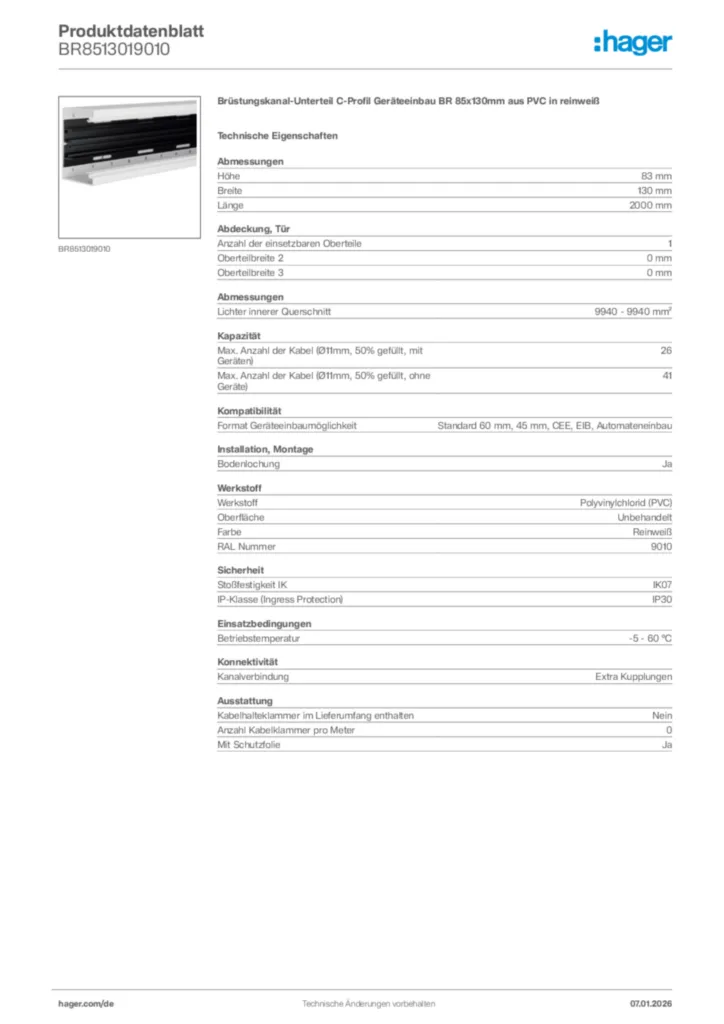

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für BR8513019010

  • Technik-Broschüre

  • Gut aufgestellt mit Wandinstallationssystemen von Hager

    (12DE0052)

    PDF
    3 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Kataloge

  • BR-Family Brüstungskanäle und Geräteeinbau

    Bestellhilfe August 2021 (21DE0063)

    PDF
    4 MB
  • Technischer Anhang

  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • Technischer Anhang - tehalit.BRN | BR

    Stand: 01.01.2020

    PDF
    163 KB
Weitere Downloads

Systemtext

Elektro-Installationskanal-System Brüstungskanal BR
aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal.

Brüstungskanal-System mit Oberteilbreite 80/100/120 mm, bestehend aus folgenden Systemkomponenten: Kanalunterteil, Oberteil, Formteile, Trennwände, Kabelrückhalteklammern und Kupplungen zur einfachen und passgenauen Kanalverbindung. Kanalunterteil mit C-Profil zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung und Trennwänden. Bodenlochung (allseitiger Bohrtolleranzausgleich) zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen.

Bei Oberteilbreite 80 mm zusätzlich frontrastender Geräteeinbau für werkzeuglose Montage von Geräten und Geräteeinbaudosen möglich.

Richtungsänderungen sind mit Formteile auszuführen, offene Kanalenden sind mit Endstücken zu verschließen.

Geräteeinbau: Kanalsteckdosen, Überspannungsschutz, Störfilter, Schalter, Daten-/Fernmelde-/BK-/SAT-/CEE-Geräte, Geräteeinbaudosen, Blenden, Rahmen sowie weitere Abdeckungen.

Brüstungsverkleidungselemente: Konsolen, Lamellen, Paneele.

Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Elektro-Installationskanal-System Brüstungskanal BRN
aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal.

Brüstungskanal-System mit Oberteilbreite 80 mm, abnehmbare Seitenoberteile zur einfachen und schnellen Leitungsverlegung sowie Nachbelegung, Systemträger zur Teilung des Grundprofils in drei separate Bereiche: zwei getrennte Leitungsführungskammern sowie einen Geräteeinbaubereich.

Brüstungskanal-System bestehend aus folgenden Systemkomponenten: Kanalunterteil, Seitenoberteile, Oberteil, Formteile, Trennwände, Kabelrückhalteklammern und Kupplungen zur einfachen und passgenauen Kanalverbindung. Kanalunterteil für C-Profil und frontrastenden werkzeuglosen Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung und Trennwänden. Bodenlochung (allseitiger Bohrtolleranzausgleich) zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen.

Richtungsänderungen sind mit Formteile auszuführen, offene Kanalenden sind mit Endstücken zu verschließen.

Geräteeinbau: Kanalsteckdosen, Überspannungsschutz, Störfilter, Schalter, Daten-/Fernmelde-/BK-/SAT-/CEE-Geräte, Geräteeinbaudosen, Blenden, Rahmen sowie weitere Abdeckungen.

Brüstungsverkleidungselemente: Konsolen, Lamellen, Paneele.

Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Brüstungskanal-Unterteil C-Profil Geräteeinbau BR 85x130mm aus PVC in reinweiß
Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal. Mit Bodenlochung zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Mit C-Profil zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung und Trennwänden. Kupplungen zur einfachen und passgenauen Kanalmontage, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.

Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
  • Farbe :reinweiß
  • RAL Farbnummer :9010
  • Kanalhöhe :83 mm
  • Kanalbreite :130 mm
  • OT-Breite :100 mm
  • Länge :2000 mm
  • Lichter/innerer Querschnitt :9940 mm²
  • Max. Leitungsbelegung Ø 11 mm – Füllgrad 0.5 mit/ohne Geräteeinbau :26 / 41
  • Format Geräteeinbaumöglichkeit :Standard 60mm, 45mm, CEE, EIB, Automateneinbau
  • Anzahl der einsetzbaren Oberteile :1
  • Ausführung Rückwand (Innenseite) [Geräteeinbaukanal] :durchlaufendes C-Profil
  • Anzahl steckbare Trennwände :1
  • Bodenlochungen :Mit Bodenlochung
  • Kanalverbindung :Extra Kupplungen
  • Mit Schutzfolie :ja
  • Werkstoff :PVC
  • Oberfläche :unbehandelt
  • Halogenfrei :nein

Fabrikat : Hager oder gleichwertig
Artikel : BR8513019010
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.

06842 945-9702
