Brüstungskanal-Unterteil PVC zu BR 68x170mm OT 120mm verkehrsweiß BR651701B9016
EAN
4012740031189
Marke
Hager
VPE
8 m
Preisgruppe
T034
Preis
45,80 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
BR12029016
Brüstungskanal-Oberteil aus PVC zu BR mit Oberteilbreite 120mm verkehrsweiß
14,40 €/ m
Optionales Zubehör
-
Schallbarriere 1 Produkte verfügbar -
Abschlussstück für Wandanschlussblende 2 Produkte verfügbar -
Außeneck 1 Produkte verfügbar -
Oberteil für Außeneck 1 Produkte verfügbar -
Geräteblende 2 Produkte verfügbar -
Flachwinkel 1 Produkte verfügbar
Technische Merkmale
Abmessungen
-
Höhe68 mm
-
Breite170 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt10050 - 10050 mm²
Abdeckung, Tür
-
Anzahl der einsetzbaren Oberteile1
-
Oberteilbreite 1120 mm
-
Oberteilbreite 20
-
Oberteilbreite 30
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten)28
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)42
Kompatibilität
-
Format GeräteeinbaumöglichkeitStandard 60 mm, CEE, Ecoline, Inline, EIB, Automateneinbau
Installation, Montage
-
BodenlochungJa
Werkstoff
-
WerkstoffPolyvinylchlorid (PVC)
-
OberflächeUnbehandelt
-
FarbeVerkehrsweiß
-
RAL Nummer9016
Sicherheit
-
Stoßfestigkeit IKIK07
-
IP-Klasse (Ingress Protection)IP40
Einsatzbedingungen
-
Betriebstemperatur-5 - 60 °C
Konnektivität
-
KanalverbindungVormontierte Kupplungen
Ausstattung
-
Kabelhalteklammer im Lieferumfang enthaltenNein
-
Mit SchutzfolieJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BR651701B9016
-

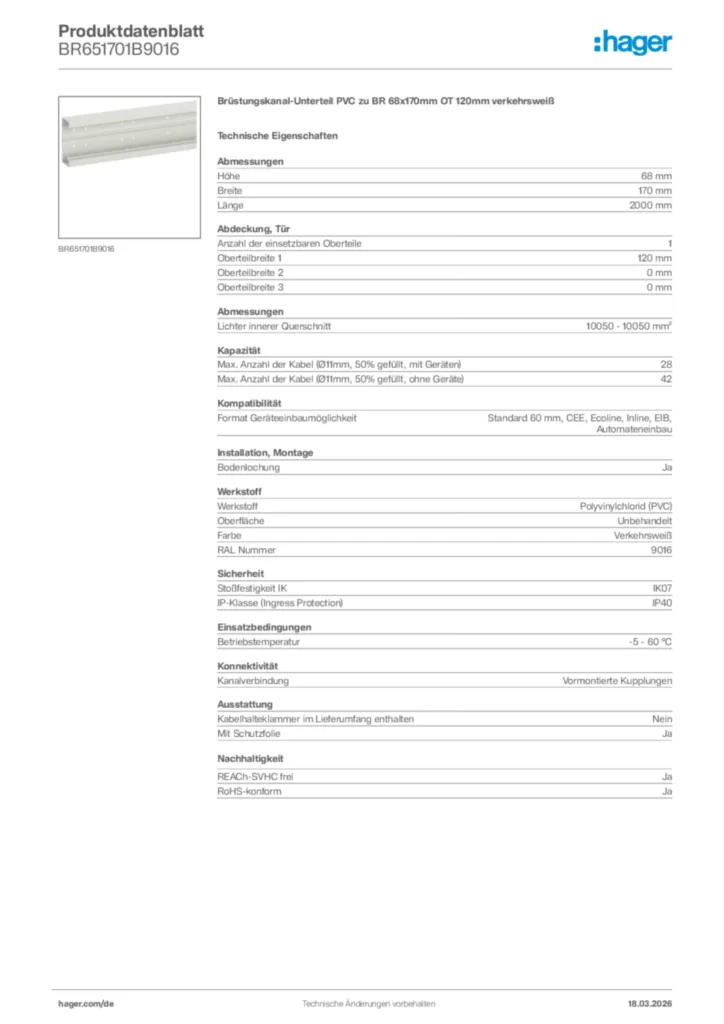

Produktdatenblatt
Hager Produktdatenblatt BR651701B9016
Brüstungskanal-Unterteil PVC zu BR 68x170mm OT 120mm verkehrsweiß
PDF -
Technische Broschüre
News - Markteinführung April 2023
(23DE0010)
PDF17,68 MB -
Produktinformation
Produktinformation BR-Family tehalit-Geräteeinbau Datentechnik & Multimedia
Produktinformation de-DE 2022-09-01
PDF3,40 MB -
DXF Dateien
DXF_Datei_br651701b
DXF Dateien International 2023-02-02
DXF368,19 kB -
STEP Dateien
Step Model br651701b
STEP Dateien International 2023-02-02
STP1,10 MB -
Produkt Zeichnung
ProductTechnicalDrawing_br651701b
Produkt Zeichnung International 2023-02-02
PDF68,57 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Online-Systemkonfigurator für Brüstungskanalsysteme
Die Online-Hilfe unterstützt Sie bei der Zusammenstellung Ihres Brüstungskanalsystems.
URL -
Konformitätserklärung
Prüfzertifikate_T116A_EU-Declaration-of-conformity_DE-EN_BR-Big 65
Konformitätserklärung International 2022-08-08
PDF534,24 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BRS0802VERZBrüstungskanal-Oberteil zu BRS Breite 80mm aus Stahlblech verzinktPreis16,30 €/ m * -
2
BR652106D9011Endstück schnittkasch. zu BR/H/N/A 68x210mm OT 2x80mm hfr in graphitschwarzPreis33,20 €/ Stück * -
3
BR6517069011Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in graphitschwarzPreis17,90 €/ Stück * -
4
BR6513069011Endstück schnittkasch. zu BR/H/N/A 68x130mm Oberteil 80mm hfr in graphitschwarzPreis17,30 €/ Stück * -
5
BR6510069011Endstück schnittkasch. zu BR/H/N/A 68x100mm Oberteil 80mm hfr in graphitschwarzPreis17,00 €/ Stück *
Ausschreibungstext
Brüstungskanal-Unterteil PVC zu BR 68x170mm OT 120mm verkehrsweiß
Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal mit Oberteilbreite 80 oder 120 mm zum Einbau handelsüblicher Geräte ohne oder mit Zusatzblenden. Mit Bodenlochung (allseitiger Bohrtolleranzausgleich) zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Bei Oberteilbreite 80 mm mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten und Geräteeinbaudosen mit Schnellbefestigung - zusätzliches C-Profil als Geräteeinbaumöglichkeit wie bei allen Kanälen mit Oberteilbreite 120 mm. Kupplungen zur einfachen und passgenauen Kanalmontage, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 68 mm
Breite: 170 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 1: 120 mm
Oberteilbreite 2: 0 mm
Oberteilbreite 3: 0 mm
Lichter innerer Querschnitt: 10050 - 10050 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 28
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 42
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, Inline, EIB, Automateneinbau
Bodenlochung: Ja
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP40
Kanalverbindung: Vormontierte Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Nein
Fabrikat : Hager oder gleichwertig
Artikel : BR651701B9016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kanalunterteil zum Elektro-Installationskanal-System Brüstungskanal aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal mit Oberteilbreite 80 oder 120 mm zum Einbau handelsüblicher Geräte ohne oder mit Zusatzblenden. Mit Bodenlochung (allseitiger Bohrtolleranzausgleich) zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen. Bei Oberteilbreite 80 mm mit frontrastendem, werkzeuglosem Geräteeinbau zur Befestigung von Geräten und Geräteeinbaudosen mit Schnellbefestigung - zusätzliches C-Profil als Geräteeinbaumöglichkeit wie bei allen Kanälen mit Oberteilbreite 120 mm. Kupplungen zur einfachen und passgenauen Kanalmontage, Trennwände und Leitungsrückhalteklammern als Zubehör erhältlich.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 68 mm
Breite: 170 mm
Länge: 2000 mm
Anzahl der einsetzbaren Oberteile: 1
Oberteilbreite 1: 120 mm
Oberteilbreite 2: 0 mm
Oberteilbreite 3: 0 mm
Lichter innerer Querschnitt: 10050 - 10050 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten): 28
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 42
Format Geräteeinbaumöglichkeit: Standard 60 mm, CEE, Ecoline, Inline, EIB, Automateneinbau
Bodenlochung: Ja
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP40
Kanalverbindung: Vormontierte Kupplungen
Kabelhalteklammer im Lieferumfang enthalten: Nein
Fabrikat : Hager oder gleichwertig
Artikel : BR651701B9016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
