Brüstungskanal-Unterteil PVC frontrastend BR 68x130mm, Oberteil 80mm, reinweiß BR6513019010
Das Brüstungskanal-Unterteil aus PVC, 68x130mm, in Reinweiß, bietet eine robuste und ästhetische Lösung zur Kabelorganisation und -führung. Es ist frontrastend mit einem passenden Oberteil von 80mm Breite. Die einfache Montage und Wartung, sowie die hohe Beständigkeit gegenüber mechanischen Einflüssen und UV-Licht, charakterisieren dieses Produkt. Ideal für Büroräume und kommerzielle Einrichtungen.
EAN
4012740896665
Marke
Hager
VPE
8 m
Passende Tools
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Das Produkt ist leider nicht mehr lieferbar.
Bitte bestellen Sie folgende Produkte als Ersatz oder zur Erweiterung. Da das Nachfolgeprodukt nicht vollständig funktionsgleich ist, beachten Sie bitte vor Bestellung die entsprechenden Hinweise.BR6513019016
Bitte bestellen Sie folgende Produkte als Ersatz oder zur Erweiterung. Da das Nachfolgeprodukt nicht vollständig funktionsgleich ist, beachten Sie bitte vor Bestellung die entsprechenden Hinweise.BR6513019016
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Trennwand 1 Produkte verfügbar -
Kabelrückhalteklammer 1 Produkte verfügbar -
Schallbarriere 1 Produkte verfügbar
Technische Merkmale
Abmessungen
-
Höhe68 mm
-
Breite130 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt7580 - 7580 mm²
Abdeckung, Tür
-
Anzahl der einsetzbaren Oberteile1
-
Oberteilbreite 20
-
Oberteilbreite 30
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, mit Geräten)18
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)32
Kompatibilität
-
Format GeräteeinbaumöglichkeitStandard 60 mm, CEE, Ecoline, Inline, EIB, Automateneinbau
Installation, Montage
-
BodenlochungJa
Werkstoff
-
WerkstoffPolyvinylchlorid (PVC)
-
OberflächeUnbehandelt
-
FarbeReinweiß
-
RAL Nummer9010
Sicherheit
-
Stoßfestigkeit IKIK07
-
IP-Klasse (Ingress Protection)IP30
Einsatzbedingungen
-
Betriebstemperatur-5 - 60 °C
Konnektivität
-
KanalverbindungVormontierte Kupplungen
Ausstattung
-
Kabelhalteklammer im Lieferumfang enthaltenNein
-
Mit SchutzfolieJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

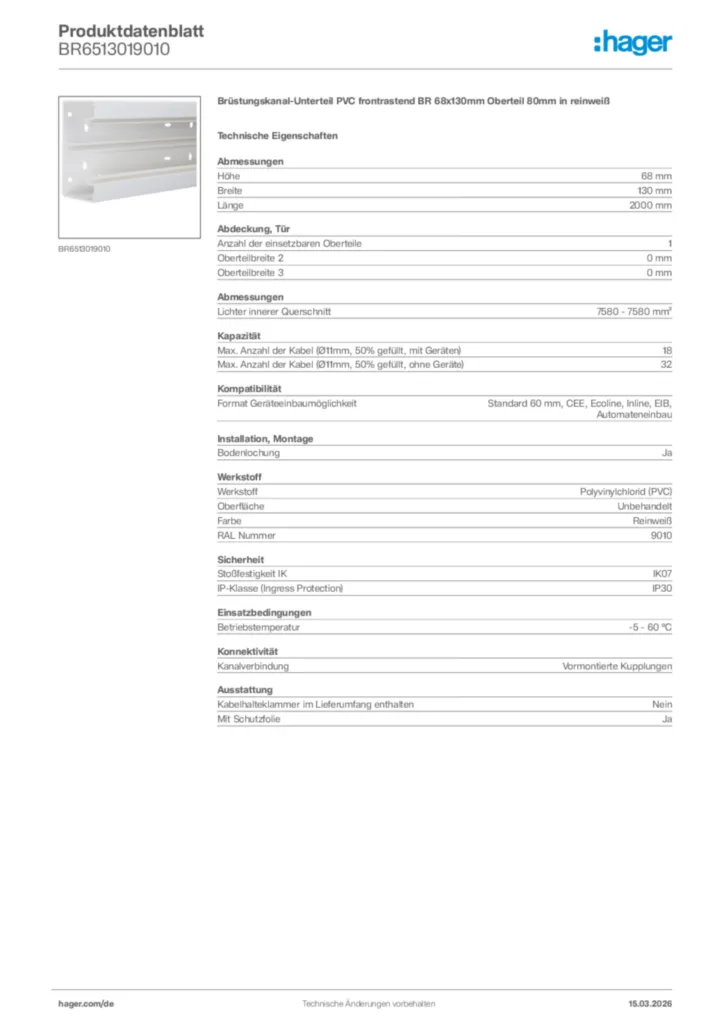

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BR6513019010
-
Technische Broschüre
Gut aufgestellt mit Wandinstallationssystemen von Hager
(12DE0052)
PDF3,40 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
BR-family
Brüstungskanäle und GeräteeinbauBestellhilfe (24DE0050)
PDF5,38 MB -
Produktinformation
Produktinformation BR-Family tehalit-Geräteeinbau Datentechnik & Multimedia
Produktinformation de-DE 2022-09-01
PDF3,40 MB -
Technische Beilage (single-product)
Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein
Stand: 01.04.2022
PDF1,90 MB
Technischer Anhang - tehalit.BRN | BR
Stand: 01.04.2022
PDF195,14 kB -
DXF Dateien
DXF_Datei_br651301
DXF Dateien International 2023-02-02
DXF368,19 kB -
STEP Dateien
Step Model br651301
STEP Dateien International 2023-02-02
STP1,10 MB -
Product Drawing
ProductTechnicalDrawing_br651301
Product Drawing International 2023-02-02
PDF68,60 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
CE-Konformitätserklärung für BR08xx, BR10xx, BR21xx, BR65xx, BRHTxx, BRKLxx, BRTBxx, MH12xx - Zubehör (Stand: 03.2017)
Konformitätserklärung International 2017-04-19
PDF105,82 kB
Konformitätserklärung International 2023-08-25
PDF80,78 kB
Mehr Downloads
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.
