Verdrahtungskanal aus PVC BA7 80x80 mm steingrau BA780080
Der Verdrahtungskanal BA7 aus PVC, 80x80mm in Steingrau, bietet eine effektive Lösung für Kabelmanagement. Mit Seitenstanzung im Unterteil und werkzeuglos ausbrechbaren Stegen ab 40 mm Höhe und Breite. Inklusive Drahthalteklammer und Oberteil, Bodenlochung entspricht der Norm EN 50085. Ideal für strukturierte und sichere Kabelverlegung in verschiedenen Installationsumgebungen.
EAN
4012740878630
Marke
Hager
VPE
12 m
Preisgruppe
T450
Passende Tools
Preis
24,50 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Abstandshülse 2 Produkte verfügbar -
Kabelrückhalteklammer 1 Produkte verfügbar -
Setzwerkzeug 3 Produkte verfügbar -
Kragenscheibe 1 Produkte verfügbar -
Kanalschere 1 Produkte verfügbar -
Ausbrechzange 1 Produkte verfügbar
Optionales Zubehör
-
M51592
Abstandhalter aus PVC Verdrahtungskanal-Zubehör 12mm schwarz
30,90 € / 100 Stück* -
M5159Abstandhalter aus PVC Verdrahtungskanal-Zubehör 20mm schwarz
46,00 € / 100 Stück*
-
L5264SCHW
Setzwerkzeug zum Einschlagen der Spreizniete L5067 schwarz
96,00 € / Stück* -
L5263ROTSetzwerkzeug zum Einschlagen der Spreizniete L5123 rot
95,80 € / Stück* -
L5262GRAUSetzwerkzeug zum Einschlagen der Spreizniete L5085 grau
95,80 € / Stück*
-
M5164
Kragenscheibe aus polyethylen für Schrauben M4-M5
11,50 € / 100 Stück*
-
L5561
Kanalschere zum Schneiden von Kunststoffprofilen Schnittlänge 85mm
222,20 € / Stück*
-
L6490
Ausbrechzange Verdrahtungskanal-Zubehör
146,10 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe80 mm
-
Breite80 mm
-
Länge2000 mm
-
Schlitzbreite6 mm
-
Stegbreite6,50 mm
Ausstattung
-
Oberteil im Lieferumfang enthaltenJa
Werkstoff
-
WerkstoffPolyvinylchlorid (PVC)
-
FarbeSteingrau
-
RAL Nummer7030
Funktionen
-
SelbstverlöschendJa
Normen
-
Brennbarkeitsklasse nach UL 94V0
Sicherheit
-
FeuerwiderstandsklasseM1
Architektur
-
FlexibelNein
Konfiguration
-
SeitenwandGeschlitzt
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BA780080
-

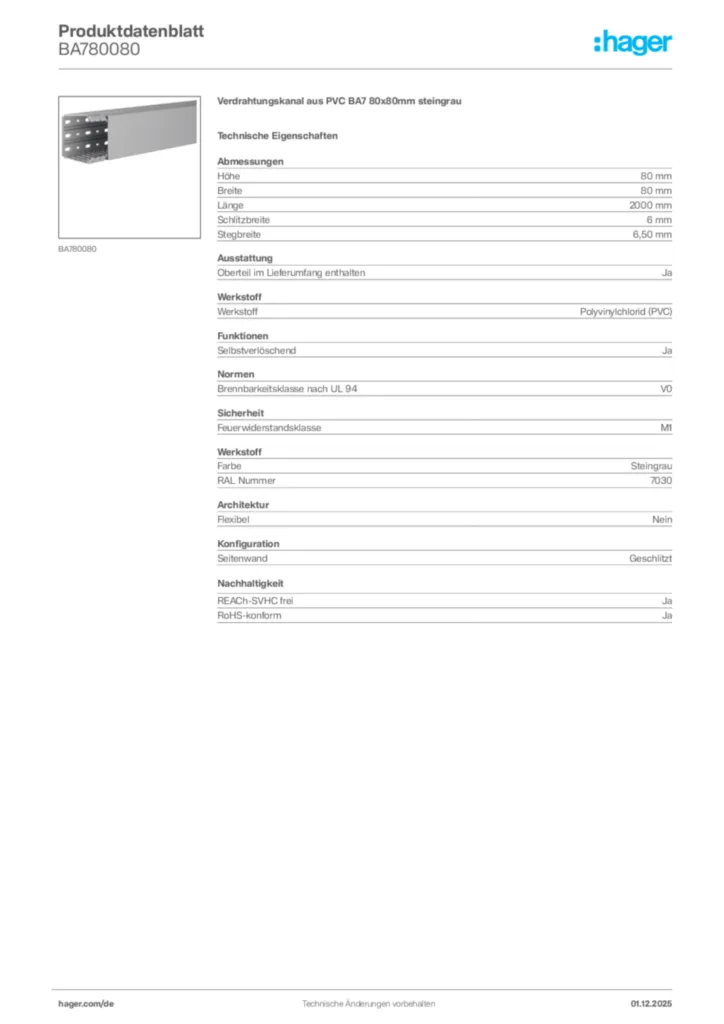

Produktdatenblatt
Hager Produktdatenblatt BA780080
Verdrahtungskanal aus PVC BA7 80x80mm steingrau
PDF -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
STEP Dateien
Step Model BA780080
STEP Dateien International 2020-01-01
STP523,05 kB -
Datenblatt
Product sheet for slotted trunking system BA7 in English
Produktdatenblatt en-GB 2018-10-11
PDF455,98 kB
Product sheet for slotted trunking system BA7 in German
Produktdatenblatt de-DE 2018-10-11
PDF457,86 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
CE-Konformitätserklärung für BA7xx - Verdrahtungskanal (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF39,95 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BA7CLIPKlammer aus Polystyrol zu Verdrahtungskanal BA7/HA7 ab Breite 40 mmPreis1,05 €/ Stück *
-
2
BA780120Verdrahtungskanal aus PVC BA7 80x120mm steingrauPreis30,30 €/ m * -
3
BA780100BLVerdrahtungskanal aus PVC BA7 80x100mm blauPreis30,90 €/ m * -
4
BA780100Verdrahtungskanal aus PVC BA7 80x100mm steingrauPreis26,90 €/ m * -
5
BA780060BLVerdrahtungskanal aus PVC BA7 80x60mm blauPreis21,80 €/ m *
Ausschreibungstext
Verdrahtungskanal aus PVC BA7 80x80mm steingrau
Verdrahtungskanal bestehend aus Unterteil mit Seitenstanzung. Stege werkzeuglos bis zum Boden ausbrechbar ab Höhe 40 mm und Breite 40 mm. Eine Drahthalteklammer für alle Abmessungen inkl. Oberteil. Bodenlochung nach EN 50085
Höhe: 80 mm
Breite: 80 mm
Länge: 2000 mm
Schlitzbreite: 6 mm
Stegbreite: 6,50 mm
Oberteil im Lieferumfang enthalten: Ja
Werkstoff: Polyvinylchlorid (PVC)
Selbstverlöschend: Ja
Brennbarkeitsklasse nach UL 94: V0
Feuerwiderstandsklasse: M1
Halogenfrei: Nein
Farbe: Steingrau
RAL Nummer: 7030
Flexibel: Nein
Seitenwand: Geschlitzt
Fabrikat : Hager oder gleichwertig
Artikel : BA780080
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Verdrahtungskanal bestehend aus Unterteil mit Seitenstanzung. Stege werkzeuglos bis zum Boden ausbrechbar ab Höhe 40 mm und Breite 40 mm. Eine Drahthalteklammer für alle Abmessungen inkl. Oberteil. Bodenlochung nach EN 50085
Höhe: 80 mm
Breite: 80 mm
Länge: 2000 mm
Schlitzbreite: 6 mm
Stegbreite: 6,50 mm
Oberteil im Lieferumfang enthalten: Ja
Werkstoff: Polyvinylchlorid (PVC)
Selbstverlöschend: Ja
Brennbarkeitsklasse nach UL 94: V0
Feuerwiderstandsklasse: M1
Halogenfrei: Nein
Farbe: Steingrau
RAL Nummer: 7030
Flexibel: Nein
Seitenwand: Geschlitzt
Fabrikat : Hager oder gleichwertig
Artikel : BA780080
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
