Hager

BA740060

Verdrahtungskanal aus PVC BA7 40x60mm steingrau
Best-Nr.
BA740060
EAN-Nr.
4012740878517
VPE
40 m
Preisgruppe
T450
Preis
9,10 € / m *

Technische Merkmale

  • Farbe
    • steingrau
  • RAL Farbnummer
    • 7030
  • Kanalhöhe
    • 40 mm
  • Kanalbreite
    • 60 mm
  • Länge
    • 2000 mm
  • Lichter/innerer Querschnitt
    • 1568 mm²
  • Anzahl Leitungen 1,5 mm² - Füllgrad 40%
    • 54
  • Anzahl Leitungen 2,5 mm² - Füllgrad 40%
    • 39
  • Anzahl Leitungen 1,0 mm² - Füllgrad 40%
    • 75
  • Bodenlochungen
    • EN 50085-2-3:1999
  • Zulassungen
    • EN50085-2-3
  • Kriechstromfest
    • ja
  • Selbstverlöschend
    • ja
  • Werkstoff
    • PVC
  • Halogenfrei
    • nein
  • Klassifizierung Feuerfestigkeit
    • M1
  • UL 94 Klassifizierung
    • V0

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für BA740060

  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Technischer Anhang

  • Technischer Anhang - tehalit.VK

    Stand: 01.01.2020

    PDF
    60 KB
  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • Produktdatenblätter

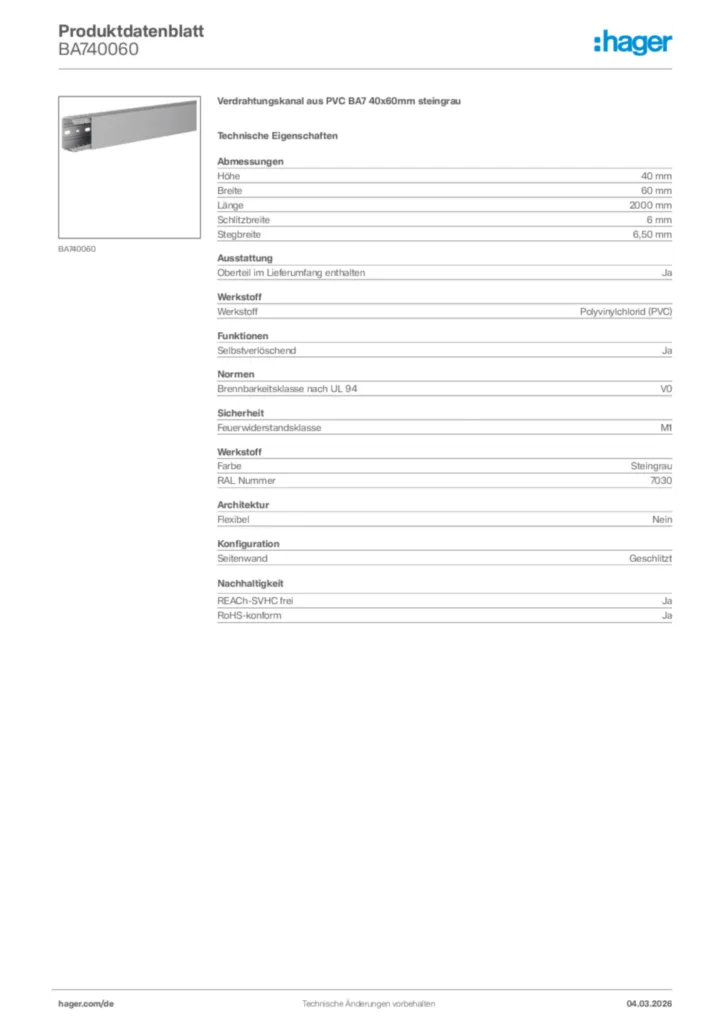

  • Produktdatenblatt für BA740060

    PDF
    457 KB
  • EU-Konformitätserklärung

  • CE-Konformitätserklärung für BA7xx - Verdrahtungskanal (DE-EN, Stand: 07.2019)

    PDF
    39 KB
Weitere Downloads

Ausschreibungstext

Verdrahtungskanal aus PVC BA7 40x60mm steingrau
Verdrahtungskanal bestehend aus Unterteil mit Seitenstanzung. Stege werkzeuglos bis zum Boden ausbrechbar ab Höhe 40 mm und Breite 40 mm. Eine Drahthalteklammer für alle Abmessungen inkl. Oberteil. Bodenlochung nach EN 50085
  • Farbe :steingrau
  • RAL Farbnummer :7030
  • Kanalhöhe :40 mm
  • Kanalbreite :60 mm
  • Länge :2000 mm
  • Lichter/innerer Querschnitt :1568 mm²
  • Anzahl Leitungen 1,5 mm² - Füllgrad 40% :54
  • Anzahl Leitungen 2,5 mm² - Füllgrad 40% :39
  • Anzahl Leitungen 1,0 mm² - Füllgrad 40% :75
  • Bodenlochungen :EN 50085-2-3:1999
  • Zulassungen :EN50085-2-3
  • Kriechstromfest :ja
  • Selbstverlöschend :ja
  • Werkstoff :PVC
  • Halogenfrei :nein
  • Klassifizierung Feuerfestigkeit :M1
  • UL 94 Klassifizierung :V0

Fabrikat : Hager oder gleichwertig
Artikel : BA740060
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.

06842 945-9702
