Verdrahtungskanal aus PVC BA7 100x80 mm steingrau BA7100080
Der Verdrahtungskanal BA7 aus PVC, 100x80 mm in Steingrau, bietet eine effiziente Kabelorganisation und -führung. Das Unterteil ist mit Seitenstanzung versehen und ermöglicht ein werkzeugloses Ausbrechen der Stege. Geeignet für Kabelmanagement im Schaltschrank, unterstützt der Kanal eine Bodenlochung gemäß EN 50085. Inklusive Drahthalteklammer, optimiert für alle Größen.
EAN
4012740878678
Marke
Hager
VPE
16 m
Preisgruppe
T450
Passende Tools
Preis
27,60 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Kabelrückhalteklammer 1 Produkte verfügbar -
Setzwerkzeug 3 Produkte verfügbar -
Kanalschere 1 Produkte verfügbar -
Ausbrechzange 1 Produkte verfügbar -
Abstandshülse 2 Produkte verfügbar -
Mehr sehen 1 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
L5262GRAU
Setzwerkzeug zum Einschlagen der Spreizniete L5085 grau
94,40 € / Stück* -
L5263ROTSetzwerkzeug zum Einschlagen der Spreizniete L5123 rot
94,40 € / Stück* -
L5264SCHWSetzwerkzeug zum Einschlagen der Spreizniete L5067 schwarz
94,60 € / Stück*
-
L5561
Kanalschere zum Schneiden von Kunststoffprofilen Schnittlänge 85mm
218,90 € / Stück*
-
L6490
Ausbrechzange Verdrahtungskanal-Zubehör
143,90 € / Stück*
-
M5159
Abstandhalter aus PVC Verdrahtungskanal-Zubehör 20mm schwarz
45,30 € / 100 Stück* -
M51592Abstandhalter aus PVC Verdrahtungskanal-Zubehör 12mm schwarz
30,40 € / 100 Stück*
-
M5164Kragenscheibe aus polyethylen für Schrauben M4-M5
11,30 € / 100 Stück*
Technische Merkmale
Abmessungen
-
Höhe100 mm
-
Breite80 mm
-
Länge2000 mm
-
Schlitzbreite6 mm
-
Stegbreite6,50 mm
Ausstattung
-
Oberteil im Lieferumfang enthaltenJa
Werkstoff
-
WerkstoffPolyvinylchlorid (PVC)
-
FarbeSteingrau
-
RAL Nummer7030
Funktionen
-
SelbstverlöschendJa
Normen
-
Brennbarkeitsklasse nach UL 94V0
Sicherheit
-
FeuerwiderstandsklasseM1
Architektur
-
FlexibelNein
Konfiguration
-
SeitenwandGeschlitzt
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BA7100080
-
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Technische Beilage (single-product)
Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein
Stand: 01.04.2022
PDF1,90 MB
Technischer Anhang - tehalit.VK PVC
Stand: 01.04.2022
PDF81,09 kB -
STEP Dateien
Step Model BA7100080
STEP Dateien International 2020-01-01
STP610,56 kB -

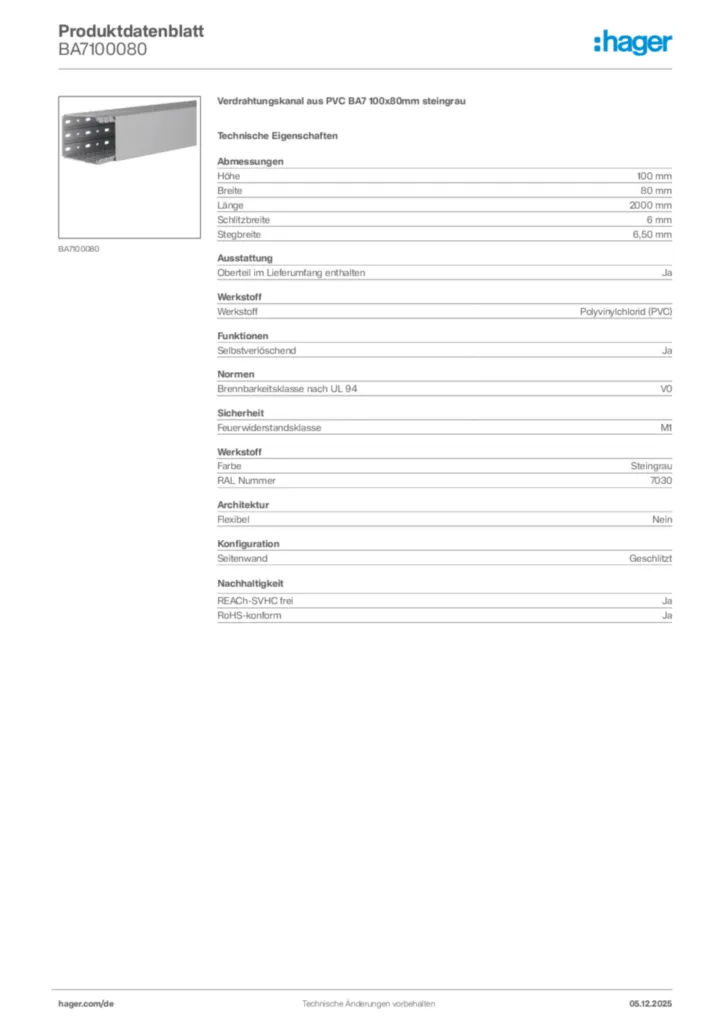

Produktdatenblatt
Produktdatenblatt de-DE 2018-10-11
PDF457,86 kB
Produktdatenblatt en-GB 2018-10-11
PDF455,98 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
CE-Konformitätserklärung für BA7xx - Verdrahtungskanal (DE-EN, Stand: 07.2019)
Konformitätserklärung International 2019-08-23
PDF39,95 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BA61501507030BVerdrahtungskanal aus PVC BA6 15x15mm steingrau5,40 €/ m * -
2
BA62002507030BVerdrahtungskanal aus PVC BA6 20x25mm steingrau7,00 €/ m * -
3
BA63001507030BVerdrahtungskanal aus PVC BA6 30x15mm steingrau5,60 €/ m * -
4
BA63002507030BVerdrahtungskanal aus PVC BA6 30x25mm steingrau7,30 €/ m * -
5
BA63004007030BVerdrahtungskanal aus PVC BA6 30x40mm steingrau9,20 €/ m *
Ausschreibungstext
Verdrahtungskanal aus PVC BA7 100x80mm steingrau
Verdrahtungskanal bestehend aus Unterteil mit Seitenstanzung. Stege werkzeuglos bis zum Boden ausbrechbar ab Höhe 40 mm und Breite 40 mm. Eine Drahthalteklammer für alle Abmessungen inkl. Oberteil. Bodenlochung nach EN 50085
Höhe: 100 mm
Breite: 80 mm
Länge: 2000 mm
Schlitzbreite: 6 mm
Stegbreite: 6,50 mm
Oberteil im Lieferumfang enthalten: Ja
Werkstoff: Polyvinylchlorid (PVC)
Selbstverlöschend: Ja
Brennbarkeitsklasse nach UL 94: V0
Feuerwiderstandsklasse: M1
Halogenfrei: Nein
Farbe: Steingrau
RAL Nummer: 7030
Flexibel: Nein
Seitenwand: Geschlitzt
Fabrikat : Hager oder gleichwertig
Artikel : BA7100080
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Verdrahtungskanal bestehend aus Unterteil mit Seitenstanzung. Stege werkzeuglos bis zum Boden ausbrechbar ab Höhe 40 mm und Breite 40 mm. Eine Drahthalteklammer für alle Abmessungen inkl. Oberteil. Bodenlochung nach EN 50085
Höhe: 100 mm
Breite: 80 mm
Länge: 2000 mm
Schlitzbreite: 6 mm
Stegbreite: 6,50 mm
Oberteil im Lieferumfang enthalten: Ja
Werkstoff: Polyvinylchlorid (PVC)
Selbstverlöschend: Ja
Brennbarkeitsklasse nach UL 94: V0
Feuerwiderstandsklasse: M1
Halogenfrei: Nein
Farbe: Steingrau
RAL Nummer: 7030
Flexibel: Nein
Seitenwand: Geschlitzt
Fabrikat : Hager oder gleichwertig
Artikel : BA7100080
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.
