Hager

BA64012007030B

Verdrahtungskanal aus PVC BA6 40x120mm steingrau
Best-Nr.
BA64012007030B
EAN-Nr.
4012740103237
VPE
20 m
Preisgruppe
T450
Preis
20,80 € / m *

Technische Merkmale

  • Farbe
    • steingrau
  • RAL Farbnummer
    • 7030
  • Kanalhöhe
    • 44 mm
  • Kanalbreite
    • 129 mm
  • Länge
    • 2000 mm
  • Lichter/innerer Querschnitt
    • 5031 mm²
  • Anzahl Leitungen 1,5 mm² - Füllgrad 40%
    • 159
  • Anzahl Leitungen 2,5 mm² - Füllgrad 40%
    • 114
  • Anzahl Leitungen 1,0 mm² - Füllgrad 40%
    • 221
  • Bodenlochungen
    • DIN 43659
  • Kriechstromfest
    • ja
  • Selbstverlöschend
    • ja
  • Werkstoff
    • PVC
  • Klassifizierung Feuerfestigkeit
    • M1
  • UL 94 Klassifizierung
    • V0

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für BA64012007030B

  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Technischer Anhang

  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • Technischer Anhang - tehalit.VK

    Stand: 01.01.2020

    PDF
    60 KB
  • Produktdatenblätter

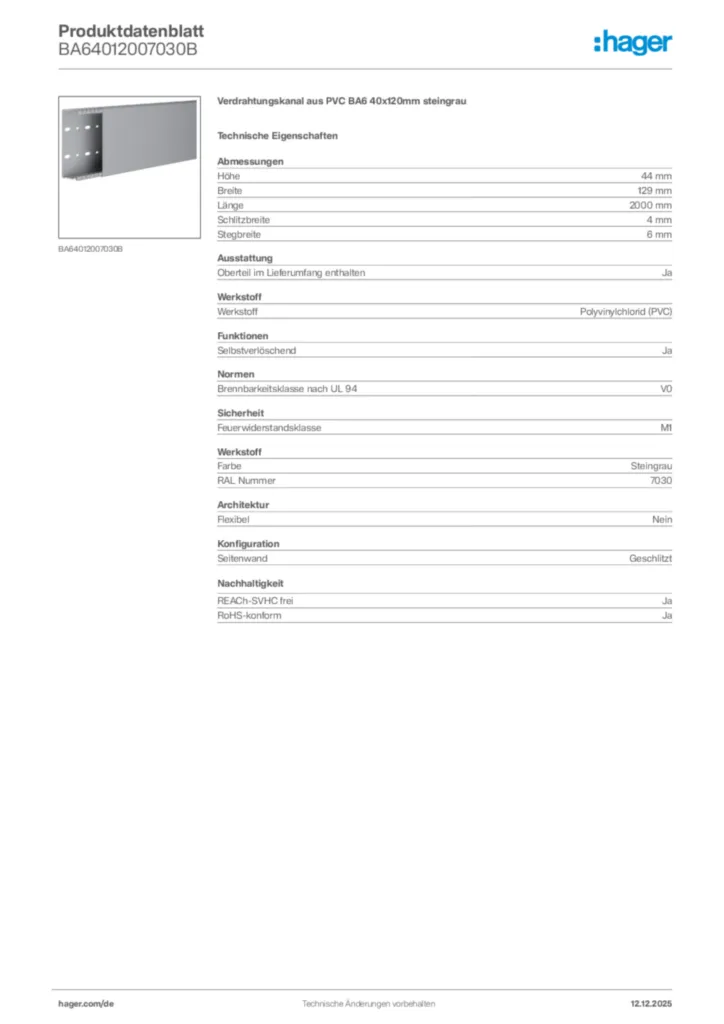

  • Produktdatenblatt für BA64012007030B

    PDF
    409 KB
  • EU-Konformitätserklärung

  • CE-Konformitätserklärung für BA6xx, B150xx, B200xx, B300xx, B400xx, B401xx, B600xx, B601xx, B602xx, B800xx, B801xx - Verdrahtungskanal, Zubehör (DE-EN, Stand: 07.2019)

    PDF
    42 KB
Weitere Downloads

Ausschreibungstext

Verdrahtungskanal aus PVC BA6 40x120mm steingrau
Verdrahtungskanal, bestehend aus Unterteil mit Seitenstanzung und Oberteil. Bodenlochung nach EN 50085
  • Farbe :steingrau
  • RAL Farbnummer :7030
  • Kanalhöhe :44 mm
  • Kanalbreite :129 mm
  • Länge :2000 mm
  • Lichter/innerer Querschnitt :5031 mm²
  • Anzahl Leitungen 1,5 mm² - Füllgrad 40% :159
  • Anzahl Leitungen 2,5 mm² - Füllgrad 40% :114
  • Anzahl Leitungen 1,0 mm² - Füllgrad 40% :221
  • Bodenlochungen :DIN 43659
  • Kriechstromfest :ja
  • Selbstverlöschend :ja
  • Werkstoff :PVC
  • Halogenfrei :nein
  • Klassifizierung Feuerfestigkeit :M1
  • UL 94 Klassifizierung :V0

Fabrikat : Hager oder gleichwertig
Artikel : BA64012007030B
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
