Leitungsführungskanal mit Trennwand/Klammern PVC LFW 16x30mm L=2,1m verkehrsweiß ATA163019016
EAN
4012740017039
Marke
Hager
VPE
50 m
Passende Tools
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Bestellhinweis:
Das Produkt ist leider nicht mehr lieferbar.
Um eine alternative Lösungsmöglichkeit zu finden, wenden Sie sich bitte an unsere technische Anwendungsberatung.
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Inneneck 1 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Abmessungen
-
Höhe30 mm
-
Breite16 mm
-
Länge2100 mm
-
Oberteil Breite16 mm
-
Lichter innerer Querschnitt420 - 420 mm²
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)2
Werkstoff
-
WerkstoffPolyvinylchlorid (PVC)
-
OberflächeUnbehandelt
-
RAL Nummer9016
-
FarbeVerkehrsweiß
Sicherheit
-
Stoßfestigkeit IKIK07
-
IP-Klasse (Ingress Protection)IP40
Normen
-
Geeignet für Funktionserhalt nach DIN4102-12Nein
Einsatzbedingungen
-
Betriebstemperatur-5 - 65 °C
Konnektivität
-
KanalverbindungOhne Kupplung
Ausstattung
-
Anzahl der Trennwände1
-
Kammeranzahl2 - 2
-
Anzahl steckbare Trennwände0
-
Kabelhalteklammer im Lieferumfang enthaltenJa
-
Mit SchutzfolieNein
Installation, Montage
-
BodenlochungNein
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ATA163019016
-

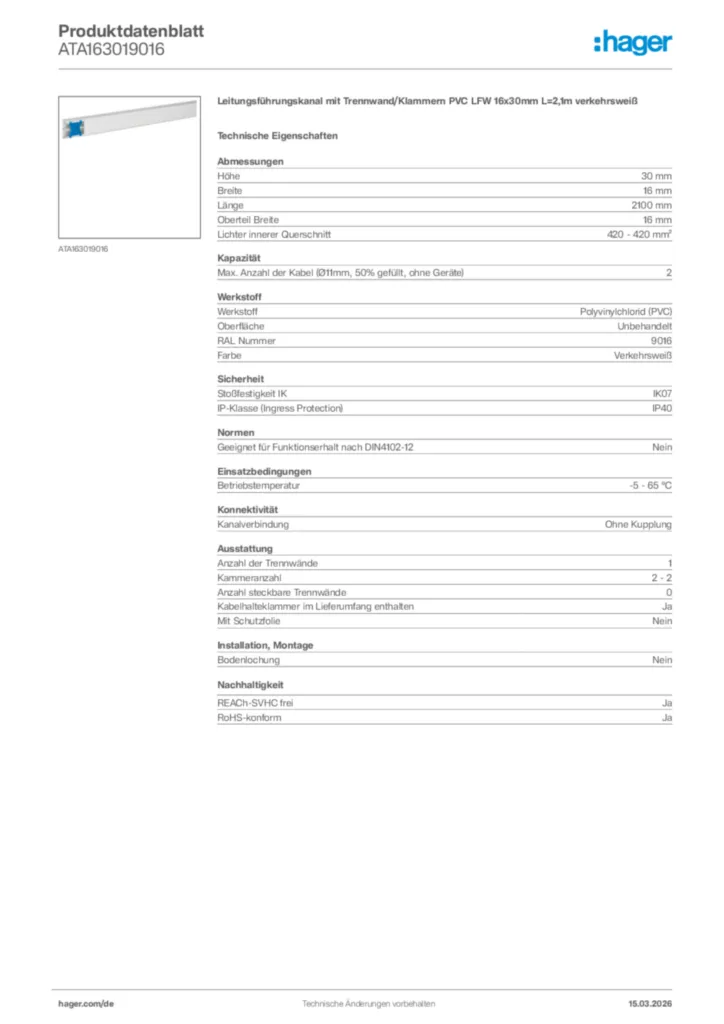

Produktdatenblatt
Hager Produktdatenblatt ATA163019016
Leitungsführungskanal mit Trennwand/Klammern PVC LFW 16x30mm L=2,1m verkehrsweiß
PDF -
Technische Broschüre
Gut aufgestellt mit Wandinstallationssystemen von Hager
(12DE0052)
PDF3,40 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
Leitungsführungssysteme in Verkehrsweiß RAL 9016
Bestellhilfe Mai 2020 (20DE0108_01)
PDF626,63 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Produktlizenz
Produktlizenz_NF004_1076_ATA
Produktlizenz International 2021-02-12
PDF1,01 MB -
Konformitätserklärung
EU-Deklaration ATA T008A FR_EN 25072019
Konformitätserklärung en-US, fr-FR 2023-10-31
PDF41,06 kB
Mehr Downloads
Ausschreibungstext
Leitungsführungskanal mit Trennwand/Klammern PVC LFW 16x30mm L=2,1m verkehrsweiß
Elektro-Installationskanal-System Leitungsführungskanal aus Kunststoff nach DIN EN 50085-1 zur Leitungsverlegung. Kanalunterteil/-oberteil mit fester Trennwand, mit vormontierten und verstellbaren Rückhalteklammern. Das Oberteil ist nur mit einem Werkzeug zu öffnen und sorgt somit für einen sicheren Deckelhalt.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 30 mm
Breite: 16 mm
Länge: 2100 mm
Oberteil Breite: 16 mm
Lichter innerer Querschnitt: 420 - 420 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 2
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP40
Kanalverbindung: Ohne Kupplung
Anzahl der Trennwände: 1
Anzahl steckbare Trennwände: 0
Kabelhalteklammer im Lieferumfang enthalten: Ja
Mit Schutzfolie: Nein
Bodenlochung: Nein
Fabrikat : Hager oder gleichwertig
Artikel : ATA163019016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Elektro-Installationskanal-System Leitungsführungskanal aus Kunststoff nach DIN EN 50085-1 zur Leitungsverlegung. Kanalunterteil/-oberteil mit fester Trennwand, mit vormontierten und verstellbaren Rückhalteklammern. Das Oberteil ist nur mit einem Werkzeug zu öffnen und sorgt somit für einen sicheren Deckelhalt.
Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 30 mm
Breite: 16 mm
Länge: 2100 mm
Oberteil Breite: 16 mm
Lichter innerer Querschnitt: 420 - 420 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 2
Werkstoff: Polyvinylchlorid (PVC)
Oberfläche: Unbehandelt
Halogenfrei: Nein
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP40
Kanalverbindung: Ohne Kupplung
Anzahl der Trennwände: 1
Anzahl steckbare Trennwände: 0
Kabelhalteklammer im Lieferumfang enthalten: Ja
Mit Schutzfolie: Nein
Bodenlochung: Nein
Fabrikat : Hager oder gleichwertig
Artikel : ATA163019016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
