Hager

AKU3500701

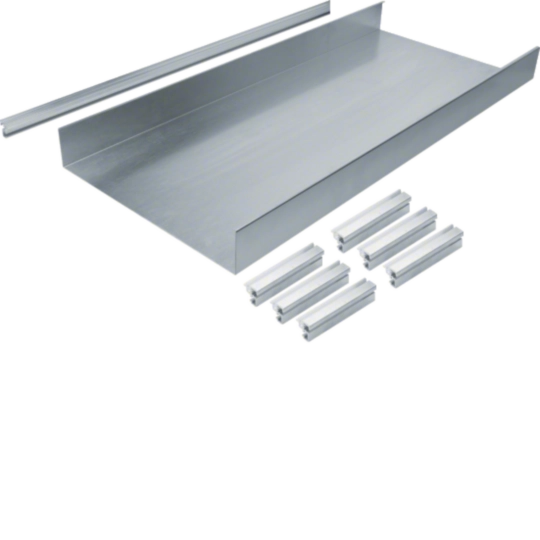

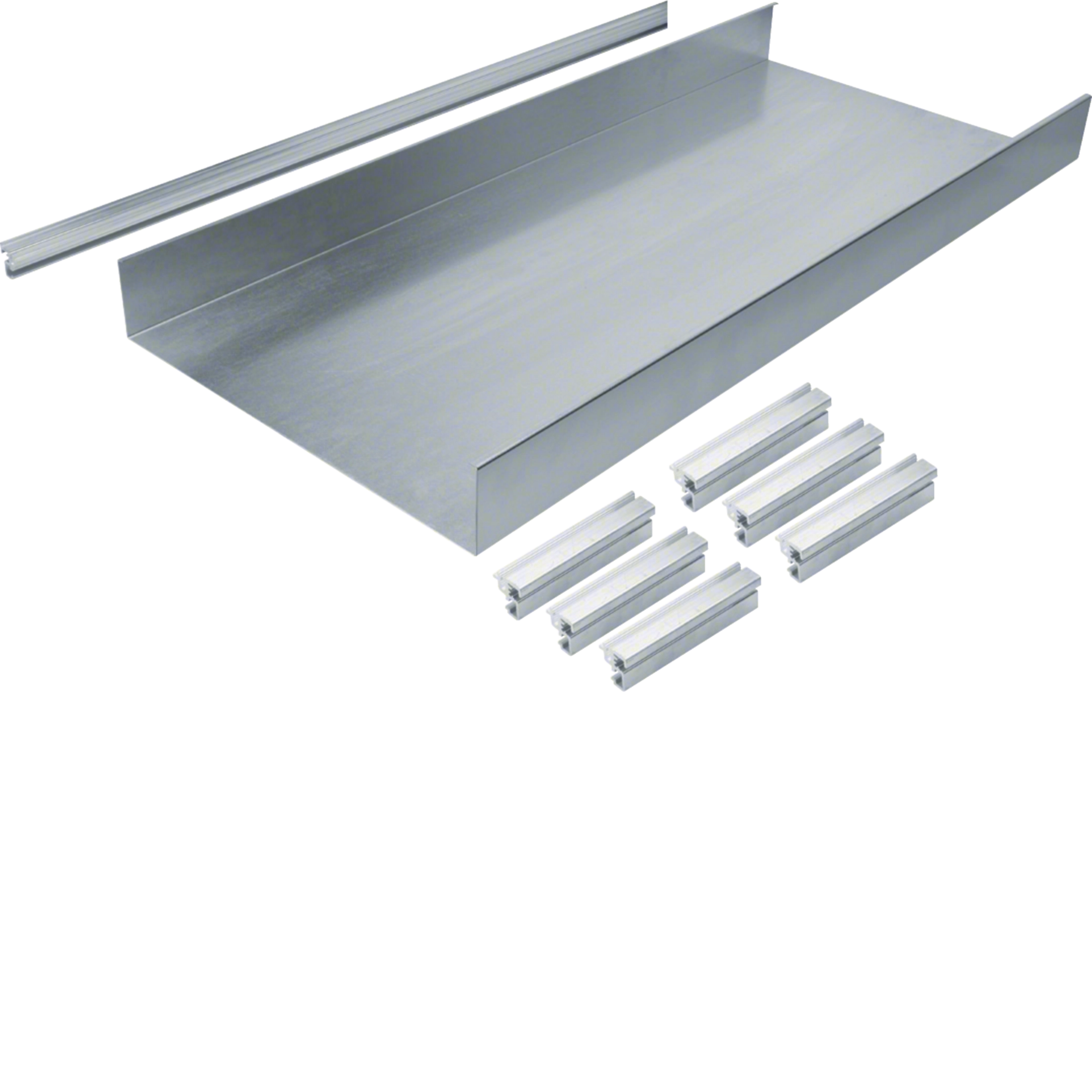

Aufbodenkanal-Unterteil 1-seitig mit Seitenprofilen Stahlblech zu AK 350x70mm
Best-Nr.
AKU3500701
EAN-Nr.
4012002239513
VPE
2 m
Preisgruppe
T070
Preis
88,90 € / m *

Technische Merkmale

  • Höhe installiertes Produkt
    • 70 mm
  • Breite installiertes Produkt
    • 350 mm
  • Länge
    • 2400 mm
  • Geeignet für
    • Deckel einseitig abgeschrägt
  • Lichter/innerer Querschnitt
    • 24500 mm²
  • Max. Leitungsbelegung Ø 11 mm – Füllgrad 0.5
    • 101
  • Max. Anzahl der Züge
    • 1
  • Mit Trennwand
    • nein
  • Werkstoff
    • Stahl
  • Oberfläche
    • verzinkt
  • Halogenfrei
    • ja

Downloads

  • Produktbild für AKU3500701

  • Montageanleitungen

  • Montageanleitung für AKBxx, AKExx, AKMxx, AKUxx - Zubehör (Stand: 11.2016)

    PDF
    456 KB
  • Technik-Broschüre

  • Flexibel versorgen

    Bodeninstallationssysteme von Hager (13DE0029)

    PDF
    7 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Technischer Anhang

  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • Technischer Anhang - tehalit.AK

    Stand: 01.01.2020

    PDF
    2 MB
  • BIM Archicad Modelle

  • BIM Archicad-Objekte für electraplan.AK

    ZIP
    3 MB
  • BIM Revit-Objekte für electraplan.AK

    ZIP
    51 MB
  • EU-Konformitätserklärung

  • CE-Konformitätserklärung für AKB4xx, AKB8xx - BlinddeckEL-ENdst[cke, Abdeckungen, Aufbodenkanal-Unterteile, Zubehör (DE-EN, Stand: 07.2019)

    PDF
    48 KB
Weitere Downloads

Systemtext

Aufboden Elektro-Installations-System AK
nach DIN EN 50085-1 und DIN EN 50085-2-2 aus verzinktem Stahlblech nach DIN EN 10346 mit aufschiebbaren Aluminiumseitenprofilen zur Befestigung von Abdeckungen. Zur Verlegung auf vorhandenem Fußboden in trockenen Räumen mit trockengepflegten Räumen.

Kanalhöhe 40 oder 70 mm, ein- oder zweiseitig abgeschrägt oder mit Breitenüberstand zur Abdeckung von z.B. im Bodenbereich verlegten Heizungsrohren.

Geräteeinbau: bei Kanalhöhe 40 mm in bodenüberagenden Einbaueinheiten, bei Kanalhöhe 70 mm auch bodenebene Einbaueinheiten einsetzbar.

Richtungsänderungen sind mit Formteile auszuführen, offene Kanalenden sind mit Endstücken zu verschließen.

Hinweis: Die Systembauteile sind in die Erdungsmaßnahme nach DIN VDE 0100 einzubeziehen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Aufbodenkanal-Unterteil 1-seitig mit Seitenprofilen Stahlblech zu AK 350x70mm
Unterteil Aufboden Installationskanal nach DIN EN 50085-1 und DIN EN 50085-2-2 mit aufschiebbaren Aluminiumseitenprofilen zur Befestigung von Abdeckungen.
  • Höhe installiertes Produkt :70 mm
  • Breite installiertes Produkt :350 mm
  • Länge :2400 mm
  • Geeignet für :Deckel einseitig abgeschrägt
  • Lichter/innerer Querschnitt :24500 mm²
  • Max. Leitungsbelegung Ø 11 mm – Füllgrad 0.5 :101
  • Max. Anzahl der Züge :1
  • Mit Trennwand :nein
  • Werkstoff :Stahl
  • Oberfläche :verzinkt
  • Halogenfrei :ja

Fabrikat : Hager oder gleichwertig
Artikel : AKU3500701
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
