Hager

AKU2500702

Aufbodenkanal-Unterteil 2-seitig mit Seitenprofilen Stahlblech zu AK 250x70mm
Best-Nr.
AKU2500702
EAN-Nr.
4012002239469
VPE
2 m
Preisgruppe
T070
Preis
79,80 € / m *

Technische Merkmale

  • Höhe installiertes Produkt
    • 70 mm
  • Breite installiertes Produkt
    • 250 mm
  • Länge
    • 2400 mm
  • Geeignet für
    • Deckel beidseitig abgeschrägt
  • Lichter/innerer Querschnitt
    • 17500 mm²
  • Max. Leitungsbelegung Ø 11 mm – Füllgrad 0.5
    • 72
  • Max. Anzahl der Züge
    • 1
  • Werkstoff
    • Stahl
  • Oberfläche
    • verzinkt
  • Halogenfrei
    • ja

Downloads

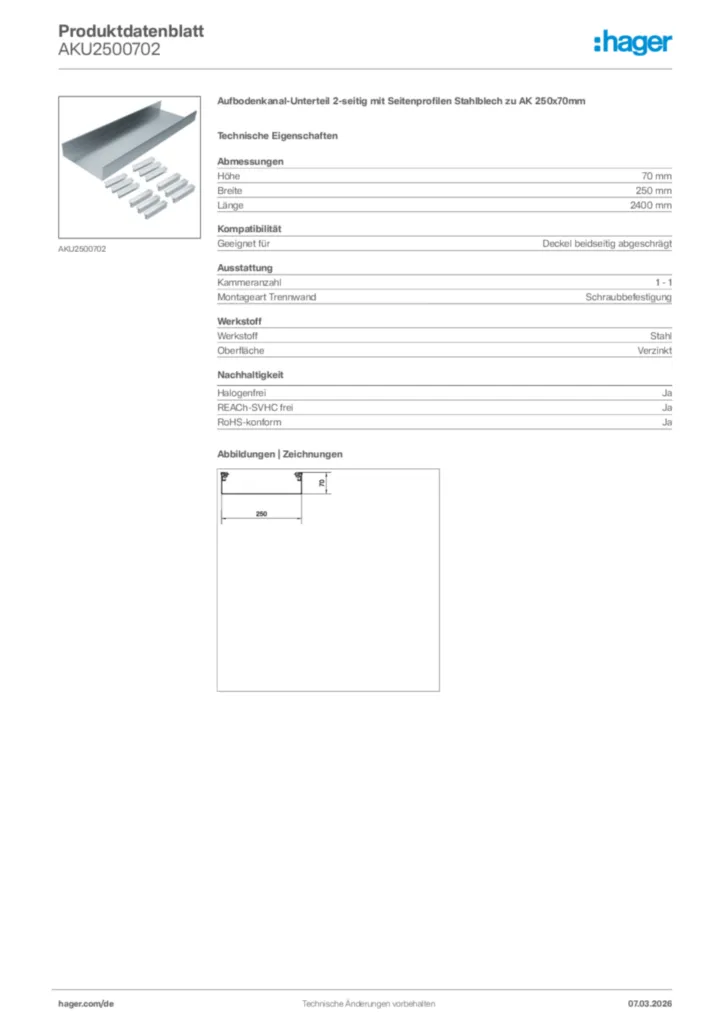

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für AKU2500702

  • Montageanleitungen

  • Montageanleitung für AKBxx, AKExx, AKMxx, AKUxx - Zubehör (Stand: 11.2016)

    PDF
    456 KB
  • Technik-Broschüre

  • Flexibel versorgen

    Bodeninstallationssysteme von Hager (13DE0029)

    PDF
    7 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Technischer Anhang

  • Technischer Anhang - tehalit.AK

    Stand: 01.01.2020

    PDF
    2 MB
  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • BIM Archicad Modelle

  • BIM Archicad-Objekte für electraplan.AK

    ZIP
    3 MB
  • BIM Revit-Objekte für electraplan.AK

    ZIP
    51 MB
  • EU-Konformitätserklärung

  • CE-Konformitätserklärung für AKB4xx, AKB8xx - BlinddeckEL-ENdst[cke, Abdeckungen, Aufbodenkanal-Unterteile, Zubehör (DE-EN, Stand: 07.2019)

    PDF
    48 KB
Weitere Downloads

Systemtext

Aufboden Elektro-Installations-System AK
nach DIN EN 50085-1 und DIN EN 50085-2-2 aus verzinktem Stahlblech nach DIN EN 10346 mit aufschiebbaren Aluminiumseitenprofilen zur Befestigung von Abdeckungen. Zur Verlegung auf vorhandenem Fußboden in trockenen Räumen mit trockengepflegten Räumen.

Kanalhöhe 40 oder 70 mm, ein- oder zweiseitig abgeschrägt oder mit Breitenüberstand zur Abdeckung von z.B. im Bodenbereich verlegten Heizungsrohren.

Geräteeinbau: bei Kanalhöhe 40 mm in bodenüberagenden Einbaueinheiten, bei Kanalhöhe 70 mm auch bodenebene Einbaueinheiten einsetzbar.

Richtungsänderungen sind mit Formteile auszuführen, offene Kanalenden sind mit Endstücken zu verschließen.

Hinweis: Die Systembauteile sind in die Erdungsmaßnahme nach DIN VDE 0100 einzubeziehen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Aufbodenkanal-Unterteil 2-seitig mit Seitenprofilen Stahlblech zu AK 250x70mm
Unterteil Aufboden Installationskanal nach DIN EN 50085-1 und DIN EN 50085-2-2 mit aufschiebbaren Aluminiumseitenprofilen zur Befestigung von Abdeckungen.
  • Höhe installiertes Produkt :70 mm
  • Breite installiertes Produkt :250 mm
  • Länge :2400 mm
  • Geeignet für :Deckel beidseitig abgeschrägt
  • Lichter/innerer Querschnitt :17500 mm²
  • Max. Leitungsbelegung Ø 11 mm – Füllgrad 0.5 :72
  • Max. Anzahl der Züge :1
  • Mit Trennwand :nein
  • Werkstoff :Stahl
  • Oberfläche :verzinkt
  • Halogenfrei :ja

Fabrikat : Hager oder gleichwertig
Artikel : AKU2500702
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.

06842 945-9702
