Aufbodenkanal-Unterteil 1-seitig mit Seitenprofilen Stahlblech zu AK 250x70mm AKU2500701
EAN
4012002239452
Marke
Hager
VPE
2,4 m
Preisgruppe
T070
Passende Tools
Preis
101,70 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Optionales Zubehör
-
Schallbarriere 1 Produkte verfügbar -
Trennwand 2 Produkte verfügbar -
Zubehör für Aufbodenkanal 1 Produkte verfügbar
Technische Merkmale
Abmessungen
-
Höhe70 mm
-
Breite250 mm
-
Länge2400 mm
Kompatibilität
-
Geeignet fürDeckel einseitig abgeschrägt
Ausstattung
-
Kammeranzahl1 - 1
-
Montageart TrennwandSchraubbefestigung
Werkstoff
-
WerkstoffStahl
-
OberflächeVerzinkt
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild AKU2500701
-

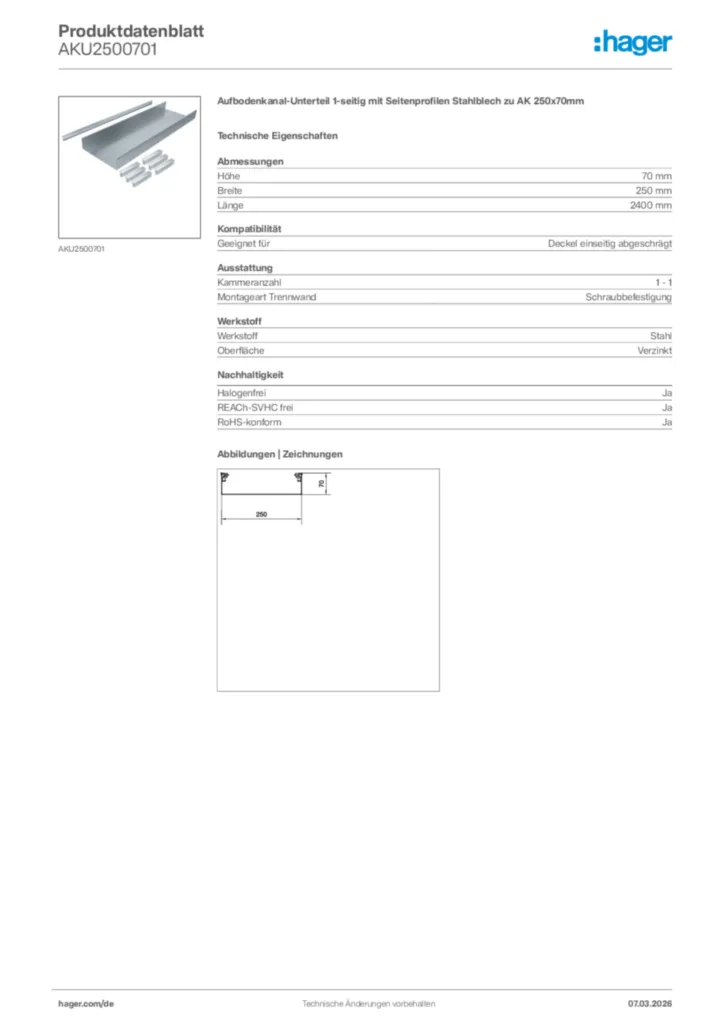

Produktdatenblatt
Hager Produktdatenblatt AKU2500701
Aufbodenkanal-Unterteil 1-seitig mit Seitenprofilen Stahlblech zu AK 250x70mm
PDF -
Bedienungsanleitung
Montageanleitung für AKBxx, AKExx, AKMxx, AKUxx - Zubehör (Stand: 11.2016)
Bedienungsanleitung International 2020-01-01
PDF456,55 kB -
Technische Broschüre
Flexibel versorgen
Bodeninstallationssysteme von Hager (13DE0029)
PDF7,21 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme - Belastungen
Bodeninstallationssysteme - Belastungen (DE, 02-2024)
PDF391,15 kB
Bodeninstallationssysteme - Hinweis für den Bodenleger
Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)
PDF2,54 MB
Bodeninstallationssysteme - Schutzarten
Bodeninstallationssysteme - Schutzarten (DE, 02-2024)
PDF882,67 kB
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2,59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868,08 kB -
DXF Dateien
DXF_Datei AKU2500701
DXF Dateien International 2023-04-18
DXF371,60 kB -
STEP Dateien
Step Model AKU2500701
STEP Dateien International 2022-11-28
STP391,23 kB -
Produkt Zeichnung
TECHNICALDRAWING AKU2500701
Produkt Zeichnung International 2023-04-18
PDF69,98 kB -
Handbuch
Bodeninstallationssysteme - Handbuch: Basiswissen
Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)
PDF99,71 MB
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SLA180750ELNAufbodenkanal mit 4 Kammern Oberteil Alu / Unterteil PVC SLA 18x75mm eloxiertPreis42,40 €/ m * -
2
SL1807507035Aufbodenkanal mit 4 Kammern aus PVC SL 18x75mm lichtgrauPreis15,50 €/ m * -
3
SL1807507030Aufbodenkanal mit 4 Kammern aus PVC SL 18x75mm steingrauPreis15,50 €/ m * -
4
SL1104007030Aufbodenkanal für eine Leitung NYM 3x2, 5mm² aus PVC SL 11x40mm steingrauPreis6,30 €/ m * -
5
BKTWK61Trennwand für estrichbündige Bodenkanäle Polystyrol Länge 2m BK Höhe 75mmPreis11,30 €/ m *
Ausschreibungstext
Aufbodenkanal-Unterteil 1-seitig mit Seitenprofilen Stahlblech zu AK 250x70mm
Unterteil Aufboden Installationskanal nach DIN EN 50085-1 und DIN EN 50085-2-2 mit aufschiebbaren Aluminiumseitenprofilen zur Befestigung von Abdeckungen.
Höhe: 70 mm
Breite: 250 mm
Länge: 2400 mm
Geeignet für: Deckel einseitig abgeschrägt
Kammeranzahl: 1 - 1
Montageart Trennwand: Schraubbefestigung
Werkstoff: Stahl
Oberfläche: Verzinkt
Fabrikat : Hager oder gleichwertig
Artikel : AKU2500701
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Unterteil Aufboden Installationskanal nach DIN EN 50085-1 und DIN EN 50085-2-2 mit aufschiebbaren Aluminiumseitenprofilen zur Befestigung von Abdeckungen.
Höhe: 70 mm
Breite: 250 mm
Länge: 2400 mm
Geeignet für: Deckel einseitig abgeschrägt
Kammeranzahl: 1 - 1
Montageart Trennwand: Schraubbefestigung
Werkstoff: Stahl
Oberfläche: Verzinkt
Fabrikat : Hager oder gleichwertig
Artikel : AKU2500701
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
