Aufbodenkanal-Unterteil 1-seitig mit Seitenprofilen Stahlblech zu AK 250x40mm AKU2500401
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Optionales Zubehör
-
Zubehör für Aufbodenkanal 3 Produkte verfügbar
-
Trennwand 1 Produkte verfügbar
-
Schallbarriere 1 Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
Höhe40 mm
-
Breite250 mm
-
Länge2400 mm
-
Geeignet fürDeckel einseitig abgeschrägt
-
Kammeranzahl1 - 1
-
Montageart TrennwandSchraubbefestigung
-
WerkstoffStahl
-
OberflächeVerzinkt
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

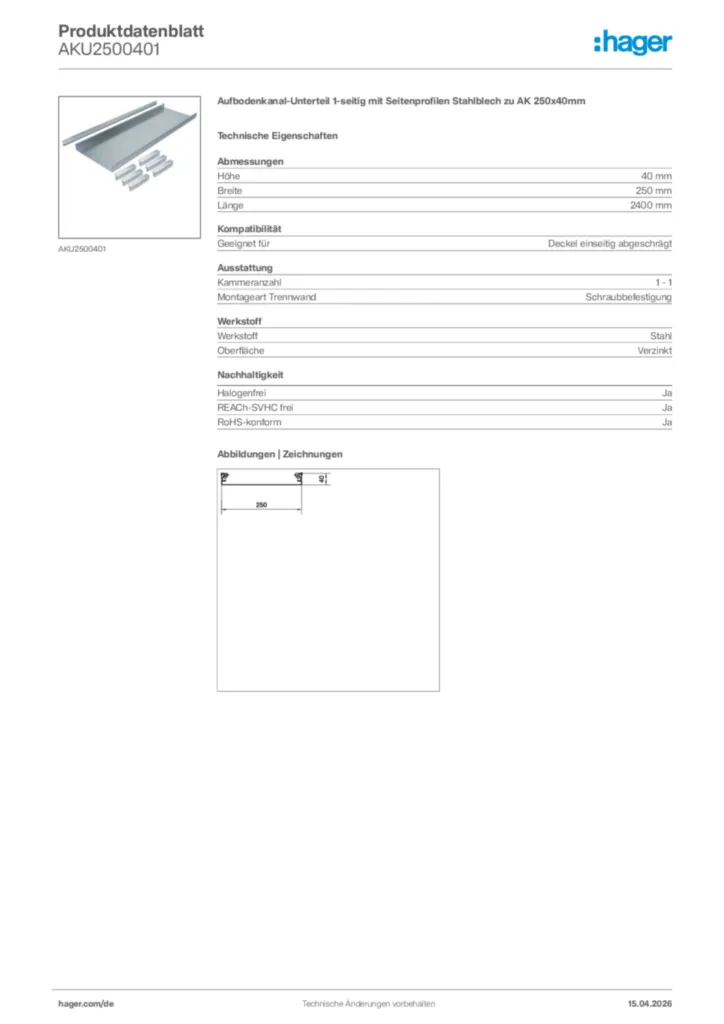

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild AKU2500401
-
Bedienungsanleitung
Montageanleitung für AKBxx, AKExx, AKMxx, AKUxx - Zubehör (Stand: 11.2016)
Bedienungsanleitung International 2020-01-01
PDF456,55 kB -
Technische Broschüre
Flexibel versorgen
Technische Broschüre de-DE 2013-04-26
PDF7,21 MB -
Broschüre
Hager im Zweckbau
Broschüre de-DE 2018-02-27
PDF6,03 MB -
Katalog
Bodeninstallationssysteme
Katalog de-DE 2015-07-13
PDF45,28 MB -
Technische Beilage (single-product)
Bodeninstallationssysteme, Belastungen
Technische Beilage (single-product) de-DE 2024-02-12
PDF391,15 kBBodeninstallationssysteme, Schutzarten
Technische Beilage (single-product) de-DE 2024-02-08
PDF882,67 kBFloor installation systems, Mechanical stress
Technische Beilage (single-product) en-GB 2024-02-12
PDF389,75 kBFloor installation systems, Protection class
Technische Beilage (single-product) en-GB 2024-02-08
PDF868,08 kBTechnischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein
Technische Beilage (multi-product) de-DE 2022-02-23
PDF1,90 MBTechnischer Anhang - electraplan.AK
Technische Beilage (multi-product) de-DE 2022-02-23
PDF759,99 kB -
DXF Dateien
DXF_Datei AKU2500401
DXF Dateien International 2023-04-18
DXF371,60 kB -
STEP Dateien
Step Model AKU2500401
STEP Dateien International 2022-11-28
STP391,35 kB -
With variables
TECHNICALDRAWING AKU2500401
Product Drawing International 2023-04-18
PDF28,75 kB -
Handbuch
Handbuch Bodeninstallationssysteme (DE, 2022-06)
Handbuch de-DE 2024-04-10
PDF99,71 MBHandbuch Bodeninstallationssysteme (EN, 2022-06)
Handbuch en-GB 2024-04-10
PDF99,70 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Tools de-DE 2024-03-27
URL
Ausschreibungstext
Unterteil Aufboden Installationskanal nach DIN EN 50085-1 und DIN EN 50085-2-2 mit aufschiebbaren Aluminiumseitenprofilen zur Befestigung von Abdeckungen.
Höhe: 40 mm
Breite: 250 mm
Länge: 2400 mm
Geeignet für: Deckel einseitig abgeschrägt
Kammeranzahl: 1 - 1
Montageart Trennwand: Schraubbefestigung
Werkstoff: Stahl
Oberfläche: Verzinkt
Fabrikat : Hager oder gleichwertig
Artikel : AKU2500401
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
