KNX-Funk Schaltaktor 1fach/Binäreingang 1fach UP KNX Funk lichtgrau 85875100
Produkt nicht mehr lieferbar
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Einstellungen
-
Unterstützten EinstellmodusETS, easy
Konnektivität
-
Radio ProtokollKNX-Funk
-
Empfänger Kategorie2
-
Mit Bussystem KNXNein
-
Mit Bussystem KNX-FunkJa
Abmessungen
-
Höhe46,60 mm
-
Breite52,40 mm
-
Tiefe29,60 mm
-
Einbautiefe40 mm
Installation, Montage
-
Montage aufUnterputz
Werkstoff
-
FarbeWeiß
Ausstattung
-
Funk bidirektionalJa
Elektrischer Strom
-
Nennstrom10 A
-
Schaltstrom10 A
Frequenz
-
Frequenz50 - 50 Hz
-
Funk Empfangsfrequenz868,30 - 868,30 MHz
Leistung
-
Ausgangsleistung115 W
-
230 V Glüh- und Halogenlampen1500 W
Spannung
-
Betriebsspannung230 - 230 V
-
Bemessungsbetriebsspannung Ue230 - 230 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP30
Einsatzbedingungen
-
Betriebstemperatur0 - 45 °C
Texte
-
FunktionResetfunktion (Auf Werkseinstellung)
-
MontageartFür den Einbau hinter UP-Einsätzen
-
AnschlussartMit Schraub-Liftklemmen
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

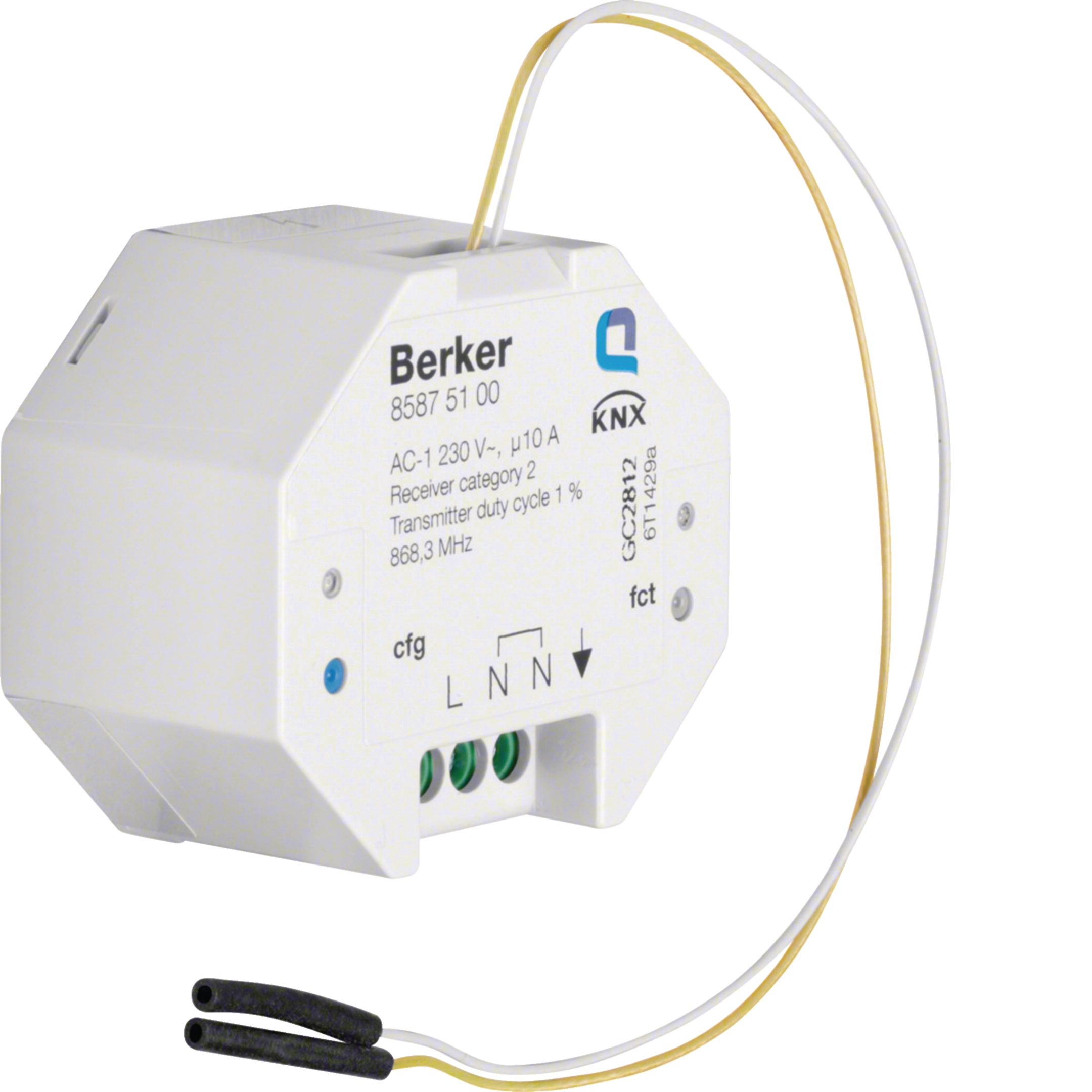

Produktbild 85875100
-
Produktdatenblatt

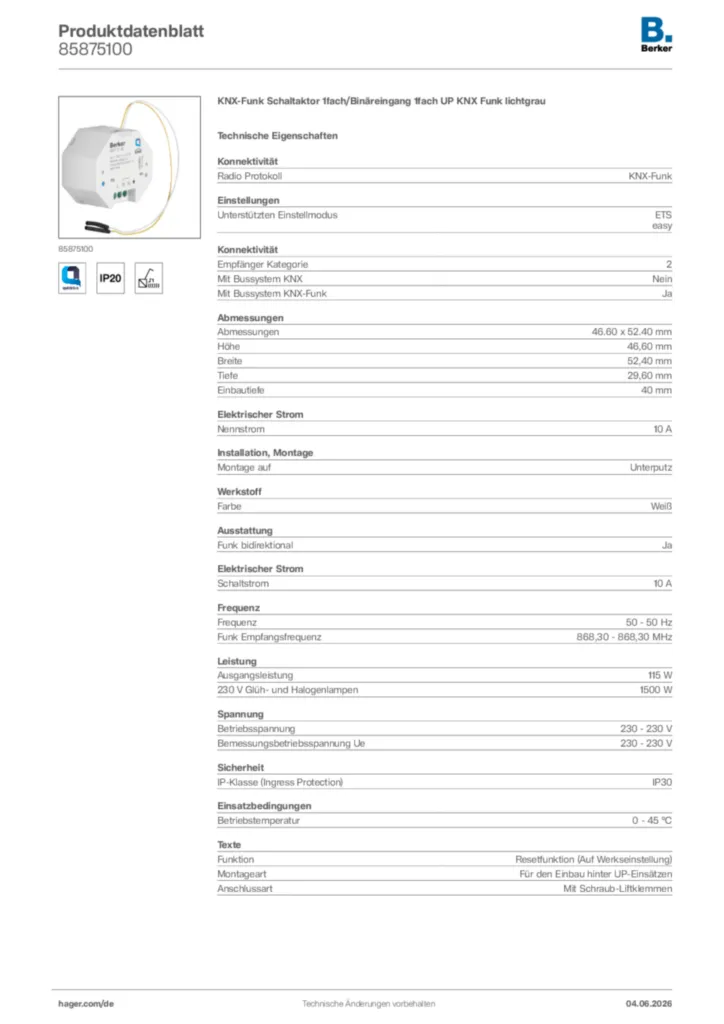

Berker Produktdatenblatt 85875100
KNX-Funk Schaltaktor 1fach/Binäreingang 1fach UP KNX Funk lichtgrau
PDF -
Montageanleitung
Bedienungs- und Montageanleitung für 85875100 - KNX-Funk Schaltaktor 1fach/Binäreingang 1fach UP (DE-EN-IT, Stand: 05.2012)
Montageanleitung en-GB, de-DE, it-IT 2020-01-01
PDF174,49 kB -
KNX Produktdatenbank
ETS Database for 85875100
KNX Produktdatenbank da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pt-PT 2023-08-25
VD514,86 MB
ETS Database for 85875100
KNX Produktdatenbank da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pt-PT 2023-08-25
KNXPROD12,43 MB
KNX Produktdatenbank (ab ETS3) für 85875100 - KNX-Funk Schaltaktor 1fach/Binäreingang 1fach UP (V101)
KNX Produktdatenbank International 2020-01-01
VD514,86 MB
KNX Produktdatenbank (ab ETS4) für 85875100 - KNX-Funk Schaltaktor 1fach/Binäreingang 1fach UP (V101)
KNX Produktdatenbank International 2020-01-01
KNXPROD12,43 MB -
Applikationshandbuch
Applikationsbeschreibung ETS für 85865100-85875100 - KNX-Funk Schaltaktor 1fach/Binäreingang 1fach (DE, Vers. 6T8073-51A)
Applikationshandbuch de-DE 2012-09-13
PDF1,65 MB
Applikationsbeschreibung ETS für 85865100-85875100 - KNX-Funk Schaltaktor 1fach/Binäreingang 1fach (DE, Vers. 6T8073-51A)
Applikationshandbuch de-DE 2012-09-13
PDF1,65 MB
Applikationsbeschreibung ETS für 85865100-85875100 - KNX-Funk Schaltaktor 1fach/Binäreingang 1fach (EN, Vers. 6T8073-52A)
Applikationshandbuch en-GB 2012-09-13
PDF1,61 MB
ETS Applikationsbeschreibung für 85865100_85875100
Applikationshandbuch en-GB 2012-09-13
PDF1,61 MB
Mehr Downloads
Ausschreibungstext
KNX-Funk Schaltaktor 1fach/Binäreingang 1fach UP KNX Funk lichtgrau
KNX-Funk Schaltaktor 1-fach/Binäreingang 1-fach UP zur Ansteuerung eines Schaltkanals über Funksignale und Einbindung von 1 potenzialfreien Kontakt zur Steuerung von Funkempfängern. Mit niedrigem Eigenenergiebedarf, Repeater-Funktion zur Erhöhung der Funkreichweite aktivierbar, Resetfunktion (auf Werkseinstellung), werkzeuglose quicklink-Konfiguration über Tasten und LED-Anzeige, quicklink Funktionen: Schalten, Dimmen, 2 Szenen, Zeitschaltung, Taster Schließer, Zwangssteuerung, Zwangssteuerung, Auf/Ab-Taster, Integration via KNX-Funk/TP Gateway AP ins KNX-TP-System, ETS Zusatz-Funktionen: zusätzlich 6 Szenen, Betriebsart Ein/Aus, 1 Tastensteuerung Auf/Ab, Taster, 2 x Alarm, Zustandsanzeige, mit Konfigurations- und Funktions-LED, mit Sendestatus- und Kontroll-LED Ein/Aus, mit Konfigurations- und Funktions-Taste, Aufrufen der Szenen über KNX-Funk Geräte, Speicherung von Szenen sperrbar, Eingang frei konfigurierbar, zum Anschluss an potenzialfreien Kontakt, Ansteuerung durch z.B. Schalter, Taster, Zeitschaltuhr, Magnetkontakt, konfektioniert, mit 2-adriger Leitung. Für den Einbau hinter UP-Einsätzen.- Betriebsspannung 230 V~ - Frequenz 50 Hz - Schaltstrom 10 A / 230 V AC1 - 230 V Glüh- und Halogenlampen 1500 W - Leuchtstofflampen parallelkompensiert 11x 36 W /47 µF - konventionelle Trafos 800 VA - elektronische Trafos 600 W - Funk Sende-/Empfangsfrequenz 868,3 MHz - Funkprotokoll KNX-Funk - Transmitter duty cycle 1 % - Empfänger-Kategorie 2 - Anzahl Funk Kanäle 1 - Anzahl quicklink Verknüpfungen max. 20 Sender/Empfänger - Funk Sendeleistung < 10 mW - Funk Sendereichweite (Freifeld) max. 100 m - Funk-Sendereichweite (Gebäude) max. 30 m - Betriebstemperatur +0 ... +45°C - Binär-Leitungslänge ˜ 20 cm - Binär-Leitungslänge verlängerbar max. 5 m - Abmessungen Sensor (Ø x H) 53 x 30 mm.
Radio Protokoll: KNX-Funk
Empfänger Kategorie: 2
Mit Bussystem KNX: Nein
Mit Bussystem KNX-Funk: Ja
Abmessungen: 46.60 x 52.40 mm
Tiefe: 29,60 mm
Einbautiefe: 40 mm
Farbe: Weiß
Funk bidirektional: Ja
Schaltstrom: 10 A
Frequenz: 50 - 50 Hz
Funk Empfangsfrequenz: 868,30 - 868,30 MHz
Ausgangsleistung: 115 W
Betriebsspannung: 230 - 230 V
Bemessungsbetriebsspannung Ue: 230 - 230 V
Funktion: Resetfunktion (Auf Werkseinstellung)
Montageart: Für den Einbau hinter UP-Einsätzen
Anschlussart: Mit Schraub-Liftklemmen
Fabrikat : Berker oder gleichwertig
Artikel : 85875100
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
KNX-Funk Schaltaktor 1-fach/Binäreingang 1-fach UP zur Ansteuerung eines Schaltkanals über Funksignale und Einbindung von 1 potenzialfreien Kontakt zur Steuerung von Funkempfängern. Mit niedrigem Eigenenergiebedarf, Repeater-Funktion zur Erhöhung der Funkreichweite aktivierbar, Resetfunktion (auf Werkseinstellung), werkzeuglose quicklink-Konfiguration über Tasten und LED-Anzeige, quicklink Funktionen: Schalten, Dimmen, 2 Szenen, Zeitschaltung, Taster Schließer, Zwangssteuerung, Zwangssteuerung, Auf/Ab-Taster, Integration via KNX-Funk/TP Gateway AP ins KNX-TP-System, ETS Zusatz-Funktionen: zusätzlich 6 Szenen, Betriebsart Ein/Aus, 1 Tastensteuerung Auf/Ab, Taster, 2 x Alarm, Zustandsanzeige, mit Konfigurations- und Funktions-LED, mit Sendestatus- und Kontroll-LED Ein/Aus, mit Konfigurations- und Funktions-Taste, Aufrufen der Szenen über KNX-Funk Geräte, Speicherung von Szenen sperrbar, Eingang frei konfigurierbar, zum Anschluss an potenzialfreien Kontakt, Ansteuerung durch z.B. Schalter, Taster, Zeitschaltuhr, Magnetkontakt, konfektioniert, mit 2-adriger Leitung. Für den Einbau hinter UP-Einsätzen.- Betriebsspannung 230 V~ - Frequenz 50 Hz - Schaltstrom 10 A / 230 V AC1 - 230 V Glüh- und Halogenlampen 1500 W - Leuchtstofflampen parallelkompensiert 11x 36 W /47 µF - konventionelle Trafos 800 VA - elektronische Trafos 600 W - Funk Sende-/Empfangsfrequenz 868,3 MHz - Funkprotokoll KNX-Funk - Transmitter duty cycle 1 % - Empfänger-Kategorie 2 - Anzahl Funk Kanäle 1 - Anzahl quicklink Verknüpfungen max. 20 Sender/Empfänger - Funk Sendeleistung < 10 mW - Funk Sendereichweite (Freifeld) max. 100 m - Funk-Sendereichweite (Gebäude) max. 30 m - Betriebstemperatur +0 ... +45°C - Binär-Leitungslänge ˜ 20 cm - Binär-Leitungslänge verlängerbar max. 5 m - Abmessungen Sensor (Ø x H) 53 x 30 mm.
Radio Protokoll: KNX-Funk
Empfänger Kategorie: 2
Mit Bussystem KNX: Nein
Mit Bussystem KNX-Funk: Ja
Abmessungen: 46.60 x 52.40 mm
Tiefe: 29,60 mm
Einbautiefe: 40 mm
Farbe: Weiß
Funk bidirektional: Ja
Schaltstrom: 10 A
Frequenz: 50 - 50 Hz
Funk Empfangsfrequenz: 868,30 - 868,30 MHz
Ausgangsleistung: 115 W
Betriebsspannung: 230 - 230 V
Bemessungsbetriebsspannung Ue: 230 - 230 V
Funktion: Resetfunktion (Auf Werkseinstellung)
Montageart: Für den Einbau hinter UP-Einsätzen
Anschlussart: Mit Schraub-Liftklemmen
Fabrikat : Berker oder gleichwertig
Artikel : 85875100
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
