KNX-Funk Wandsender 1fach flach quicklink Q.x anthrazit, samt 85655226
EAN
4011334382522
Marke
Berker
VPE
1 Stück
Preisgruppe
B040
Passende Tools
Preis
173,80 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Rahmen 7 Produkte verfügbar
Vervollständigen Sie Ihr System
-
10116086
Rahmen 1fach Q.1 anthrazit, samt
7,50 € / Stück* -
10126086Rahmen 2fach Q.1 anthrazit, samt
11,00 € / Stück* -
10136086Rahmen 3fach Q.1 anthrazit, samt
19,10 € / Stück* -
10146086Rahmen 4fach Q.1 anthrazit, samt
30,60 € / Stück* -
10146096Rahmen 4fach Q.3 anthrazit, samt
30,60 € / Stück* -
10156086Rahmen 5fach Q.1 anthrazit, samt
46,50 € / Stück* -
10156096Rahmen 5fach Q.3 anthrazit, samt
46,50 € / Stück*
Technische Merkmale
Einstellungen
-
Unterstützten Einstellmodusquicklink
Spannung
-
Betriebsspannung3 - 3 V
Ausstattung
-
Anzahl Kanäle2
-
Lebenszyklus Transmitter1 %
Frequenz
-
Funk Sendefrequenz868,30 MHz
Konnektivität
-
Radio ProtokollKNX-Funk
-
Empfänger Kategorie2
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Abmessungen
-
Aufbauhöhe14 mm
Werkstoff
-
FarbeAnthrazit
-
WerkstoffThermoplast
Texte
-
FunktionEinfache Zusatzfunktionen: + 6 Szenen, ein/aus-Betriebsmodus, 1-Tasten-Steuerung nach oben/unten, Resetfunktion (Auf Werkseinstellung)
-
SchutzMit Demontageschutz
-
MontageartFür flache Aufputz-Montage und Kombinationserweiterung
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

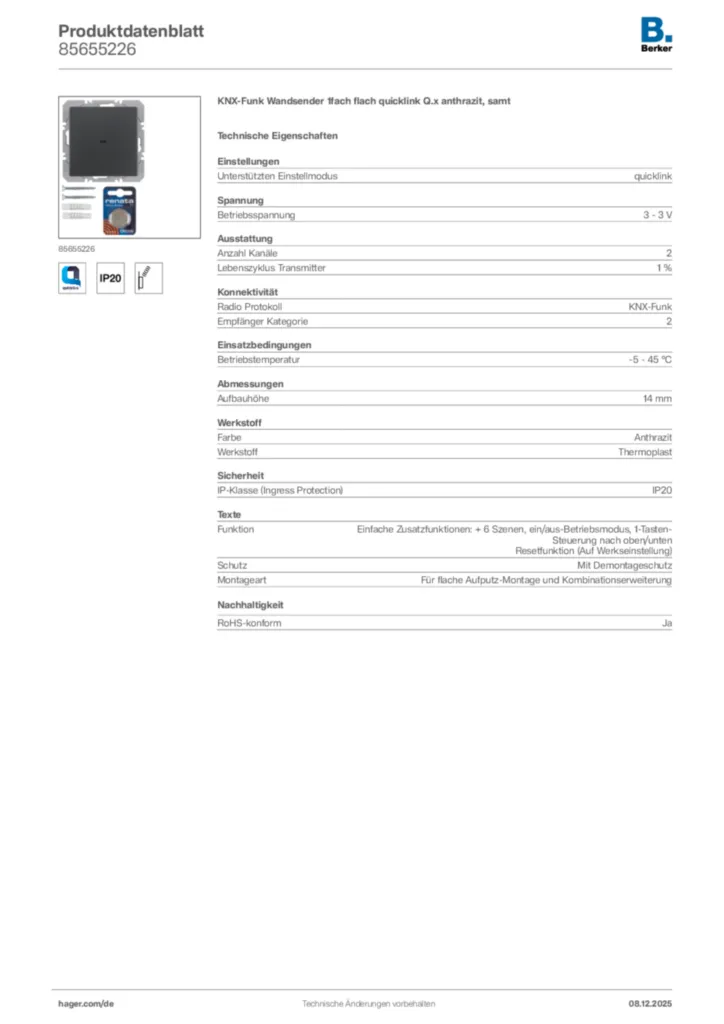

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild 85655226
-
Montageanleitung
Bedienungs- und Montageanleitung für 856551xx, 856552xx, 856561xx, 856562xx - KNX-Funk Wandsender 1-/2fach flach Solar quicklink (DE, Stand: 08.2012)
Montageanleitung de-DE 2012-09-28
PDF1,85 MB
Bedienungs- und Montageanleitung für 856552xx, 856562xx, 856551xx und 856561xx - KNX-Funk Wandsender 1-/2fach flach/Solar quicklink (EN, 2012-08)
Montageanleitung en-GB, pl-PL 2012-03-19
PDF1,26 MB -
Produktanhang
Konfigurationsanleitung quicklink (DE-FR-IT-NL, 2016-02)
Produktanhang International 2020-01-01
PDF1,18 MB -
Technische Broschüre
Wir rocken easy
Die intelligente Haussteuerung für Neubau und Modernisierung (24DE0020-02)
PDF236,74 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
KNX easy
Bestellübersicht Mai 2024 (24DE0020-06)
PDF11,38 MB -
Technische Beilage (single-product)
Technischer Anhang - Schalterprogramme und Gebäudesteuerung Allgemein
Stand: 01.04.2022
PDF40,42 MB -
KNX Produktdatenbank
KNX Produktdatenbank (ab ETS3) für 856551xx-856552xx - KNX-Funk Wandsender 1fach flach quicklink (V101)
KNX Produktdatenbank International 2020-01-01
VD514,64 MB
KNX Produktdatenbank (ab ETS4) für 856551xx-856552xx - KNX-Funk Wandsender 1fach flach quicklink (V101)
KNX Produktdatenbank International 2020-01-01
KNXPROD12,24 MB -
Applikationshandbuch
Applikationsbeschreibung ETS für 856551xx-856552xx-856561xx-856562xx - KNX-Funk Wandsender flach quicklink (DE, Vers. 6T8010-51A)
Applikationshandbuch de-DE 2012-10-23
PDF1,35 MB
Applikationsbeschreibung ETS für 856551xx-856552xx-856561xx-856562xx - KNX-Funk Wandsender flach quicklink (EN, Vers. 6T8010-52A)
Applikationshandbuch en-GB, pl-PL 2013-01-16
PDF1,34 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung
Konformitätserklärung International 2021-09-14
PDF307,99 kB
Konformitätserklärung
Konformitätserklärung International 2021-09-14
PDF306,69 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
TRB302BFunk Eingang Unterputz, 2 fach 230V, quicklinkPreis113,70 €/ Stück * -
2
TRC301BFunk Fensterkontakt mit Batterie, weißPreis105,20 €/ Stück * -
3
TRM702AFunk Unterputz Binäreingang 2-fach mit BatteriePreis69,70 €/ Stück * -
4
TRB201Funk Ausgang Unterputz, 1fach 16A, quicklinkPreis118,80 €/ Stück * -
5
TRC270DFunk Zwischenstecker- Aktor 16A, quicklinkPreis164,10 €/ Stück *
Ausschreibungstext
KNX-Funk Wandsender 1fach flach quicklink Q.x anthrazit, samt
KNX-Funk Wandsender 1fach flach quicklink für die Funk Fernbedienung zugeordneter KNX-Funk Empfänger. Flache Aufputz-Montage und Kombinationserweiterung mit einer Lithium Knopf-Batterie 3 V Typ CR 2430. Integration via KNX-Funk Medienkoppler AP ins KNX-TP-System. Werkzeuglose quicklink-Konfiguration über Tasten und LED-Anzeige, obere und untere Bedienfläche frei konfigurierbar, Bedienflächen als Ein- oder Zweiflächenbedienung konfigurierbar, mit Sendestatus- und Batteriestatus-LED rot/grün/orange, mit Konfigurations-LED, Resetfunktion (auf Werkseinstellung).
quicklink Funktionen: Schalten, Dimmen, Jalousie, 2 Szenen, Zeitschaltung, Taster Schließer, Memory.
easy Zusatz-Funktionen: +6 Szenen, Betriebsart Ein/Aus, 1 Tastensteuerung Auf/Ab.
ETS Zusatz-Funktionen: +6 Szenen, Betriebsart Ein/Aus, Taster, Zustandsanzeige, Dimmwert.
Betriebsspannung: 3 - 3 V
Anzahl Kanäle: 2
Lebenszyklus Transmitter: 1 %
Funk Sendefrequenz: 868,30 MHz
Radio Protokoll: KNX-Funk
Empfänger Kategorie: 2
Betriebstemperatur: -5 - 45 °C
Aufbauhöhe: 14 mm
Farbe: Anthrazit
Fabrikat : Berker oder gleichwertig
Artikel : 85655226
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
KNX-Funk Wandsender 1fach flach quicklink für die Funk Fernbedienung zugeordneter KNX-Funk Empfänger. Flache Aufputz-Montage und Kombinationserweiterung mit einer Lithium Knopf-Batterie 3 V Typ CR 2430. Integration via KNX-Funk Medienkoppler AP ins KNX-TP-System. Werkzeuglose quicklink-Konfiguration über Tasten und LED-Anzeige, obere und untere Bedienfläche frei konfigurierbar, Bedienflächen als Ein- oder Zweiflächenbedienung konfigurierbar, mit Sendestatus- und Batteriestatus-LED rot/grün/orange, mit Konfigurations-LED, Resetfunktion (auf Werkseinstellung).
quicklink Funktionen: Schalten, Dimmen, Jalousie, 2 Szenen, Zeitschaltung, Taster Schließer, Memory.
easy Zusatz-Funktionen: +6 Szenen, Betriebsart Ein/Aus, 1 Tastensteuerung Auf/Ab.
ETS Zusatz-Funktionen: +6 Szenen, Betriebsart Ein/Aus, Taster, Zustandsanzeige, Dimmwert.
Betriebsspannung: 3 - 3 V
Anzahl Kanäle: 2
Lebenszyklus Transmitter: 1 %
Funk Sendefrequenz: 868,30 MHz
Radio Protokoll: KNX-Funk
Empfänger Kategorie: 2
Betriebstemperatur: -5 - 45 °C
Aufbauhöhe: 14 mm
Farbe: Anthrazit
Fabrikat : Berker oder gleichwertig
Artikel : 85655226
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
