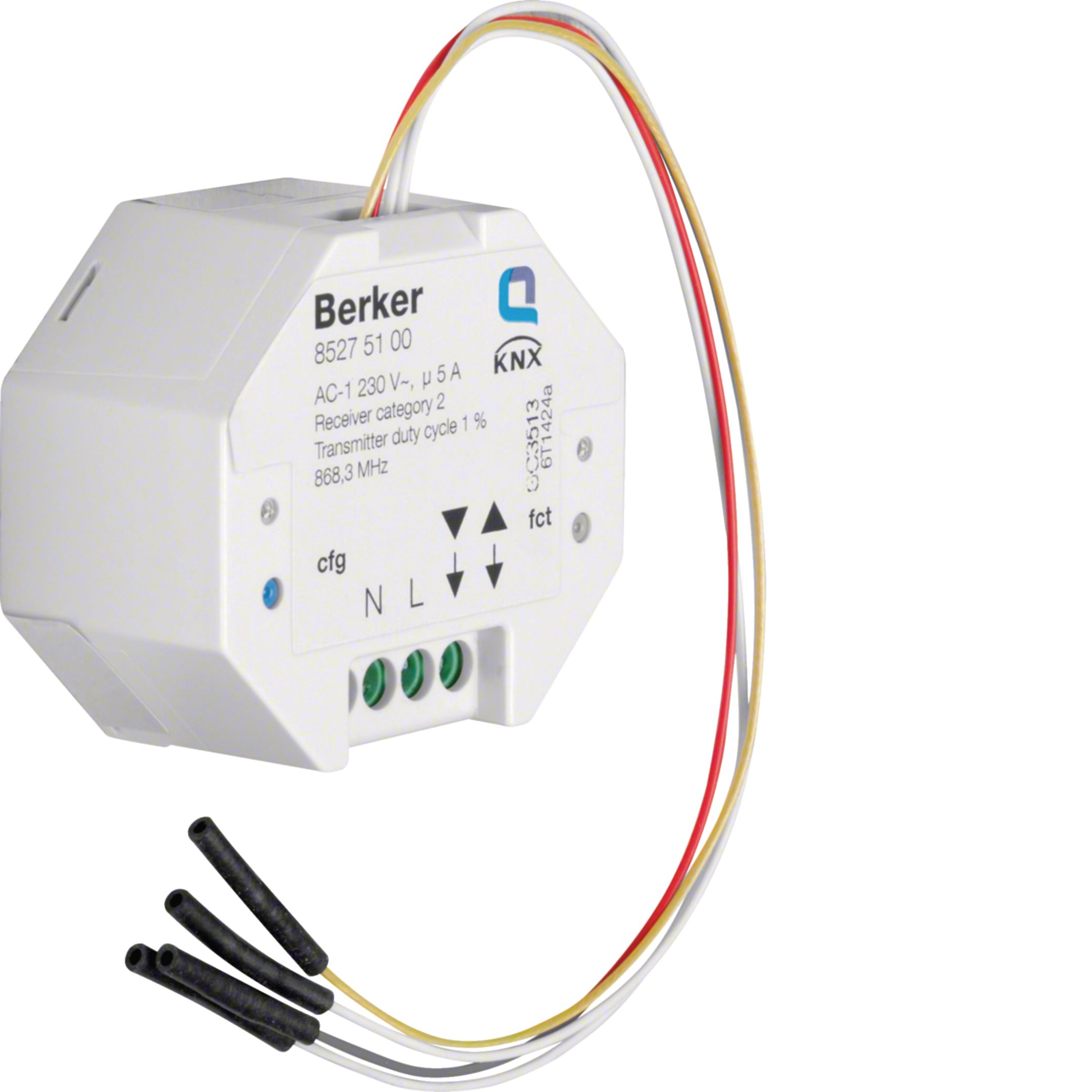

KNX-Funk Jalousieaktor 1fach/Binäreingang 2fach UP KNX Funk lichtgrau 85275100
EAN
4011334376125
Marke
Berker
VPE
1 Stück
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Produkt nicht mehr lieferbar
Technische Merkmale
Konnektivität
-
Mit Bussystem KNX-FunkJa
Installation, Montage
-
Montage aufUnterputz
Werkstoff
-
FarbeWeiß
Elektrischer Strom
-
Max. Schaltstrom3 A
Einsatzbedingungen
-
Betriebstemperatur0 - 45 °C
Kapazität
-
Anzahl Module0
Texte
-
FunktionResetfunktion (Auf Werkseinstellung)
-
AnschlussartMit Schraub-Liftklemmen
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

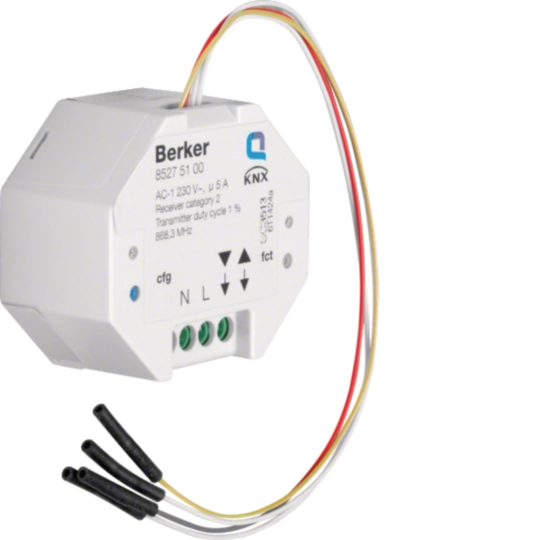

Produktbild 85275100
-

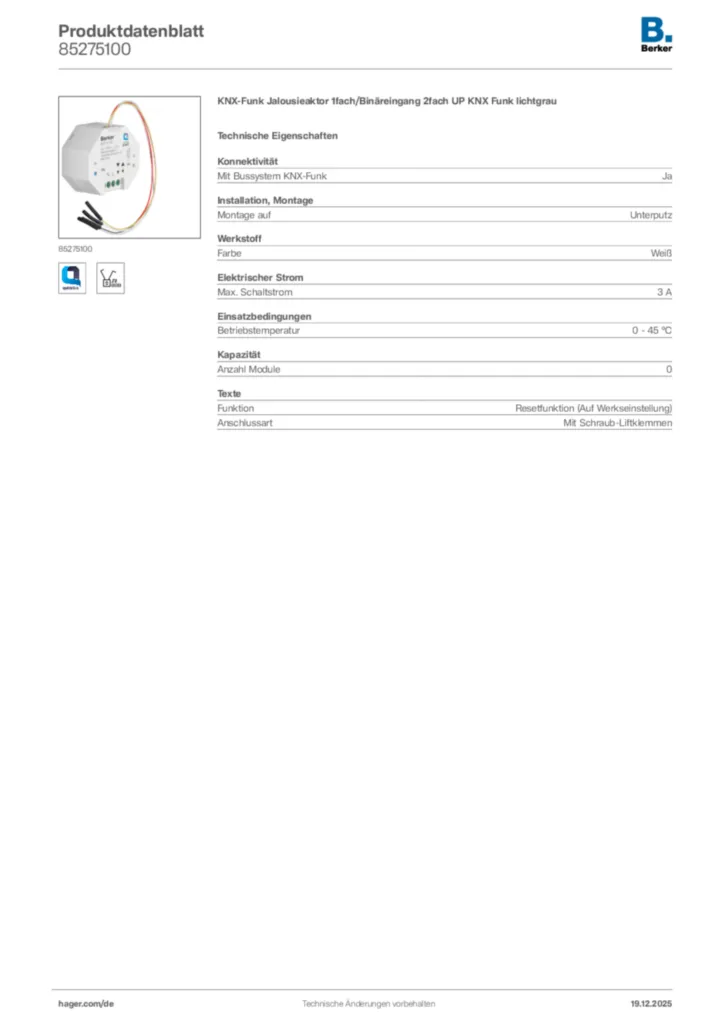

Produktdatenblatt
Berker Produktdatenblatt 85275100
KNX-Funk Jalousieaktor 1fach/Binäreingang 2fach UP KNX Funk lichtgrau
PDF -
Montageanleitung
Bedienungs- und Montageanleitung für 85275100 - KNX-Funk Jalousieaktor 1fach/Binäreingang 2fach UP (DE-EN-IT, Stand: 05.2012)
Montageanleitung en-GB, de-DE, it-IT 2020-01-01
PDF170,58 kB -
KNX Produktdatenbank
ETS Database for 85275100
KNX Produktdatenbank da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pt-PT 2023-08-25
KNXPROD14,97 MB
ETS Database for 85275100
KNX Produktdatenbank da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pt-PT 2023-08-25
VD517,89 MB
KNX Produktdatenbank (ab ETS3) für 85275100 - KNX-Funk Jalousieaktor 1fach/Binäreingang 2fach UP (V101)
KNX Produktdatenbank International 2020-01-01
VD517,89 MB
KNX Produktdatenbank (ab ETS4) für 85275100 - KNX-Funk Jalousieaktor 1fach/Binäreingang 2fach UP (V101)
KNX Produktdatenbank International 2020-01-01
KNXPROD14,97 MB -
Applikationshandbuch
Applikationsbeschreibung ETS für 85275100 - KNX-Funk Jalousieaktor 1fach/Binäreingang 2fach UP (DE, Vers. 6T8075-51A)
Applikationshandbuch de-DE 2012-09-13
PDF1,84 MB
Applikationsbeschreibung ETS für 85275100 - KNX-Funk Jalousieaktor 1fach/Binäreingang 2fach UP (DE, Vers. 6T8075-51A)
Applikationshandbuch de-DE 2012-09-13
PDF1,84 MB
Applikationsbeschreibung ETS für 85275100 - KNX-Funk Jalousieaktor 1fach/Binäreingang 2fach UP (EN, Vers. 6T8075-52A)
Applikationshandbuch en-GB 2012-09-13
PDF1,81 MB
ETS Applikationsbeschreibung für 85275100
Applikationshandbuch en-GB 2012-09-13
PDF1,81 MB
Mehr Downloads
Ausschreibungstext
KNX-Funk Jalousieaktor 1fach/Binäreingang 2fach UP KNX Funk lichtgrau
KNX-Funk Jalousieaktor 1-fach/Binäreingang 2-fach UP zur Ansteuerung eines Jalousiekanals über Funksignale und Einbindung von 2 potenzialfreien Kontakten zur Steuerung von Funkempfängern. Mit niedrigem Eigenenergiebedarf, Resetfunktion (auf Werkseinstellung), werkzeuglose quicklink-Konfiguration über Tasten und LED-Anzeige, quicklink Funktionen: Jalousie, 2 Szenen, Zwangssteuerung, Auf/Ab-Taster, Integration via KNX-Funk/TP Gateway AP ins KNX-TP-System, ETS Zusatz-Funktionen: +6 Szenen, Betriebsart, 1 Tastensteuerung, Auf/Ab, 2 x Alarm, Zustandsanzeige, ETS Zusatz-Funktionen: Repeaterfunktion, mit Konfigurations- und Funktions-LED, mit Kontroll-LED (Relais geschlossen), mit Konfigurations- und Funktions-Taste, Aufrufen der Szenen über KNX-Funk Geräte, Speicherung von Szenen sperrbar, mit 2 mechanisch und elektronisch gegeneinander verriegelten Relaiskontakten, Eingänge frei konfigurierbar, Ansteuerung durch z.B. Schalter, Taster, Zeitschaltuhr, Jalousieschaltuhr, Magnetkontakt. Für den Einbau hinter UP-Einsätzen, zum Anschluss an max. 2 potenzialfreien Kontakten, mit Schraubklemmen.- Betriebsspannung 230 V~ - Frequenz 50 Hz - Schaltstrom 6 A / 230 V AC1 - Funk Sende-/Empfangsfrequenz 868,3 MHz - Funkprotokoll KNX-Funk - Transmitter duty cycle 1 % - Empfänger-Kategorie 2 - Anzahl Funk Kanäle 2 - Anzahl quicklink Verknüpfungen max. 20 Sender/Empfänger - Funk Sendeleistung < 10 mW - Funk Sendereichweite (Freifeld) max. 100 m - Funk-Sendereichweite (Gebäude) max. 30 m - Lamellenverstellung bei Signaldauer < 1 s - Umschaltzeit bei Richtungswechsel < 0,6 s - Betriebstemperatur +5 ... +45°C - Leiterquerschnitt 0,75 ... 2,5 mm² - Binär-Leitungslänge ˜ 20 cm - Binär-Leitungslänge verlängerbar max. 5 m - Abmessungen (Ø x H) 53 x 27 mm.
Montage auf: Unterputz
Farbe: Weiß
Max. Schaltstrom: 3 A
Betriebstemperatur: 0 - 45 °C
Anzahl Module: 0
Fabrikat : Berker oder gleichwertig
Artikel : 85275100
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
KNX-Funk Jalousieaktor 1-fach/Binäreingang 2-fach UP zur Ansteuerung eines Jalousiekanals über Funksignale und Einbindung von 2 potenzialfreien Kontakten zur Steuerung von Funkempfängern. Mit niedrigem Eigenenergiebedarf, Resetfunktion (auf Werkseinstellung), werkzeuglose quicklink-Konfiguration über Tasten und LED-Anzeige, quicklink Funktionen: Jalousie, 2 Szenen, Zwangssteuerung, Auf/Ab-Taster, Integration via KNX-Funk/TP Gateway AP ins KNX-TP-System, ETS Zusatz-Funktionen: +6 Szenen, Betriebsart, 1 Tastensteuerung, Auf/Ab, 2 x Alarm, Zustandsanzeige, ETS Zusatz-Funktionen: Repeaterfunktion, mit Konfigurations- und Funktions-LED, mit Kontroll-LED (Relais geschlossen), mit Konfigurations- und Funktions-Taste, Aufrufen der Szenen über KNX-Funk Geräte, Speicherung von Szenen sperrbar, mit 2 mechanisch und elektronisch gegeneinander verriegelten Relaiskontakten, Eingänge frei konfigurierbar, Ansteuerung durch z.B. Schalter, Taster, Zeitschaltuhr, Jalousieschaltuhr, Magnetkontakt. Für den Einbau hinter UP-Einsätzen, zum Anschluss an max. 2 potenzialfreien Kontakten, mit Schraubklemmen.- Betriebsspannung 230 V~ - Frequenz 50 Hz - Schaltstrom 6 A / 230 V AC1 - Funk Sende-/Empfangsfrequenz 868,3 MHz - Funkprotokoll KNX-Funk - Transmitter duty cycle 1 % - Empfänger-Kategorie 2 - Anzahl Funk Kanäle 2 - Anzahl quicklink Verknüpfungen max. 20 Sender/Empfänger - Funk Sendeleistung < 10 mW - Funk Sendereichweite (Freifeld) max. 100 m - Funk-Sendereichweite (Gebäude) max. 30 m - Lamellenverstellung bei Signaldauer < 1 s - Umschaltzeit bei Richtungswechsel < 0,6 s - Betriebstemperatur +5 ... +45°C - Leiterquerschnitt 0,75 ... 2,5 mm² - Binär-Leitungslänge ˜ 20 cm - Binär-Leitungslänge verlängerbar max. 5 m - Abmessungen (Ø x H) 53 x 27 mm.
Montage auf: Unterputz
Farbe: Weiß
Max. Schaltstrom: 3 A
Betriebstemperatur: 0 - 45 °C
Anzahl Module: 0
Fabrikat : Berker oder gleichwertig
Artikel : 85275100
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
