W.1 Gruppentaster Busankoppler,2fach,Wippen mit Mittelstellung,vier Schaltpunkte 80141500
Der W.1 Gruppentaster Busankoppler, 2-fach, ermöglicht die Steuerung von Rollladen und Jalousie. Ausgestattet mit einem integrierten Busankoppler und Anschlussklemme, bietet er vier Schaltpunkte und eine Mittelstellung der Wippen. Die Tastenfunktionen umfassen Schalten, Dimmen, Zeitschaltung und Zwangssteuerung. Über die ETS können die Bedienflächen individuell konfiguriert und die Helligkeit der Status-LEDs eingestellt werden.
EAN
4011334418719
Marke
Berker
VPE
1 Stück
Preisgruppe
B083
Preis
109,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Vervollständigen Sie Ihr System
Technische Merkmale
Installation, Montage
-
Montage aufUnterputz, Aufputz
Einsatzbedingungen
-
Betriebstemperatur-40 - 30 °C
Elektrischer Strom
-
Stromaufnahme Bus Datentransfer10 mA
Funktionen
-
Mit RaumthermostatNein
Abmessungen
-
Einbautiefe22 mm
-
Höhe44 mm
-
Breite45,70 mm
-
Tiefe40,50 mm
Ausstattung
-
Anzahl der Betätigungspunkte4
Bedienelemente und Anzeigen
-
Mit LED AnzeigeJa
Werkstoff
-
FarbeGrau
-
RAL Nummer7011, 7035
-
WerkstoffDuroplast
-
GlanzgradGlänzend, Matt
Bildschirm
-
Mit DisplayNein
Zubehör
-
Mit BeschriftungsfeldNein
Texte
-
FunktionFunktion zum manuellen Unterbrechen bereits ausgelöster Automatikfunktionen
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

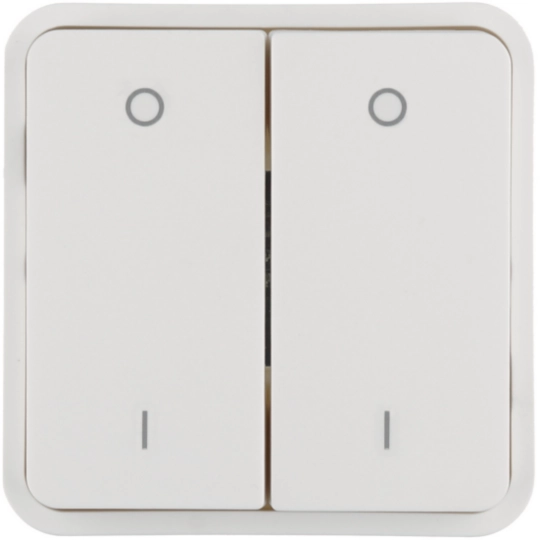

Produktbild 80141500
-
Montageanleitung
Montageanleitung en-GB, de-DE 2021-09-29
PDF1,22 MB -
Technische Broschüre
Wir rocken easy
Die intelligente Haussteuerung für Neubau und Modernisierung (24DE0020-02)
PDF236,74 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
KNX easy
Bestellübersicht Mai 2024 (24DE0020-06)
PDF11,38 MB -
Technische Beilage (single-product)
Technischer Anhang - Schalterprogramme und Gebäudesteuerung Allgemein
Stand: 01.04.2022
PDF40,42 MB
Wassergeschütztes Programm W.1 - Chemische Beständigkeit (DE, 07-2021)
Technische Beilage (single-product) de-DE 2015-07-13
PDF514,30 kB
Wassergeschütztes Programm W.1 - Chemische Beständigkeit (EN, 07-2021)
Technische Beilage (single-product) en-GB 2015-07-13
PDF518,42 kB -
KNX Produktdatenbank
ETS Produktdatenbank für 80141X00
KNX Produktdatenbank en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pt-PT, sv-SE 2020-01-01
KNXPROD616,06 kB -
Applikationshandbuch
Applikationsbeschreibung ETS für 80141XXX - KNX W.1 Taster-/Gruppentaster-Modul 1-/2fach, mit integriertem Busankoppler (DE, 2016-12)
Applikationshandbuch de-DE 2022-02-22
PDF2,54 MB
Applikationsbeschreibung ETS für 80141XXX - KNX W.1 Taster-/Gruppentaster-Modul 1-/2fach, mit integriertem Busankoppler (EN, 2016-12)
Applikationshandbuch en-GB 2022-02-22
PDF2,32 MB -
Tools
Hager Pilot App - Konfigurator für domovea, flow und Elcom
Mit der Hager Pilot App können Sie den domovea Server (TJA670, TJA470), den Energiemanagement Controller (XEM461) und dem Elcom Server (TJA510N) einrichten, konfigurieren und verwalten.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung
Konformitätserklärung International 2021-05-04
PDF266,44 kB
Zertifikat für 80141200 - W.1 Taster/Gruppentaster Busankoppler (Stand: 11.2016)
Konformitätserklärung International 2020-01-01
PDF533,53 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
80141600Taster 2-fach 48V AC/DC für W.1 mit Schrägstellung, AP/EBPreis59,00 €/ Stück * -
2
80141200W.1 Taster Busankoppler, 1fach, Wippe mit Schrägstellung, ein SchaltpunktPreis86,80 €/ Stück * -
3
80141300W.1 Gruppentaster Busankoppler, 1fach, Wippe mit Mittelstellung, zwei SchaltpunktePreis96,40 €/ Stück * -
4
80141400W.1 Taster Busankoppler 2fach, Wippen mit Schrägstellung, zwei SchaltpuktePreis93,50 €/ Stück * -
5
30423542Wippe 1fach für W.1 Taster-BA, Bedruckung oben 0/unten 1, polarweißPreis8,50 €/ Stück *
Ausschreibungstext
W.1 Gruppentaster Busankoppler,2fach,Wippen mit Mittelstellung,vier Schaltpunkte
Taster Busankoppler Aufputz oder Unterputz mit integriertem Busankoppler, Busanschluss über Anschlussklemme, roter Status-LED und beleuchteter Programmier-Taste. Funktion zum manuellen Unterbrechen bereits ausgelöster Automatikfunktionen. Easy-Funktion: Bedienkonzept „Einzeltasten-Funktion“ fest vorgegeben, Bedienkonzept für Funktion „Rolllade/Jalousie“ fest vorgegeben, Schalten von Szenen (1 bis 8) möglich. Tastenfunktion: Schalten, Dimmen, Rollladen/Jalousie, Zeitschalter, Zwangssteuerung, Betriebsmodusumschaltung. ETS-Funktionen: Bedienflächen als Tasten (Einflächenbedienung) und Wippen (Zweiflächenbedienung) konfigurierbar, Status LEDs in ihrer Helligkeit individuell für Tasten-/Wippenfunktion einstellbar, Helligkeitswert der Status LEDs für Tag-/Nachtbetrieb via Objekt oder manuell einstellbar. Tasten-/Wippenfunktionen: Schalten, Dimmen, Rolllade/Jalousie, Wertgeber 1/2 Byte, Raumtemperaturregler-Nebenstelle, Zwangssteuerung, Szene, Automatik deaktivieren. Sperrfunktion parametrierbar.
Montage auf: Unterputz
Aufputz
Betriebstemperatur: -40 - 30 °C
Stromaufnahme Bus Datentransfer: 10 mA
Mit Raumthermostat: Nein
Einbautiefe: 22 mm
Höhe: 44 mm
Breite: 45,70 mm
Tiefe: 40,50 mm
Anzahl der Betätigungspunkte: 4
Mit LED Anzeige: Ja
Farbe: Grau
RAL Nummer: 7011
7035
Werkstoff: Duroplast
Glanzgrad: Glänzend
Matt
Mit Beschriftungsfeld: Nein
Fabrikat : Berker oder gleichwertig
Artikel : 80141500
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Taster Busankoppler Aufputz oder Unterputz mit integriertem Busankoppler, Busanschluss über Anschlussklemme, roter Status-LED und beleuchteter Programmier-Taste. Funktion zum manuellen Unterbrechen bereits ausgelöster Automatikfunktionen. Easy-Funktion: Bedienkonzept „Einzeltasten-Funktion“ fest vorgegeben, Bedienkonzept für Funktion „Rolllade/Jalousie“ fest vorgegeben, Schalten von Szenen (1 bis 8) möglich. Tastenfunktion: Schalten, Dimmen, Rollladen/Jalousie, Zeitschalter, Zwangssteuerung, Betriebsmodusumschaltung. ETS-Funktionen: Bedienflächen als Tasten (Einflächenbedienung) und Wippen (Zweiflächenbedienung) konfigurierbar, Status LEDs in ihrer Helligkeit individuell für Tasten-/Wippenfunktion einstellbar, Helligkeitswert der Status LEDs für Tag-/Nachtbetrieb via Objekt oder manuell einstellbar. Tasten-/Wippenfunktionen: Schalten, Dimmen, Rolllade/Jalousie, Wertgeber 1/2 Byte, Raumtemperaturregler-Nebenstelle, Zwangssteuerung, Szene, Automatik deaktivieren. Sperrfunktion parametrierbar.
Montage auf: Unterputz
Aufputz
Betriebstemperatur: -40 - 30 °C
Stromaufnahme Bus Datentransfer: 10 mA
Mit Raumthermostat: Nein
Einbautiefe: 22 mm
Höhe: 44 mm
Breite: 45,70 mm
Tiefe: 40,50 mm
Anzahl der Betätigungspunkte: 4
Mit LED Anzeige: Ja
Farbe: Grau
RAL Nummer: 7011
7035
Werkstoff: Duroplast
Glanzgrad: Glänzend
Matt
Mit Beschriftungsfeld: Nein
Fabrikat : Berker oder gleichwertig
Artikel : 80141500
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich bei dem Thema Schalterprogramme & Gebäudesteuerung weiter.
