Schalt-/Jalousieaktor 6-/3fach REG 4 A KNX lichtgrau 75316102
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Preis auf Anfrage
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Einstellungen
-
Unterstützten EinstellmodusETS
Konnektivität
-
Mit Bussystem KNXJa
-
Mit Bussystem KNX-FunkNein
Abmessungen
-
Höhe90 mm
-
Breite70 mm
-
Tiefe65 mm
-
Breite in Teilungseinheiten4
Werkstoff
-
FarbeLichtgrau
Ausstattung
-
Funk bidirektionalNein
-
Mit Schieber für HandschaltungJa
Elektrischer Strom
-
Nennstrom4 A
-
Busstromaufnahme im Leerlauf3 mA
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Glühlampenlast 230 V Lampe800 - 800 W
-
Ausgangsleistung800 W
-
230 V Glüh- und Halogenlampen800 W
Spannung
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Systemspannung30 V DC über Bus
-
Betriebsspannung über Bus21 - 32 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Anschluss
-
Anschlussquerschnitt bei starrem Leiter0.75 - 2.5 mm²
-
Anschlussquerschnitt bei flexiblem Leiter0.75 - 2.5 mm²
Texte
-
FunktionMit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm, Mit Positionierungsfunktion für Jalousie- und Lamellenstellung, Mit Sonnenschutzfunktion
-
AnschlussartMit quickconnect-Steckklemmen
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild 75316102
-

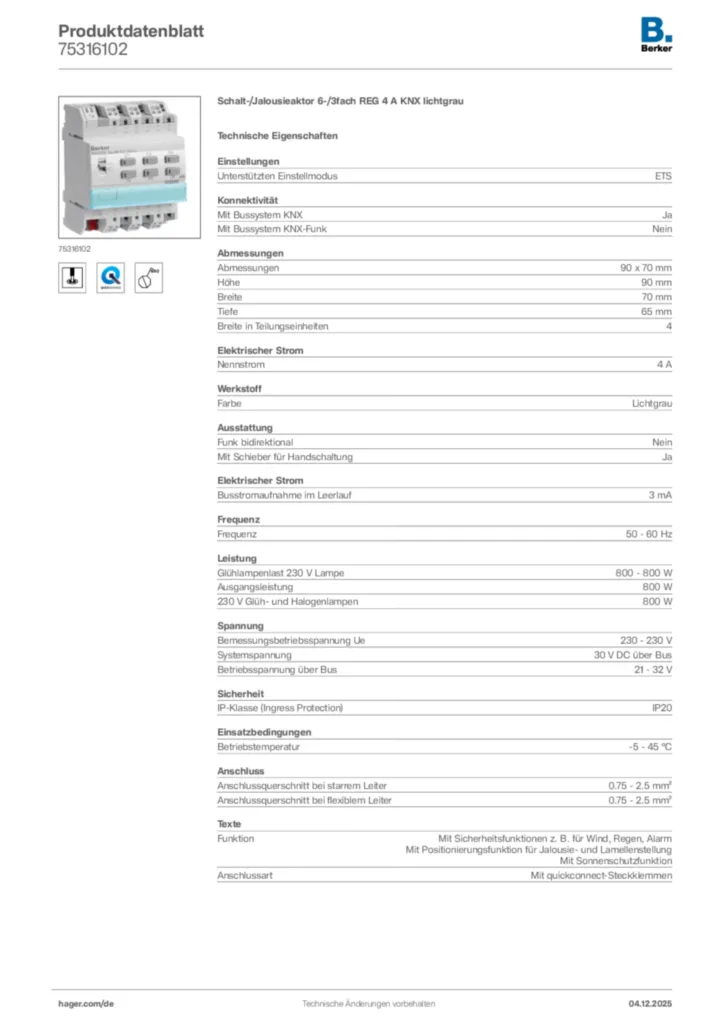

Produktdatenblatt
Berker Produktdatenblatt 75316102
Schalt-/Jalousieaktor 6-/3fach REG 4 A KNX lichtgrau
PDF -
Montageanleitung
Montageanleitung en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL 2021-10-15
PDF1,14 MB -
KNX Produktdatenbank
KNX Produktdatenbank für 7531610x - Schalt-/Jalousieaktor (V0097)
KNX Produktdatenbank da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pt-PT, sv-SE 2020-01-01
KNXPROD652,68 kB
KNX Produktdatenbank für 7531610x - Schalt-/Jalousieaktor (V0097)
KNX Produktdatenbank da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pt-PT, sv-SE 2020-01-01
VD51,36 MB -
Applikationshandbuch
Applikationsbeschreibung ETS 75314113-4-5-6_75316102-3-4-5_75318102-3-4-5_75319000-1-2-3
Applikationshandbuch en-GB 2012-09-13
PDF9,57 MB
Applikationsbeschreibung ETS für 753141xx-753161xx-753181xx-753190xx - Schalt-/Jalousieaktor REG (DE, Vers. 6T8096-51A)
Applikationshandbuch de-DE 2020-01-01
PDF4,37 MB
Applikationsbeschreibung ETS für 753141xx-753161xx-753181xx-753190xx - Schalt-/Jalousieaktor REG (EN, Vers. 6T8096-52A)
Applikationshandbuch en-GB 2020-01-01
PDF4,21 MB
Applikationsbeschreibung ETS für 75314113-4-5-6_75316102-3-4-5_75318102-3-4-5_75319000-1-2-3 - Schaltausgang (DE, Vers. 6T8096-51B)
Applikationshandbuch de-DE 2012-09-13
PDF9,29 MB
