Universal-Dimmaktor 4fach REG KNX lichtgrau 75314021
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Spannung
-
Betriebsspannung über Bus21 - 32 V
-
Hilfsspannung230 - 230 V
Frequenz
-
Frequenz50 - 60 Hz
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Ausstattung
-
Anzahl der Ausgänge4
Kapazität
-
Anzahl Module8
Leistung
-
Dimmleistung7 - 250 W
Konnektivität
-
Mit Bussystem KNX-FunkNein
Einstellungen
-
Unterstützten EinstellmodusETS
Texte
-
SicherungKurzschlussfest und überlastsicher (elektronische Sicherung)
-
DimmprinzipBetrieb mit LED- und Energiesparlampen nach entsprechender ETS-Konfiguration, Phasenan- oder Phasenabschnitt je nach Lastart, selbstlernend
-
FunktionBetriebsstundenzähler als Vorwärts- oder Rückwärtszähler pro Kanal, Treppenhausfunktion mit Abschaltvorwarnung gemäß DIN 18015-2
-
AnschlussartMit Schraubklemmen
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild 75314021
-

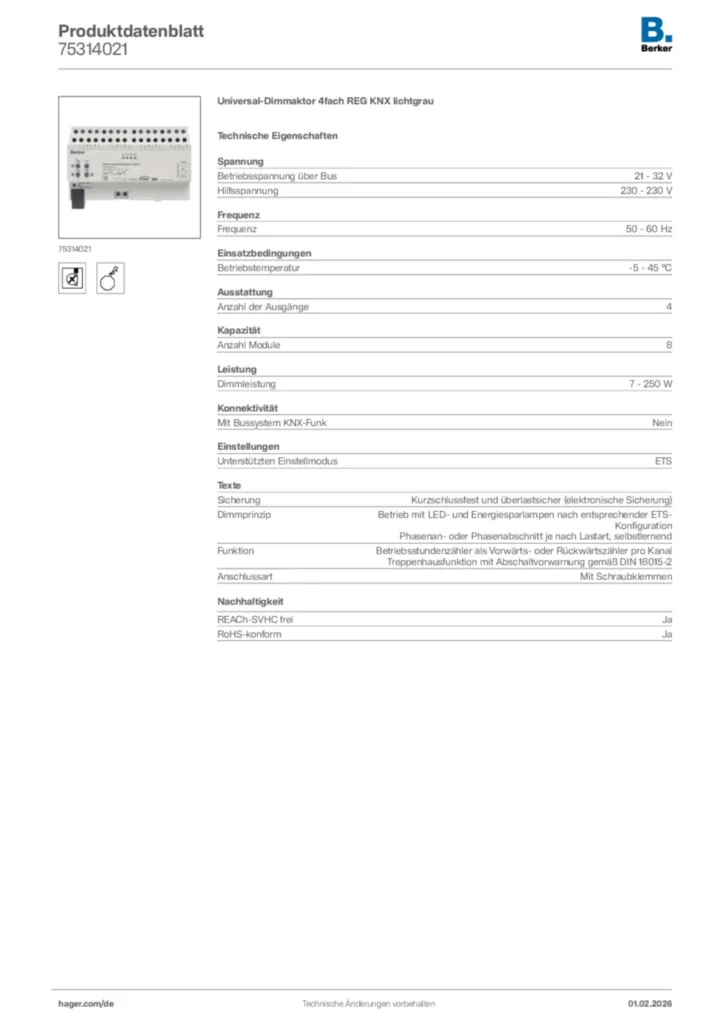

Produktdatenblatt
Berker Produktdatenblatt 75314021
Universal-Dimmaktor 4fach REG KNX lichtgrau
PDF -
Montageanleitung
Bedienungs- und Montageanleitung für 75311008, 75312013, 75314021 - Universal-Dimmaktoren REG (DE, Stand: 11.2012)
Montageanleitung de-DE 2020-01-01
PDF649,70 kB
Bedienungs- und Montageanleitung für 75311008-75312013-75314021 - Universal-Dimmaktoren REG (EN, 2012-11)
Montageanleitung en-GB 2020-01-01
PDF644,80 kB -
KNX Produktdatenbank
KNX Database (from ETS3) for 753110xx-753120xx-753140xx - Universal dim actuator (2012-12)
KNX Produktdatenbank International 2023-08-25
VD4539,06 kB
KNX Database (from ETS3) for 75311008-75312013-75314021 - Universal dim actuator RMD (2013-01)
KNX Produktdatenbank International 2023-08-25
VD4437,84 kB
KNX Database (from ETS3) for 75311008-75312013-75314021 - Universal dim actuator RMD (2013-01)
KNX Produktdatenbank International 2023-08-25
VD4513,33 kB -
Applikationshandbuch
Applikationsbeschreibung ETS für 753110xx-753120xx-753140xx - Universal-Dimmaktor (DE, 2011-04)
Applikationshandbuch de-DE 2011-04-15
PDF1,59 MB
Applikationsbeschreibung ETS für 75311008-75312013-75314021 - Universal-Dimmaktor REG (DE, 2012-12)
Applikationshandbuch de-DE 2012-12-19
PDF1,09 MB
Applikationsbeschreibung ETS für 75311008-75312013-75314021 - Universal-Dimmaktor REG (EN, 2012-12)
Applikationshandbuch en-GB 2012-12-19
PDF1,06 MB
Mehr Downloads
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich bei dem Thema Schalterprogramme & Gebäudesteuerung weiter.
