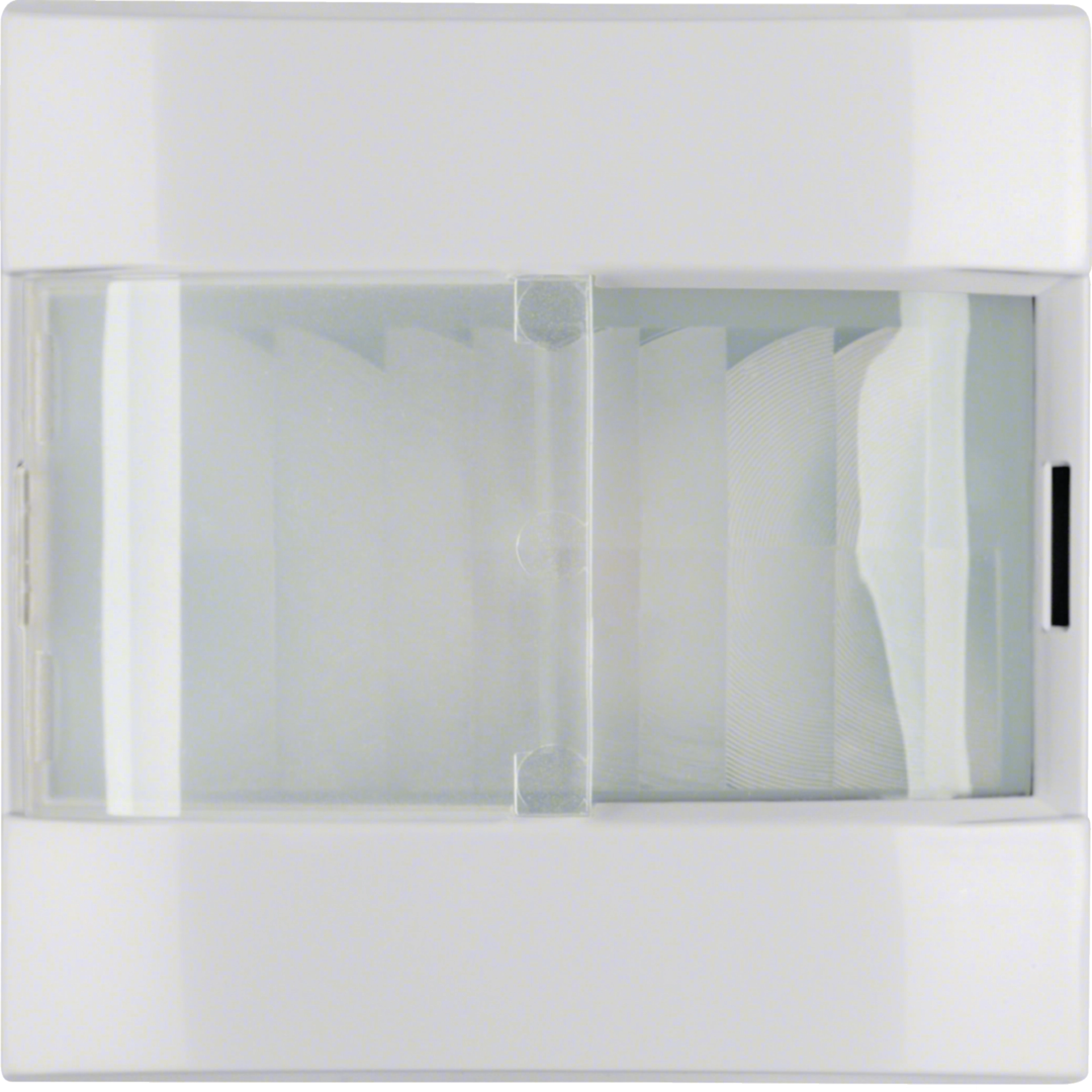

Wächtersensor 180 S.1 polarweiß, glänzend 75261159
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Produkt nicht mehr lieferbar
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
75040001
Busankoppler Up KNX
81,00 €/ Stück
Technische Merkmale
Abmessungen
-
Empfohlene Montagehöhe1,10 - 1,10 m
-
Montagehöhe1,10 - 1,10 m
Einstellungen
-
Unterstützten EinstellmodusETS
-
Minimale Einschaltdauer0,13 s
Funktionen
-
Maximale Einschaltdauer9120 min
Konnektivität
-
Mit Bussystem KNX-FunkNein
Lieferumfang
-
Busankopplung inklusiveNein
Erfassung
-
Erfassungswinkel180 - 180
-
Erfassungswinkel horizontal0 - 180
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Werkstoff
-
WerkstoffThermoplast
Texte
-
FunktionSperrfunktion parametrierbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild 75261159
-
Produktdatenblatt

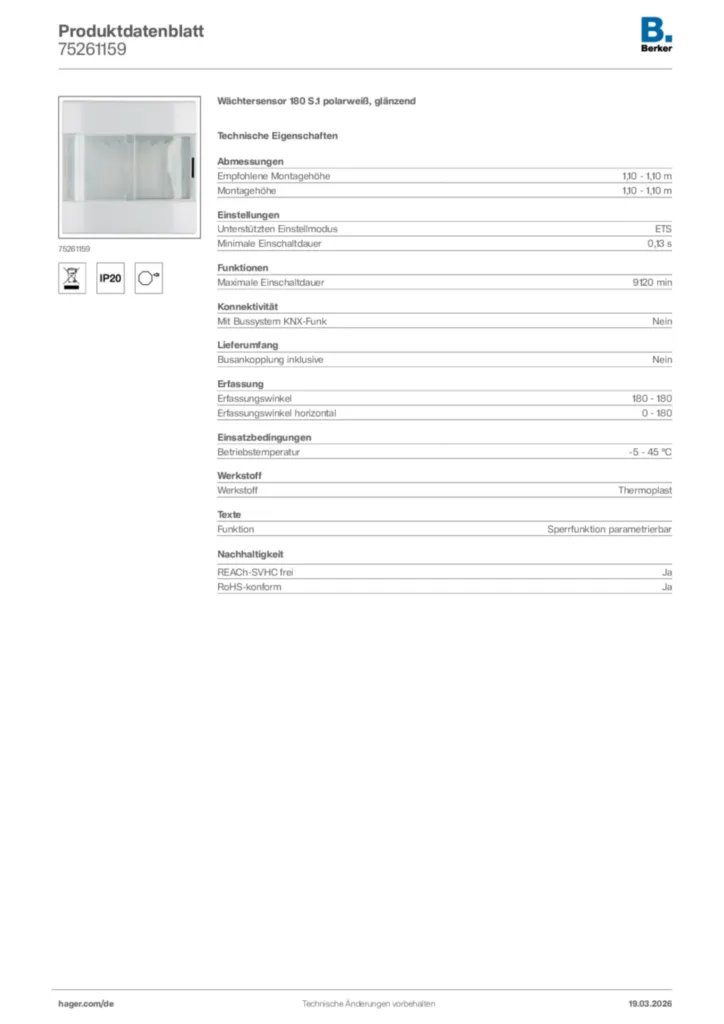

Berker Produktdatenblatt 75261159
Wächtersensor 180 S.1 polarweiß, glänzend
PDF -
Montageanleitung
Bedienungs- und Montageanleitung für 7526xx - KNX Wächter 1,1 m/2,2 m, KNX Wächter Komfort 1,1 m/2,2 m (DE-EN-NL-FR-NO, Stand: 12.2002)
Montageanleitung en-GB, fr-FR, de-DE, nl-NL, nn-NO 2020-01-01
PDF283,81 kB -
KNX Produktdatenbank
KNX Database (from ETS2) for 752611xx-752612xx - KNX controller (2006-04)
KNX Produktdatenbank International 2023-08-25
VD190,49 kB
KNX Database (from ETS2) for 752611xx-752612xx - KNX controller (2006-04)
KNX Produktdatenbank International 2023-08-25
VD123,92 kB -
Applikationshandbuch
Applikationsbeschreibung ETS für 75261xx - KNX Wächter (DE, 2001-05)
Applikationshandbuch de-DE 2020-01-01
PDF387,81 kB
Applikationsbeschreibung ETS für 75261xx - KNX Wächter (EN, 2000-12)
Applikationshandbuch en-GB 2020-01-01
PDF373,76 kB
Mehr Downloads
Ausschreibungstext
Wächtersensor 180 S.1 polarweiß, glänzend
Der Wächtersensor 180 ist ein instabus-Anwendermodul zum Aufstecken auf den Busankoppler Up. Er besitzt einen Passiv-Infrarot-Detektor (PIR) mit einem Erfassungsbereich von 180°. Der Erfassungsbereich ist auf eine Einbauhöhe von 1,10 m abgestimmt. Er hat eine Tiefe von 10 m und eine Breite von 2 x 6 m. Durch das Aufstecken einer Blende kann der Erfassungsbereich auf 90° eingeschränkt werden. Der Wächtersensor 180 registriert Bewegungen innerhalb seines Erfassungsbereiches und veranlasst den Busankoppler, ein Telegramm zu erzeugen und auf den Bus zu senden. Das Telegrammformat ist von der parametrierten Applikation abhängig. Alle Funktionen des Wächtersensors sind in der Applikation parametrierbar. Der Datenaustausch zwischen Wächtersensor und Busankoppler erfolgt über die Anwenderschnittstelle (AST). Unterputz-Installation, Standard-/Flächen/Designprogramm.
Empfohlene Montagehöhe: 1,10 - 1,10 m
Minimale Einschaltdauer: 0,13 s
Busankopplung inklusive: Nein
Betriebstemperatur: -5 - 45 °C
Werkstoff: Thermoplast
Fabrikat : Berker oder gleichwertig
Artikel : 75261159
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Der Wächtersensor 180 ist ein instabus-Anwendermodul zum Aufstecken auf den Busankoppler Up. Er besitzt einen Passiv-Infrarot-Detektor (PIR) mit einem Erfassungsbereich von 180°. Der Erfassungsbereich ist auf eine Einbauhöhe von 1,10 m abgestimmt. Er hat eine Tiefe von 10 m und eine Breite von 2 x 6 m. Durch das Aufstecken einer Blende kann der Erfassungsbereich auf 90° eingeschränkt werden. Der Wächtersensor 180 registriert Bewegungen innerhalb seines Erfassungsbereiches und veranlasst den Busankoppler, ein Telegramm zu erzeugen und auf den Bus zu senden. Das Telegrammformat ist von der parametrierten Applikation abhängig. Alle Funktionen des Wächtersensors sind in der Applikation parametrierbar. Der Datenaustausch zwischen Wächtersensor und Busankoppler erfolgt über die Anwenderschnittstelle (AST). Unterputz-Installation, Standard-/Flächen/Designprogramm.
Empfohlene Montagehöhe: 1,10 - 1,10 m
Minimale Einschaltdauer: 0,13 s
Busankopplung inklusive: Nein
Betriebstemperatur: -5 - 45 °C
Werkstoff: Thermoplast
Fabrikat : Berker oder gleichwertig
Artikel : 75261159
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
