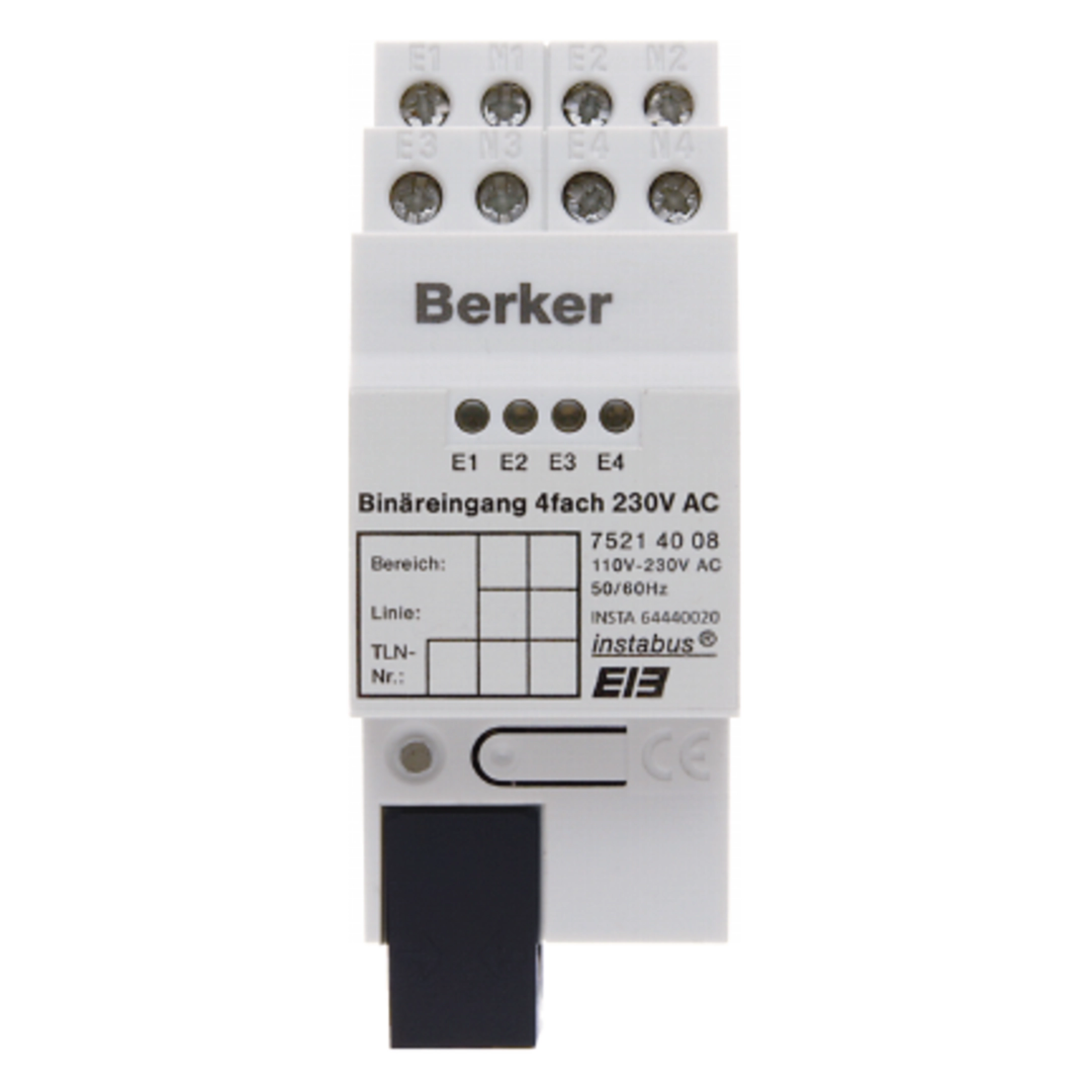

Binäreingang 4fach 230 V AC REG KNX lichtgrau 75214008
EAN
4011334237495
Marke
Berker
VPE
1 Stück
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Produkt nicht mehr lieferbar
Technische Merkmale
Einstellungen
-
Unterstützten EinstellmodusETS
Elektrischer Strom
-
Anzahl Eingangsstromkreise4
Ausstattung
-
Externe Abfragespannung notwendigJa
-
Funk bidirektionalNein
Konnektivität
-
Mit Bussystem KNX-FunkNein
Installation, Montage
-
Montage aufDIN Schiene
Beleuchtung
-
LED-SteuerungNein
Werkstoff
-
FarbeLichtgrau
-
RAL Nummer7035
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Spannung
-
Eingangsspannung110 - 230 V
-
Betriebsspannung über Bus21 - 32 V
-
VersorgungsspannungsartAC
Abmessungen
-
Höhe90 mm
-
Tiefe65 mm
Texte
-
AnschlussartMit Schraubklemmen
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild 75214008
-
Produktdatenblatt
Berker Produktdatenblatt 75214008
Binäreingang 4fach 230 V AC REG KNX lichtgrau
PDF -
Montageanleitung
Bedienungs- und Montageanleitung für 75214008, 75216001, 75218001 - Binäreingänge REG 230V 4-/8fach, 24V 6fach (DE, Stand: 08.2010)
Montageanleitung de-DE 2020-01-01
PDF361,40 kB
Bedienungs- und Montageanleitung für 75214008-75216001-75218001 - Binäreingänge REG 230V 4-/8fach, 24V 6fach (EN, 2010-08)
Montageanleitung en-GB 2020-01-01
PDF360,48 kB -
KNX Produktdatenbank
KNX Database (from ETS2) for 75214008 - Binary input 4gang RMD 230 V (2005-11)
KNX Produktdatenbank International 2023-08-25
VD1287,90 kB
KNX Database (from ETS2) for 75214008 - Binary input 4gang RMD 230 V (2005-11)
KNX Produktdatenbank International 2023-08-25
VD1310,59 kB -
Applikationshandbuch
Applikationsbeschreibung ETS für 75214008 - Binäreingang 4fach REG 230 V (DE, 2002-06)
Applikationshandbuch de-DE 2020-01-01
PDF302,91 kB
Mehr Downloads
Ausschreibungstext
Binäreingang 4fach 230 V AC REG KNX lichtgrau
Binäreingang 4-fach 230 V AC REG, lichtgrau, mit 4 LED zur Anzeige der anliegenden Eingangssignale, Montage auf Hutprofilschiene, als Schnittstelle des KNX zu konventionellen Installationssystemen mit 230 V- Schaltgeräten, erfasst mit seinen vier voneinander unabhängigen Eingängen 230 V- Spannungssignale und sendet entsprechend den Applikationseinstellungen Telegramme auf den KNX. Zuordnung der 4 Eingänge zu verschiedenen Funktionen möglich, Applikationseigenschaften: Freie Zuordnung der Funktionen Schalten, Dimmen, Jalousie, Wertgeber zu den 4 Eingängen, freie Zuordnung der Funktionen - Impulszähler - und - Schaltzähler - zu den Eingängen 1 und 2 (Eingänge 3 und 4 reserviert für die Synchronsignale), Signalanzeige über 4 gelbe Status-LED, Status-LED leuchten bei anliegendem Signal auf und sind nicht parametrierbar. Sperrobjekt zum Sperren einzelner Eingänge (Polarität des Sperrobjekts einstellbar). Verzögerung bei Busspannungswiederkehr und Entprellzeit zentral einstellbar. Verhalten bei Busspannungswieder- kehr für jeden Eingang separat parametrierbar. Telegrammratenbegrenzung allgemein für alle Eingänge parametrierbar. Funktionen: Schalten (EIN, AUS, UM), Dimmen (Einflächen-, Zweiflächendimmen), Jalousie (Einflächen-, Zweiflächenbetrieb), Lichtszenenneben- stelle mit Speicherfunktion, Lichtszenennebenstelle ohne Speicherfunktion, Wertgeber Helligkeit, Wertgeber Temperatur, Impulszähler (nur Kanal 1 und 2), Schaltzähler (nur Kanal 1 und 2).
Anzahl Eingangsstromkreise: 4
Externe Abfragespannung notwendig: Ja
Funk bidirektional: Nein
Montage auf: DIN Schiene
LED-Steuerung: Nein
Farbe: Lichtgrau
RAL Nummer: 7035
Eingangsspannung: 110 - 230 V
Betriebsspannung über Bus: 21 - 32 V
Versorgungsspannungsart: AC
Fabrikat : Berker oder gleichwertig
Artikel : 75214008
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Binäreingang 4-fach 230 V AC REG, lichtgrau, mit 4 LED zur Anzeige der anliegenden Eingangssignale, Montage auf Hutprofilschiene, als Schnittstelle des KNX zu konventionellen Installationssystemen mit 230 V- Schaltgeräten, erfasst mit seinen vier voneinander unabhängigen Eingängen 230 V- Spannungssignale und sendet entsprechend den Applikationseinstellungen Telegramme auf den KNX. Zuordnung der 4 Eingänge zu verschiedenen Funktionen möglich, Applikationseigenschaften: Freie Zuordnung der Funktionen Schalten, Dimmen, Jalousie, Wertgeber zu den 4 Eingängen, freie Zuordnung der Funktionen - Impulszähler - und - Schaltzähler - zu den Eingängen 1 und 2 (Eingänge 3 und 4 reserviert für die Synchronsignale), Signalanzeige über 4 gelbe Status-LED, Status-LED leuchten bei anliegendem Signal auf und sind nicht parametrierbar. Sperrobjekt zum Sperren einzelner Eingänge (Polarität des Sperrobjekts einstellbar). Verzögerung bei Busspannungswiederkehr und Entprellzeit zentral einstellbar. Verhalten bei Busspannungswieder- kehr für jeden Eingang separat parametrierbar. Telegrammratenbegrenzung allgemein für alle Eingänge parametrierbar. Funktionen: Schalten (EIN, AUS, UM), Dimmen (Einflächen-, Zweiflächendimmen), Jalousie (Einflächen-, Zweiflächenbetrieb), Lichtszenenneben- stelle mit Speicherfunktion, Lichtszenennebenstelle ohne Speicherfunktion, Wertgeber Helligkeit, Wertgeber Temperatur, Impulszähler (nur Kanal 1 und 2), Schaltzähler (nur Kanal 1 und 2).
Anzahl Eingangsstromkreise: 4
Externe Abfragespannung notwendig: Ja
Funk bidirektional: Nein
Montage auf: DIN Schiene
LED-Steuerung: Nein
Farbe: Lichtgrau
RAL Nummer: 7035
Eingangsspannung: 110 - 230 V
Betriebsspannung über Bus: 21 - 32 V
Versorgungsspannungsart: AC
Fabrikat : Berker oder gleichwertig
Artikel : 75214008
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
