Gehäuseunterteil 2fach waagerecht mit Rahmen, 4 Leitungseinf. AP W.1 grau 6719323515
EAN
4011334390077
Marke
Berker
VPE
5 Stück
Preisgruppe
B100
Preis
19,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Leitungseinführung 6 Produkte verfügbar -
Zubehör 1 Produkte verfügbar
Vervollständigen Sie Ihr System
-
18033515
Leitungseinführung für 2 Leitungen W.1 grau
2,10 € / Stück* -
18143515Rohr- und Leitungseinführung W.1 grau
1,92 € / Stück* -
18153515Kombinations-Verbinder W.1 grau
1,76 € / Stück* -
18163515Leitungseinführung M20 x 1,5 verschraubbar W.1 grau
6,20 € / Stück* -
18163525Leitungseinführung M20 x 1,5 verschraubbar mit Überwurfmutter W.1 grau
6,20 € / Stück* -
18893505Rohreinführung 2fach M20x1,5 W.1, grau
7,20 € / Stück*
-
18033500
Abdeckstopfen für Schraublöcher von Gehäuse AP W.1
1,65 € / Stück*
Technische Merkmale
Kapazität
-
Anzahl Module2
Abmessungen
-
Höhe76 mm
-
Breite147 mm
-
Tiefe56 mm
Ausstattung
-
Mit KabeleinführungJa
Installation, Montage
-
Montage aufAufputz
Werkstoff
-
WerkstoffThermoplast
-
OberflächeUnbehandelt
-
FarbeGrau
-
RAL Nummer7011
-
GlanzgradMatt
Zubehör
-
Mit RahmenabdeckungJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP55
-
Stoßfestigkeit IKIK05
Einsatzbedingungen
-
Betriebstemperatur-15 - 30 °C
Texte
-
DichtungMit vollflächiger Dichtung an der Gehäuserückseite für rückseitige Leitungseinführung und Putzausgleich
-
MontageartFür waagerechte Montage
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

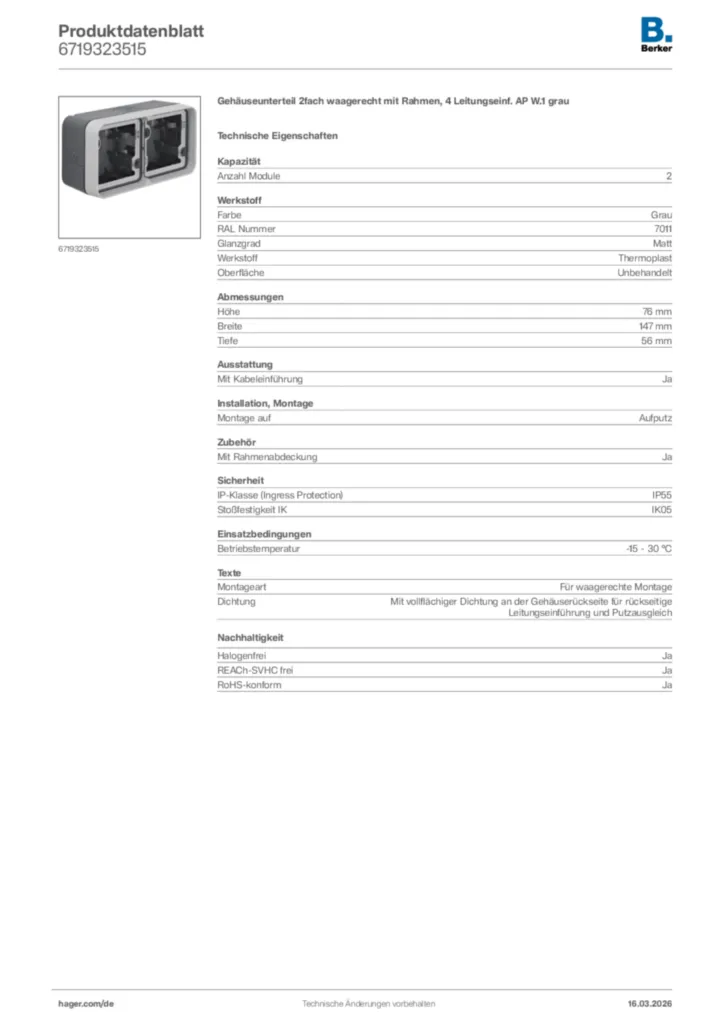

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild 6719323515
-
Technische Broschüre
Wir rocken easy
Die intelligente Haussteuerung für Neubau und Modernisierung (24DE0020-02)
PDF236,74 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
Bestellhilfe Berker W.1
November 2023 (23DE0121)
PDF6,87 MB
KNX Gebäudesteuerung
Bestellübersicht Mai 2024 (24DE0020-07)
PDF60,54 MB
KNX easy
Bestellübersicht Mai 2024 (24DE0020-06)
PDF11,38 MB -
Technische Beilage (single-product)
Technischer Anhang - Schalterprogramme und Gebäudesteuerung Allgemein
Stand: 01.04.2022
PDF40,42 MB
Wassergeschütztes Programm W.1 - Chemische Beständigkeit (DE, 07-2021)
Technische Beilage (single-product) de-DE 2015-07-13
PDF514,30 kB
Wassergeschütztes Programm W.1 - Chemische Beständigkeit (EN, 07-2021)
Technische Beilage (single-product) en-GB 2015-07-13
PDF518,42 kB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung International 2021-07-27
PDF79,34 kB
Konformitätserklärung International 2022-04-26
PDF164,12 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
13283502Rahmen 1f für UP-Montage, mit Dichtung, W.1, polarweiß matt5,60 €/ Stück * -
2
13283505Rahmen 1f für UP-Montage, mit Dichtung, W.1grau5,60 €/ Stück * -
3
13293502Rahmen 2f waagerecht für UP-Montage, mit Dichtung W.1, polarweiß matt10,70 €/ Stück * -
4
13293505Rahmen 2f waagerecht für UP-Montage, mit Dichtung W.1grau10,70 €/ Stück * -
5
13293512Rahmen 2f senkrecht für UP-Montage, mit Dichtung W.1 polarweiß matt10,70 €/ Stück *
Ausschreibungstext
Gehäuseunterteil 2fach waagerecht mit Rahmen, 4 Leitungseinf. AP W.1 grau
Gehäuse 2-fach waagerecht, mit Rahmen AP. Für waagerechte Montage, mit 4 Leitungseinführungen, mit einer Einführung für 2 Leitungen und einer Einführung für Leitung oder Rohr. Durch die seitliche Anordnung der oberen/unteren Leitungseinführung besonders geeignet zur Montage neben Türrahmen o. ä. Durch die zusätzlichen seitlichen Leitungseinführungen besonders geeignet für z.B. Werkbänke. Vollflächige Dichtung unter dem Gehäuseboden zur Abdichtung der Gehäuserückseite, eine Wago 2-Leiter Verbindungsklemme für Verdrahtung beiliegend, zwei Einrastplätze für Wago 2-Leiter Verbindungsklemmen im Gehäuseboden. Nur bei Montage mit einem modularen Einsatz AP/UP der Produktlinie W.1 wird der Schutzgrad IP55 erreicht.
Anzahl Module: 2
Höhe: 76 mm
Breite: 147 mm
Tiefe: 56 mm
Mit Kabeleinführung: Ja
Montage auf: Aufputz
Werkstoff: Thermoplast
Oberfläche: Unbehandelt
Mit Abdeckrahmen: Ja
Halogenfrei: Ja
Farbe: Grau
RAL Nummer: 7011
Glanzgrad: Matt
Schutzart IP: IP55
Fabrikat : Berker oder gleichwertig
Artikel : 6719323515
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Gehäuse 2-fach waagerecht, mit Rahmen AP. Für waagerechte Montage, mit 4 Leitungseinführungen, mit einer Einführung für 2 Leitungen und einer Einführung für Leitung oder Rohr. Durch die seitliche Anordnung der oberen/unteren Leitungseinführung besonders geeignet zur Montage neben Türrahmen o. ä. Durch die zusätzlichen seitlichen Leitungseinführungen besonders geeignet für z.B. Werkbänke. Vollflächige Dichtung unter dem Gehäuseboden zur Abdichtung der Gehäuserückseite, eine Wago 2-Leiter Verbindungsklemme für Verdrahtung beiliegend, zwei Einrastplätze für Wago 2-Leiter Verbindungsklemmen im Gehäuseboden. Nur bei Montage mit einem modularen Einsatz AP/UP der Produktlinie W.1 wird der Schutzgrad IP55 erreicht.
Anzahl Module: 2
Höhe: 76 mm
Breite: 147 mm
Tiefe: 56 mm
Mit Kabeleinführung: Ja
Montage auf: Aufputz
Werkstoff: Thermoplast
Oberfläche: Unbehandelt
Mit Abdeckrahmen: Ja
Halogenfrei: Ja
Farbe: Grau
RAL Nummer: 7011
Glanzgrad: Matt
Schutzart IP: IP55
Fabrikat : Berker oder gleichwertig
Artikel : 6719323515
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
