Steckdose SCHUKO 2f. waag. mit Klappdeckel mit Beschriftungsfeld W.1, polarweiß 47753532
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
Frequenz50 - 60 Hz
-
Nennstrom16 A
-
Nennspannung250 V
-
Betriebstemperatur-15 - 30 °C
-
Anschluss-/SteckertypSteckklemme
-
Leiterquerschnitt1,0 - 2,5 mm²
-
Mit erhöhtem BerührungsschutzNein
-
Stoßfestigkeit IKIK05
-
Schutzart IPIP55
-
Einbautiefe Unterputz-Dosen0
-
Höhe76 mm
-
Breite147 mm
-
Tiefe63 mm
-
FarbePolarweiß
-
RAL Nummer9010
-
GlanzgradMatt
-
WerkstoffThermoplast
-
Montage aufAufputz
-
Anschluss-/SteckertypSteckanschluss
-
MontageartSchraubbefestigung
-
Anschluss-/Steckertyp SteckdoseSCHUKO
-
Verdrehter ZentraleinsatzNein
-
Mit KlappdeckelJa
-
Mit Schutzleiterkontakt rundNein
-
Mit SignallampeNein
-
Mit SchlossNein
-
Mit BeschriftungsfeldJa
-
Anzahl Module2
-
AufdruckOhne Aufdruck
-
VerdrahtungEinsätze durchverdrahtet
-
SchutzOhne erhöhten Berührungsschutz
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

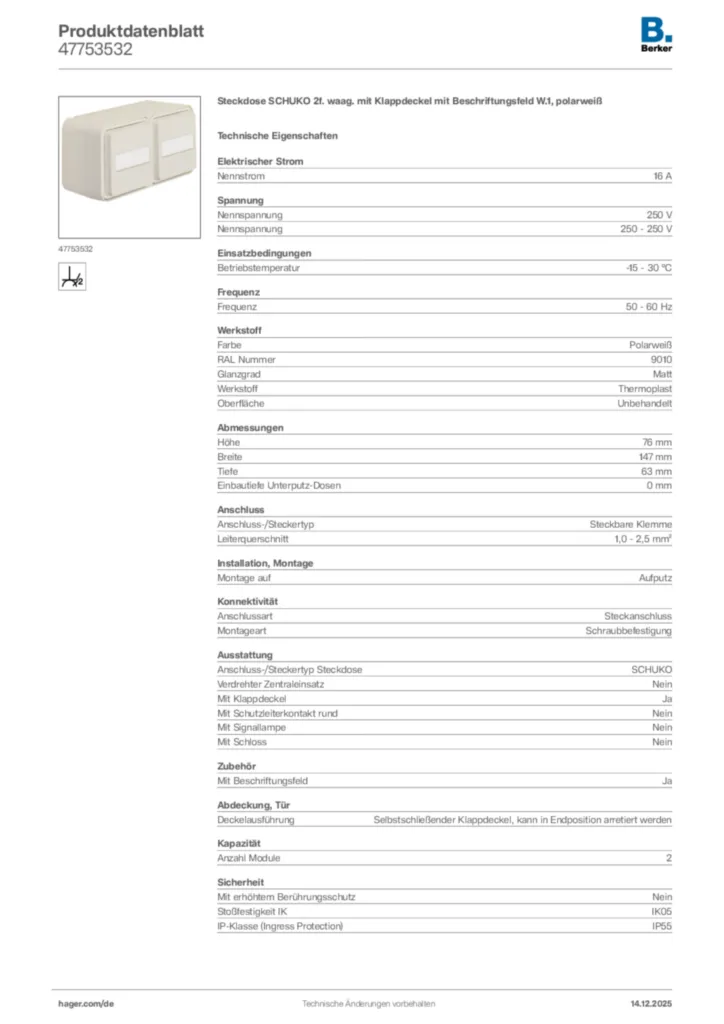

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild 47753532
-
Technische Beilage (single-product)
Technischer Anhang - Schalterprogramme und Gebäudesteuerung Allgemein
Technische Beilage (multi-product) de-DE 2022-02-23
PDF40,42 MBWassergeschütztes Programm W.1 - Chemische Beständigkeit (DE, 07-2021)
Technische Beilage (single-product) de-DE 2015-07-13
PDF514,30 kBWassergeschütztes Programm W.1 - Chemische Beständigkeit (EN, 07-2021)
Technische Beilage (single-product) en-GB 2015-07-13
PDF518,42 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Tools de-DE 2024-03-27
URL -
Produktzertifikat
Produktzertifikat en-GB 2024-03-19
PDF1,39 MB -
Konformitätserklärung
Konformitätserklärung International 2022-04-26
PDF164,12 kB
Ausschreibungstext
Steckdose SCHUKO® 2-fach waagerecht mit Klappdeckel AP - Beschriftungsfeld, IP55, Beschriftungsfeld ca. 50 x 16 mm, Beschriftungsfeldhöhe für P-touch Band 12 mm ausgelegt. Für waagerechte Montage, Einsätze durchverdrahtet, mit Steckklemmen, mit einer Einführung für 2 Leitungen und einer Einführung für Leitung oder Rohr, die obere und untere Einführung für Leitungen sind seitlich angeordnet und daher besonders geeignet für die Montage neben Türrahmen o. ä. vollflächige Dichtung unter dem Gehäuseboden zur Abdichtung der Gehäuserückseite, mit zufallendem Klappdeckel, manuell einrastbar, um den Schutzgrad IP55 zu erreichen, gut zugängliche, trichterförmige Montagelöcher in den Gehäusen, eine Wago 2-Leiter Verbindungsklemme für Verdrahtung beiliegend, zwei Einrastplätze für Wago 2-Leiter Verbindungsklemmen im Gehäuseboden, viel Platz zur Verdrahtung unter den Sockeln der Einsätze (Hohlboden), einfache Montage des Einsatzes im Gehäuse durch Einrasten, sichere Fixierung des Rahmens am Gehäuse über Bajonett-Schnellverschluss, Verbindungsklemmen nach VDE 0620, Bauart DIN 49440. Gehäuseschrauben und Klappdeckelfedern aus Edelstahl Rostfrei. Aufputz-Installation. Material: Kunststoff, Thermoplast, schlagfest.
Nennstrom: 16 A
Frequenz: 50 - 60 Hz
Nennspannung: 250 V
Betriebstemperatur: -15 - 30 °C
Anschluss-/Steckertyp: Steckklemme
Leiterquerschnitt: 1,0 - 2,5 mm²
Mit erhöhtem Berührungsschutz: Nein
Stoßfestigkeit IK: IK05
Schutzart IP: IP55
Abmessungen: 76 x 147 mm
Einbautiefe Unterputz-Dosen: 0 mm
Farbe: Polarweiß
RAL Nummer: 9010
Glanzgrad: Matt
Werkstoff: Thermoplast
Anschluss-/Steckertyp: Steckanschluss
Montage auf: Aufputz
Montageart: Schraubbefestigung
Anschluss-/Steckertyp Steckdose: SCHUKO
Verdrehter Zentraleinsatz: Nein
Mit Klappdeckel: Ja
Mit Schutzleiterkontakt rund: Nein
Mit Signallampe: Nein
Mit Beschriftungsfeld: Ja
Aufdruck: Ohne Aufdruck
Fabrikat : Berker oder gleichwertig
Artikel : 47753532
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
