Hager

41090002

Steckdose SCHUKO mit LED-Orientierungslicht Arsys weiß, glänzend
Best-Nr.
41090002
EAN-Nr.
4011334365853
VPE
10 Stück
Preisgruppe
B010
Preis
61,90 € / Stück *

Technische Merkmale

  • Montageart
    • Unterputz
  • Schutzart
    • IP20
  • Farbe
    • weiß glänzend
  • Haupt-Designlinie
    • Berker Arsys
  • Nennspannung
    • 250 V AC
  • Frequenz
    • 50/60 Hz
  • Nennstrom
    • 16 A
  • Verbindungsklemmen
    • nach VDE 0620-1:2021-02
  • Bauart
    • nach DIN 49440
  • Verbindungsklemmen
    • nach IEC 60884-1
  • Werkstoff
    • Thermoplast
  • Nennstrom
    • 16 A
  • Farbe
    • weiß
  • Aufdruck
    • ohne Aufdruck
    • erhöhtem Berührungsschutz
    • mit Schraub-Liftklemmen
    • Zusatznutzen durch Kombination einer Steckdose mit einem Orientierungslicht
    • mit Spreizkrallen
    • erhöhter Berührungsschutz
    • Achtung! Artikel mit speziellem UP-Einsatz.
      Zentralstücke mit LED-Orientierungslicht sind nicht mit den Standard-Steckdoseneinsätzen kompatibel.

Downloads

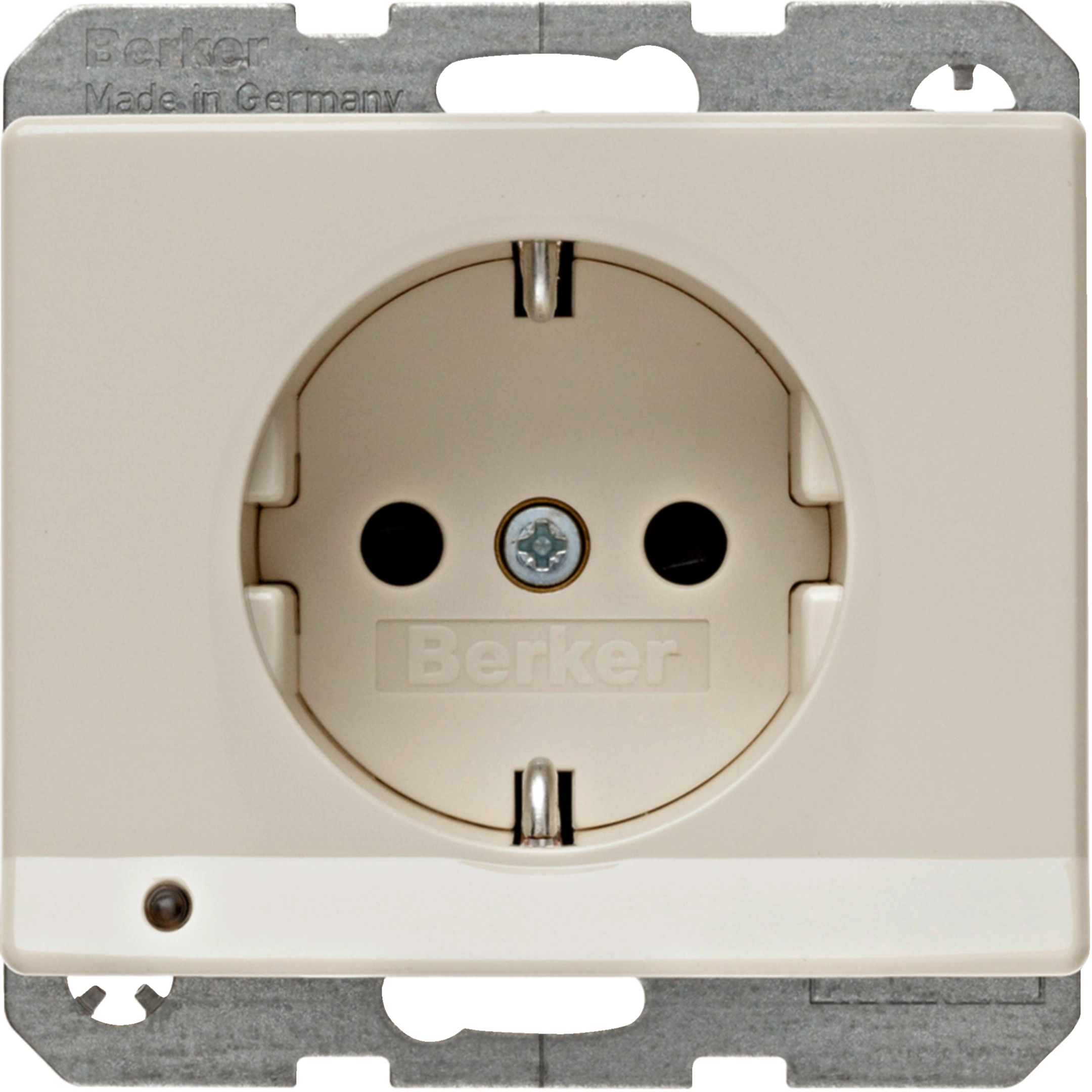

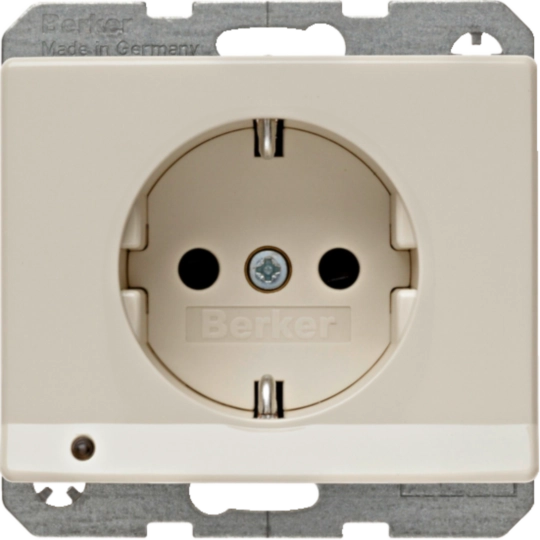

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für 41090002

  • Bedienungs- & Montageanleitungen

  • Bedienungs- und Montageanleitung für 4109xx - Steckdose SCHUKO mit LED-Orientierungslicht (DE-EN, Stand: 03.2012)

    PDF
    596 KB
  • Technischer Anhang

  • Technischer Anhang - Schalterprogramme und Gebäudesteuerung Allgemein

    Stand: 01.11.2020

    PDF
    8 MB
Weitere Downloads

Systemtext

Arsys Programmbeschreibung (Langtext)

Schalterprogramm aus Duroplast, kratzunempfindlich, in den Farben polarweiß (ähnlich RAL 9010), weiß (ähnlich RAL 1013), braun glänzend (ähnlich RAL 8011). Zusätzliche Materialien Edelstahl, Aluminium hellbronze lackiert und Aluminium gold eloxiert erhältlich. Rahmen 1-fach - 5-fach, unterschiedliche Gestaltung für senkrechte und waagerechte Montage.

Rechteckige Grundform und abgerundeten Ecken mit 4,5 mm Rundungsradius, mit einer kugelförmig (500 mm Durchmesser) gewölbten Geometrie und glänzenden oder matten Oberflächen. Wippen/Abdeckungen mit einer Kantenlänge von 52,5 mm x 71 mm und abgerundeten Ecken mit 2 mm Rundungsradius.

Installationsgeräte sind teilweise mittels eines separaten Dichtungssets wassergeschützt UP IP 44 einsetzbar.

Möglichkeit der Beschriftung teilweise durch beschriftbare Wippen/Abdeckungen möglich. Abriebfeste Kennzeichnung der Produkte durch Bedruckung.

Beleuchtbar nach Arbeitsstättenverordnung.

Das eingesetzte Material ist halogenfrei und UV-stabil, die Oberflächen sind leicht zu reinigen und sind desinfektionsmittelbeständig.

Über 200 Anwendungen.
Arsys Duroplast Programmbeschreibung (Kurztext)

Schalterprogramm aus Duroplast, mit rechteckiger Grundform und abgerundeten Ecken mit 4,5 mm Rundungsradius. Mit gewölbter Geometrie, glänzender Oberfläche.

Wippen/Abdeckungen mit einer Kantenlänge von 52,5 mm x 71 mm und abgerundeten Ecken mit 2 mm Rundungsradius.
Arsys hellbronze Programmbeschreibung (Kurztext)

Schalterprogramm aus Aluminium, hellbronze lackiert, mit rechteckiger Grundform und abgerundeten Ecken mit 4,5 mm Rundungsradius. Mit gewölbter Geometrie, mattierte Oberfläche.

Wippen/Abdeckungen mit einer Kantenlänge von 52,5 mm x 71 mm und abgerundeten Ecken mit 2 mm Rundungsradius.
Arsys Edelstahl Programmbeschreibung (Kurztext)

Schalterprogramm aus Edelstahl, mit rechteckiger Grundform und abgerundeten Ecken mit 4,5 mm Rundungsradius. Mit gewölbter Geometrie, mattierte Oberfläche.

Wippen/Abdeckungen mit einer Kantenlänge von 52,5 mm x 71 mm und abgerundeten Ecken mit 2 mm Rundungsradius.
Arsys Steckdosen (Vortext)

Steckdosen mit kompakter Bauform, verwindungsfester Tragring mit Ausricht-Markierungen und Aussparungen für zusätzliche Schraubbefestigung. Mit seitlicher Leitungseinführung zur Sichtkontrolle im eingebauten Zustand, leicht zugängliche Krallenschrauben.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Steckdose SCHUKO mit LED-Orientierungslicht Arsys weiß, glänzend
Steckdose SCHUKO® mit LED-Orientierungslicht mit erhöhtem Berührungsschutz, Kombination von Steckdose und Orientierungslicht, integrierter Helligkeitssensor schaltet bei Dämmerung das Orientierungslicht ein und bei ausreichend Helligkeit aus, Durchverdrahtung möglich, lange Lebensdauer durch LED, weißes LED-Licht, mit erhöhtem Berührungsschutz, mit Schraub-Liftklemmen, mit einteiligem Erdungsbügel. Unterputz-Installation, Flächen-/Designprogramm. Material: Kunststoff, Duroplast, halogenfrei.
  • Differenzierungsmerkmal 2 - Vertrieb :erhöhtem Berührungsschutz
  • Farbe :weiß glänzend
  • Haupt-Designlinie :Berker Arsys
  • Nennspannung :250 V AC
  • Frequenz :50/60 Hz
  • Nennstrom :16 A
  • Verbindungsklemmen :nach VDE 0620-1:2021-02
  • Bauart :nach DIN 49440
  • Verbindungsklemmen :nach IEC 60884-1
  • Werkstoff :Thermoplast
  • Nennstrom :16 A
  • Farbe :weiß
  • Aufdruck :ohne Aufdruck

Fabrikat : Berker oder gleichwertig
Artikel : 41090002
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
