Schlüsselschalter für Profil-Halbzylinder wg Up IP44 383620
EAN
4011334200659
Marke
Berker
VPE
10 Stück
Preisgruppe
B040
Passende Tools
Preis
74,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Vervollständigen Sie Ihr System
Technische Merkmale
Elektrischer Strom
-
Schaltstrom16 AX (200W LED (SBL))
-
Nennstrom16 A
Installation, Montage
-
Montage aufAufputz
Spannung
-
Nennspannung250 V
Werkstoff
-
WerkstoffMetall, Kunststoff
Kennzeichnung
-
ZusammenstellungBasiselement
Konnektivität
-
MontageartSchraubbefestigung
Bedienelemente und Anzeigen
-
Anzahl der Tasten1
Abmessungen
-
Einbautiefe31 mm
-
Einbautiefe Unterputz-Dosen35 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP44
Architektur
-
Steuer-/BedienelementSchlüssel
Texte
-
MontageartFür Schraubbefestigung, Ohne Spreizkrallen
-
AnschlussartMit Schraubklemmen
-
Schaltart/VarianteAus/Wechsel
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

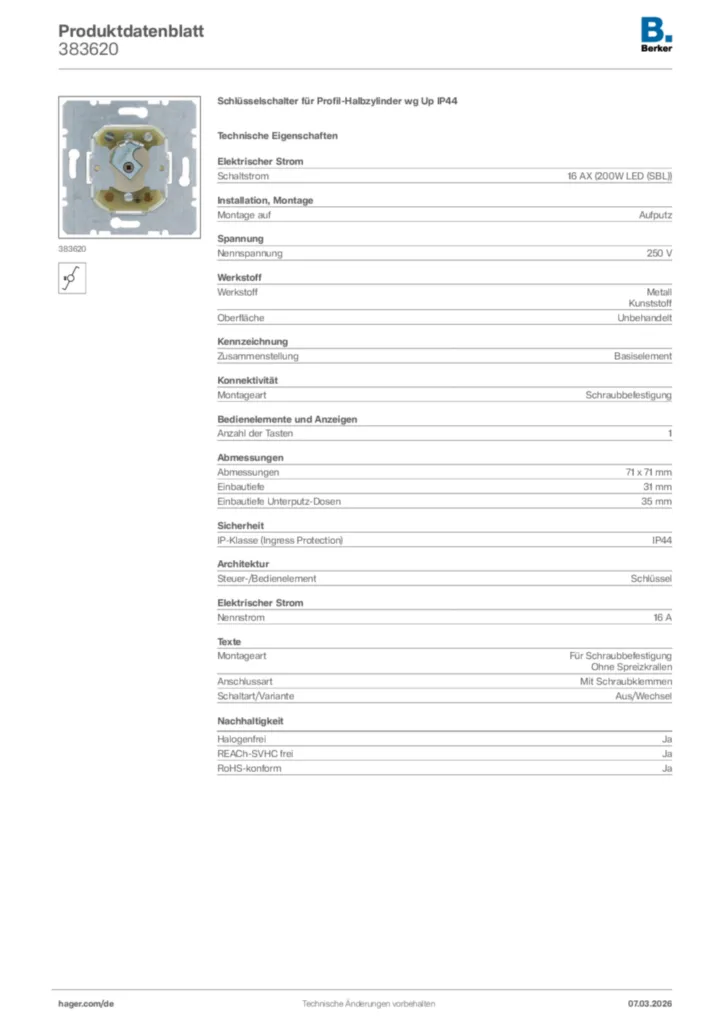

Produktbild 383620
-
Montageanleitung
Bedienungs- und Montageanleitung für 382xx, 383xx, 385xx - Schalter/Taster für Schließzylinder (DE, Stand: 03.2014)
Montageanleitung de-DE 2009-11-19
PDF191,74 kB
Bedienungs- und Montageanleitung für 382xx-383xx-385xx - Schalter/Taster für Schließzylinder (EN, 2014-03)
Montageanleitung en-GB 2009-11-19
PDF190,73 kB
Montageanleitung en-GB, de-DE 2021-11-08
PDF313,71 kB -
Flyer
Berker S.1 Designblatt
(23DE0209)
PDF297,78 kB -
Technische Beilage (single-product)
Technischer Anhang - Schalterprogramme und Gebäudesteuerung Allgemein
Stand: 01.04.2022
PDF40,42 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
Ausschreibungstext
Schlüsselschalter für Profil-Halbzylinder wg Up IP44
Schlüsselschalter für Profil-Halbzylinder mit zusätzlichem Erdungskontakt, Aus/Wechsel. Für zentrale Schließanlagen, mit Schraubklemmen, nur für Schraubbefestigung über Tragplatte.
Schaltstrom: 16 AX (200W LED (SBL))
Montage auf: Aufputz
Nennspannung: 250 V
Montageart: Schraubbefestigung
Anzahl der Tasten: 1
Abmessungen: 71 x 71 mm
Einbautiefe: 31 mm
Einbautiefe Unterputz-Dosen: 35 mm
Schutzart IP: IP44
Fabrikat : Berker oder gleichwertig
Artikel : 383620
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Schlüsselschalter für Profil-Halbzylinder mit zusätzlichem Erdungskontakt, Aus/Wechsel. Für zentrale Schließanlagen, mit Schraubklemmen, nur für Schraubbefestigung über Tragplatte.
Schaltstrom: 16 AX (200W LED (SBL))
Montage auf: Aufputz
Nennspannung: 250 V
Montageart: Schraubbefestigung
Anzahl der Tasten: 1
Abmessungen: 71 x 71 mm
Einbautiefe: 31 mm
Einbautiefe Unterputz-Dosen: 35 mm
Schutzart IP: IP44
Fabrikat : Berker oder gleichwertig
Artikel : 383620
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
