Hager

3315320069

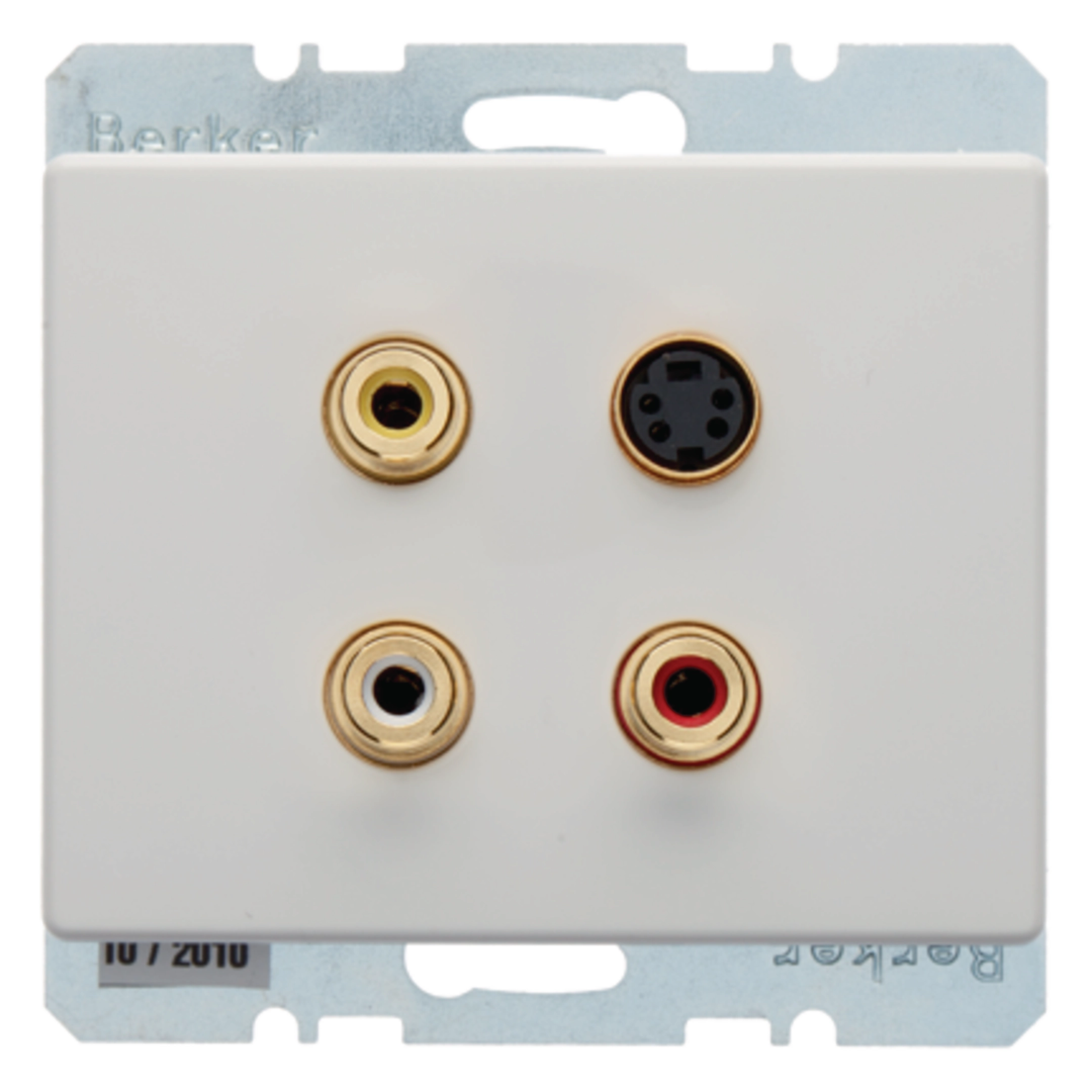

3 x Cinch/S-Video Steckdose Arsys polarweiß, glänzend
Best-Nr.
3315320069
EAN-Nr.
4011334330110
VPE
10 Stück
Preisgruppe
B010
Preis
109,00 € / Stück *

Technische Merkmale

  • Frequenzbereich Audio
    • 20 Hz…20 kHz
  • Frequenzbereich Video
    • max. 160 MHz
  • Haupt-Designlinie
    • Berker Arsys
  • Farbe
    • polarweiß glänzend
  • Werkstoff
    • Kunststoff/Metall
    • 2 Cinch Doppelbuchsen für Audioanschluss (rot, weiß)
    • S-Video Doppelbuchse
    • 1 Cinch Doppelbuchse für Videoanschluss (gelb)
    • vergoldete Kontakte
    • ohne Spreizkrallen
    • für Schraubbefestigung
    • Installations-Empfehlung:
      Firma Kaiser: "Electronic-Dose" zur Einhaltung der zulässigen Biegeradien, Art.-Nr. 1068-02 oder 9062-74
    • Für den Anschluss analoger Audio- und Videogeräte, wie z. B. Receiver, HiFi-Anlagen, DVD-Player.
    • Firma Fränkische: "Multimedia-Rohr" zur Verlegung vorkonfektionierter Anschlusskabel, Art.-Nr. 294.10.092

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für 3315320069

  • Bedienungs- & Montageanleitungen

  • Bedienungs- und Montageanleitung für 33153xx, 33154xx - Multimedia Steckdosen (DE, Stand: 08.2018)

    PDF
    1 MB
  • Technischer Anhang

  • Technischer Anhang - Schalterprogramme und Gebäudesteuerung Allgemein

    Stand: 01.11.2020

    PDF
    8 MB
Weitere Downloads

Systemtext

Arsys Steckdosen (Vortext)

Steckdosen mit kompakter Bauform, verwindungsfester Tragring mit Ausricht-Markierungen und Aussparungen für zusätzliche Schraubbefestigung. Mit seitlicher Leitungseinführung zur Sichtkontrolle im eingebauten Zustand, leicht zugängliche Krallenschrauben.
Arsys Duroplast Programmbeschreibung (Kurztext)

Schalterprogramm aus Duroplast, mit rechteckiger Grundform und abgerundeten Ecken mit 4,5 mm Rundungsradius. Mit gewölbter Geometrie, glänzender Oberfläche.

Wippen/Abdeckungen mit einer Kantenlänge von 52,5 mm x 71 mm und abgerundeten Ecken mit 2 mm Rundungsradius.
Arsys Programmbeschreibung (Langtext)

Schalterprogramm aus Duroplast, kratzunempfindlich, in den Farben polarweiß (ähnlich RAL 9010), weiß (ähnlich RAL 1013), braun glänzend (ähnlich RAL 8011). Zusätzliche Materialien Edelstahl, Aluminium hellbronze lackiert und Aluminium gold eloxiert erhältlich. Rahmen 1-fach - 5-fach, unterschiedliche Gestaltung für senkrechte und waagerechte Montage.

Rechteckige Grundform und abgerundeten Ecken mit 4,5 mm Rundungsradius, mit einer kugelförmig (500 mm Durchmesser) gewölbten Geometrie und glänzenden oder matten Oberflächen. Wippen/Abdeckungen mit einer Kantenlänge von 52,5 mm x 71 mm und abgerundeten Ecken mit 2 mm Rundungsradius.

Installationsgeräte sind teilweise mittels eines separaten Dichtungssets wassergeschützt UP IP 44 einsetzbar.

Möglichkeit der Beschriftung teilweise durch beschriftbare Wippen/Abdeckungen möglich. Abriebfeste Kennzeichnung der Produkte durch Bedruckung.

Beleuchtbar nach Arbeitsstättenverordnung.

Das eingesetzte Material ist halogenfrei und UV-stabil, die Oberflächen sind leicht zu reinigen und sind desinfektionsmittelbeständig.

Über 200 Anwendungen.
Arsys hellbronze Programmbeschreibung (Kurztext)

Schalterprogramm aus Aluminium, hellbronze lackiert, mit rechteckiger Grundform und abgerundeten Ecken mit 4,5 mm Rundungsradius. Mit gewölbter Geometrie, mattierte Oberfläche.

Wippen/Abdeckungen mit einer Kantenlänge von 52,5 mm x 71 mm und abgerundeten Ecken mit 2 mm Rundungsradius.
Arsys Edelstahl Programmbeschreibung (Kurztext)

Schalterprogramm aus Edelstahl, mit rechteckiger Grundform und abgerundeten Ecken mit 4,5 mm Rundungsradius. Mit gewölbter Geometrie, mattierte Oberfläche.

Wippen/Abdeckungen mit einer Kantenlänge von 52,5 mm x 71 mm und abgerundeten Ecken mit 2 mm Rundungsradius.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

3 x Cinch/S-Video Steckdose Arsys polarweiß, glänzend
3 x Cinch / S-Video Steckdose geeignet für den Anschluss gängiger, analoger Audio- und Videogeräte, Cinch Doppelbuchsen (vorder- und rückseitig) für Audioanschluss (rot, weiß), S-Video Doppelbuchse (vorder- und rückseitig), vergoldete Kontakte, ohne Spreizkrallen.
  • Frequenzbereich Audio :20 Hz…20 kHz
  • Frequenzbereich Video :max. 160 MHz
  • Haupt-Designlinie :Berker Arsys
  • Farbe :polarweiß glänzend
  • Werkstoff :Kunststoff/Metall

Fabrikat : Berker oder gleichwertig
Artikel : 3315320069
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich bei dem Thema Schalterprogramme & Gebäudesteuerung weiter.

06842 945-9705
