FI-Schutzschalter / Fehlerstromschutzschalter für Unterputz- und Hohlraummontage 284401
Der FI-Schutzschalter Typ A ist für Unterputz- und Hohlwandmontage geeignet und schützt nachgeschaltete Verbraucher vor Wechsel- und pulsierenden Gleichströmen. Er verfügt über eine Kombination aus Klemm- und Schraubbefestigung sowie Steckklemmen, die eine schnelle und sichere Installation ermöglichen. Dieser RCD-Schalter ist speziell für den Einsatz in Wohn- und Gewerbegebäuden konzipiert und trägt zur Erhöhung der elektrischen Sicherheit bei.
EAN
4011334459910
Marke
Berker
VPE
1 Stück
Preisgruppe
B020
Preis
198,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Mehr sehen (7)
Kompatible Produkte
-
Passend zu 553 Produkte verfügbar
Zubehör verpflichtend
-
149609Zentralstück für FI-Schutzschalter System 50x50 mm polarweiß, glänzend
5,21 € / Stück* -
14961909Zentralstück für FI-Schutzschalter System 50x50 mm polarweiß matt/samt
5,21 € / Stück* -
149602Zentralstück für FI-Schutzschalter System 50x50 mm weiß, glänzend
5,21 € / Stück* -
14961606Zentralstück für FI-Schutzschalter System 50x50 mm anthrazit matt
8,01 € / Stück* -
149601Zentralstück für FI-Schutzschalter System 50x50 mm braun, glänzend
9,30 € / Stück* -
14961404Zentralstück für FI-Schutzschalter System 50x50 mm alu matt, lackiert
12,30 € / Stück* -
149604Zentralstück für FI-Schutzschalter System 50x50 mm edelstahl, lackiert
12,30 € / Stück*
Passend zu
-
10139919Rahmen mit Beschriftungsfeld 3fach senkrecht S.1 polarweiß, matt
21,20 € / Stück* -
10148989Rahmen 4fach S.1 polarweiß, glänzend
16,10 € / Stück* -
10119959Rahmen 1fach, mit Beschriftungsfeld, S.1, alu matt
15,50 € / Stück* -
10119969Rahmen 1fach, mit Beschriftungsfeld, S.1, anthrazit matt
11,20 € / Stück* -
10128912Rahmen mit Beschriftungsfeld 2fach senkrecht S.1 weiß, glänzend
13,50 € / Stück* -
10128919Rahmen mit Beschriftungsfeld 2fach senkrecht S.1 polarweiß, glänzend
13,50 € / Stück* -
10129919Rahmen mit Beschriftungsfeld 2fach senkrecht S.1 polarweiß, matt
13,50 € / Stück* -
10129959Rahmen 2fach senkrecht, mit Beschriftungsfeld, S.1, alu matt
25,20 € / Stück* -
10129969Rahmen 2fach senkrecht, mit Beschriftungsfeld, S.1, anthrazit matt
18,70 € / Stück* -
10138912Rahmen mit Beschriftungsfeld 3fach senkrecht S.1 weiß, glänzend
21,20 € / Stück* -
10138919Rahmen mit Beschriftungsfeld 3fach senkrecht S.1 polarweiß, glänzend
21,20 € / Stück* -
10239969Rahmen 3fach waagerecht, mit Beschriftungsfeld, S.1, anthrazit matt
30,50 € / Stück* -
10228912Rahmen mit Beschriftungsfeld 2fach waagerecht S.1 weiß, glänzend
13,50 € / Stück* -
10228919Rahmen mit Beschriftungsfeld 2fach waagerecht S.1 polarweiß, glänzend
13,50 € / Stück* -
10229919Rahmen mit Beschriftungsfeld 2fach waagerecht S.1 polarweiß, matt
13,50 € / Stück* -
10229959Rahmen 2fach waagerecht, mit Beschriftungsfeld, S.1, aluminium matt
25,20 € / Stück* -
10229969Rahmen 2fach waagerecht, mit Beschriftungsfeld, S.1, anthrazit matt
18,70 € / Stück* -
10238912Rahmen mit Beschriftungsfeld 3fach waagerecht S.1 weiß, glänzend
21,20 € / Stück* -
10238919Rahmen mit Beschriftungsfeld 3fach waagerecht S.1 polarweiß, glänzend
21,20 € / Stück* -
10239919Rahmen mit Beschriftungsfeld 3fach waagerecht S.1 polarweiß, matt
21,20 € / Stück*
Technische Merkmale
Architektur
-
Polanzahl2
Spannung
-
Nennspannung230 V
-
VersorgungsspannungsartAC
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Strom
-
Nennstrom16 A
-
Schließ- und Abschaltvermögen Idm3 kA
-
Bemessungsfehlerstrom Idn30 mA
Sicherheit
-
Typ des FehlerstromschutzesA
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Betriebstemperatur-25 - 40 °C
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-22
Kapazität
-
Anzahl Module0
Abmessungen
-
Einbautiefe32 mm
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1,5 - 2,5 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter2,50 - 2,50 mm²
Texte
-
AnschlussartMit Steckklemme
-
MontageartMit Klemm-/Schraubbefestigung, Für Unterputz- und Hohlwandmontage
-
SchutzZum Schutz von nachgeschalteten Verbrauchern
-
TypTyp A für Wechsel- und pulsierende Gleichströme
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild 284401
-

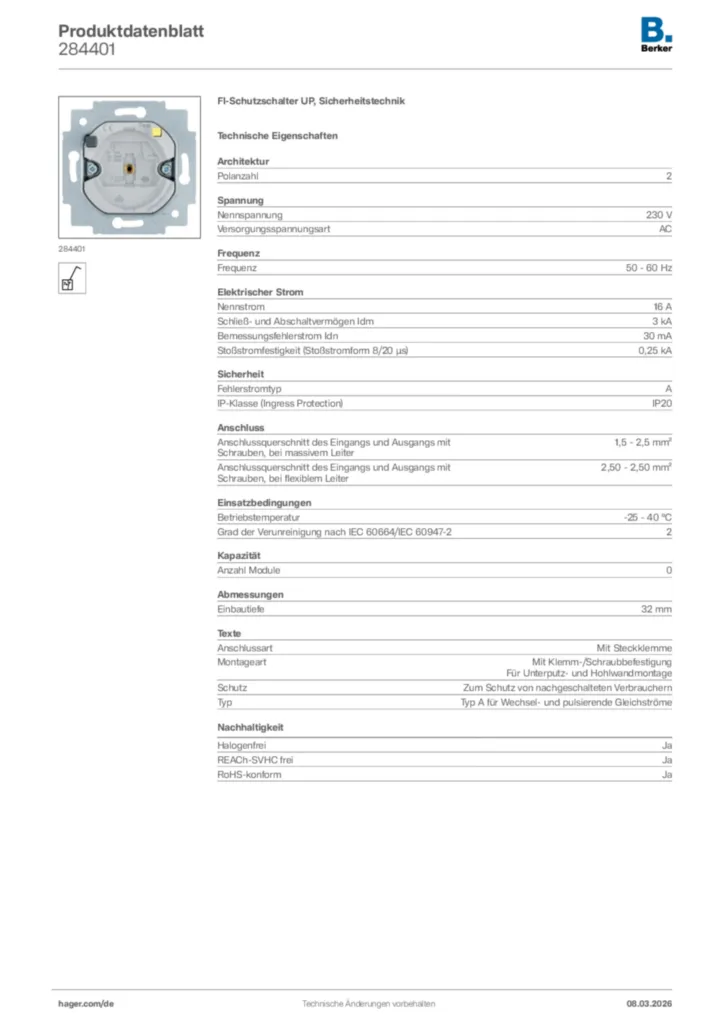

Produktdatenblatt
Berker Produktdatenblatt 284401
FI-Schutzschalter UP, Sicherheitstechnik
PDF -
Montageanleitung
Bedienungs- und Montageanleitung für 284401 - FI-Schutzschalter (DE, Stand: 01.2017)
Montageanleitung de-DE 2017-03-20
PDF531,47 kB
Bedienungs- und Montageanleitung für 284401 - FI-Schutzschalter (EN 2017-01)
Montageanleitung en-GB 2017-03-20
PDF563,91 kB
Manual for 284401 - Residual current circuit-breaker (DE-NL-FR, 2020-11)
Montageanleitung fr-FR, de-DE, nl-NL 2021-11-10
PDF900,63 kB
Manual for 284401 - Residual current circuit-breaker (EN-ES-NO, 2020-11)
Montageanleitung en-GB, es-ES, nn-NO 2021-11-10
PDF899,47 kB -
Flyer
Berker S.1 Designblatt
(23DE0209)
PDF297,78 kB -
Tools
Berker Konfigurator
Schalterbestellung ganz einfach: Form, Farbe, Material und Funktion der einzelnen Designlinien im Überblick. Bestellung per Mausklick.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
- EU Declaration of Conformity
dc23-1053
PDF220,35 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
14961404Zentralstück für FI-Schutzschalter System 50x50 mm alu matt, lackiertPreis12,30 €/ Stück *
-
2
11087103Adapterring für Zentralstück 50 x 50 mm K.5 AluPreis4,51 €/ Stück * -
3
11091616Adapterring für Zentralstück 50 x 50 mm S.1/B.3/B.7 anthrazit, mattPreis2,41 €/ Stück * -
4
11087109Adapterring für Zentralstück 50 x 50 mm K.1 polarweiß, glänzendPreis3,11 €/ Stück * -
5
11099082Adapterring für Zentralstück 50 x 50 mm S.1/B.3/B.7 weiß, glänzendPreis1,70 €/ Stück *
Ausschreibungstext
FI-Schutzschalter UP, Sicherheitstechnik
FI-Schutzschalter für Unterputz- und Hohlwandmontage zum Schutz von nachgeschalteten Verbrauchern, Typ A für Wechsel- und pulsierende Gleichströme, mit Klemm-/Schraubbefestigung und Steckklemmen.
Polanzahl: 2
Anzahl Module: 0
Nennstrom: 16 A
Schließ- und Abschaltvermögen Idm: 3 kA
Bemessungsfehlerstrom Idn: 30 mA
Typ des Fehlerstromschutzes: A
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 2,50 - 2,50 mm²
Betriebstemperatur: -25 - 40 °C
Fabrikat : Berker oder gleichwertig
Artikel : 284401
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
FI-Schutzschalter für Unterputz- und Hohlwandmontage zum Schutz von nachgeschalteten Verbrauchern, Typ A für Wechsel- und pulsierende Gleichströme, mit Klemm-/Schraubbefestigung und Steckklemmen.
Polanzahl: 2
Anzahl Module: 0
Nennstrom: 16 A
Schließ- und Abschaltvermögen Idm: 3 kA
Bemessungsfehlerstrom Idn: 30 mA
Typ des Fehlerstromschutzes: A
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 2,50 - 2,50 mm²
Betriebstemperatur: -25 - 40 °C
Fabrikat : Berker oder gleichwertig
Artikel : 284401
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
