Hager

20349011

Fußbodentemp.-Regler m. Schließer, Z.-Stk., Wippsch., Arsys hellbronze, lackiert
Best-Nr.
20349011
EAN-Nr.
4011334310143
VPE
1 Stück
Preisgruppe
B040
Preis
201,60 € / Stück *

Technische Merkmale

  • Farbe
    • hellbronze matt, lackiert
  • Nennspannung
    • 230 V AC
  • Frequenz
    • 50/60 Hz
  • Schalt-Temperaturdifferenz
    • ≈ 1 K
  • Fühler-Leitungslänge
    • 4 m
  • Einstellbereich Raumtemperatur
    • 5…30 °C
  • Nachtabsenkung
    • ≈ 5 K
  • Energieeffizienzklasse
    • I (1%)
    • mit Ein-/Ausschalter und 2 LEDs
    • z. B. für Stellantriebe stromlos geschlossen
    • Regulierknopf mit Temperaturbereichsbegrenzung
    • mit thermischer Rückführung
    • mit LED für Heizen und LED für Nachtabsenkung
    • mit Aufdruck
    • ohne Spreizkrallen
    • mit separatem Anschluss für Nachtabsenkung
    • mit Steckklemmen
    • Wird die eingestellte Temperatur unterschritten, schließt der Kontakt.
    • Neutralleiter erforderlich!

Downloads

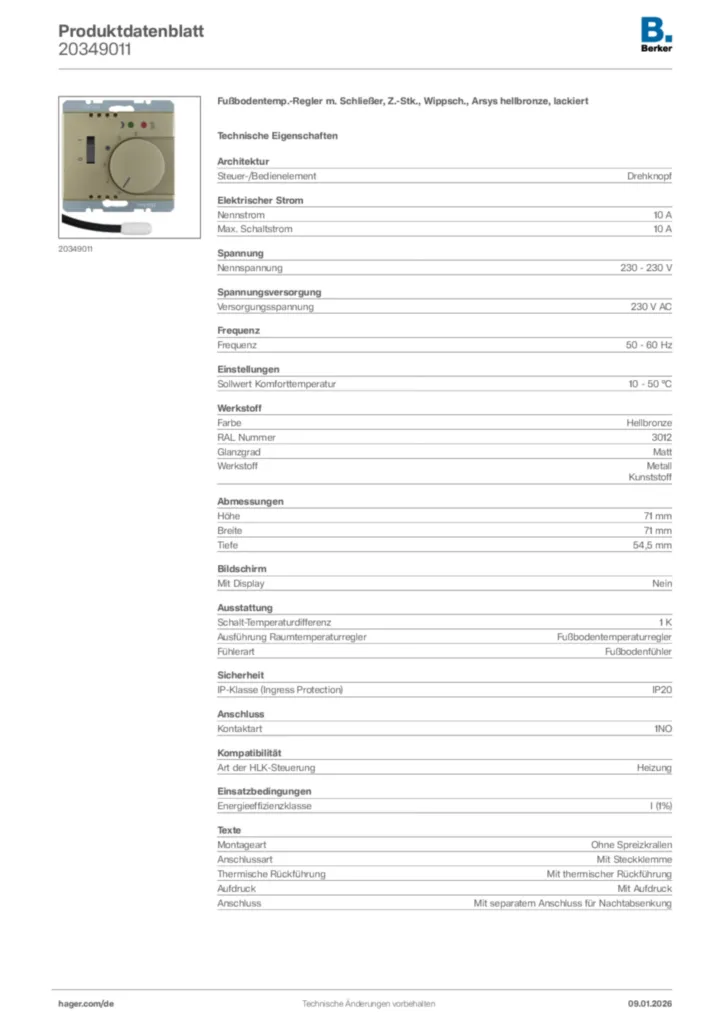

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

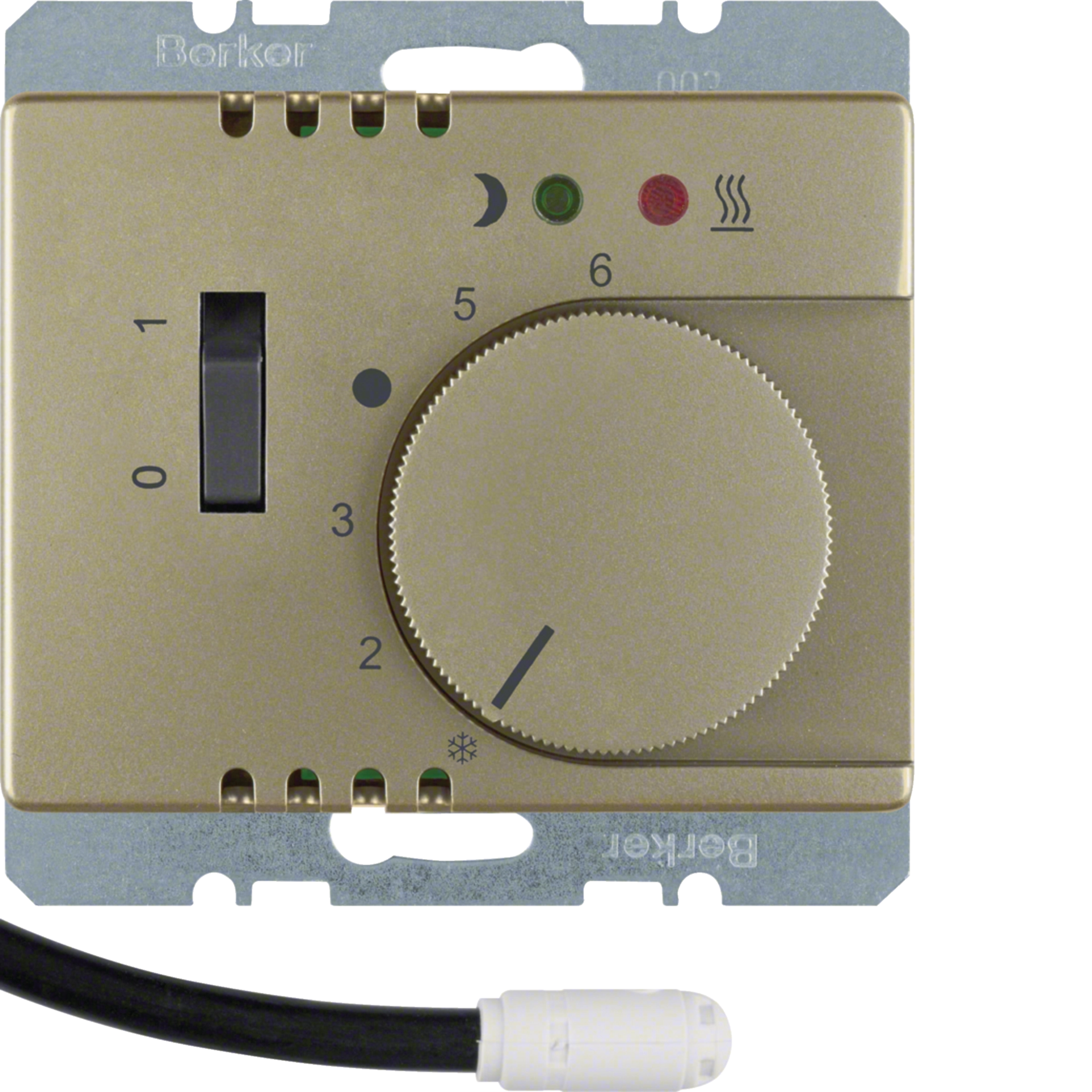

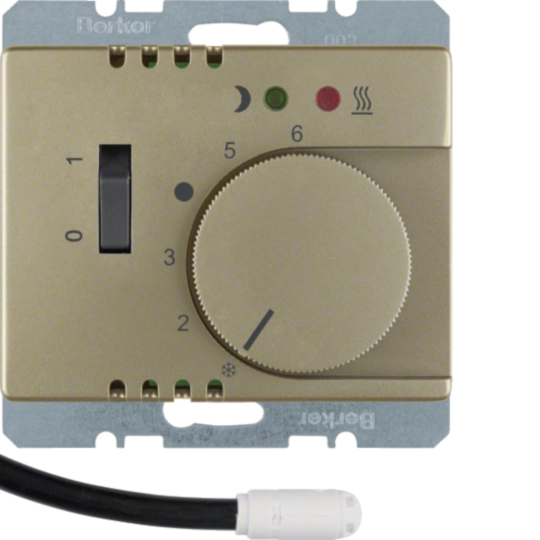

  • Produktbild für 20349011

  • Bedienungs- & Montageanleitungen

  • Bedienungs- und Montageanleitung für 2034xx - Temperaturregler, Schließer, mit Zentralstück, für Fußbodenheizung (DE, Stand: 08.2014)

    PDF
    479 KB
  • Technischer Anhang

  • Technischer Anhang - Schalterprogramme und Gebäudesteuerung Allgemein

    Stand: 01.11.2020

    PDF
    8 MB
  • EU-Konformitätserklärung

  • Konformitätserklärung

    PDF
    276 KB
  • Konformitätserklärung

    PDF
    265 KB
  • Konformitätserklärung

    PDF
    272 KB
  • Konformitätserklärung

    PDF
    265 KB
Weitere Downloads

Systemtext

Arsys hellbronze Programmbeschreibung (Kurztext)

Schalterprogramm aus Aluminium, hellbronze lackiert, mit rechteckiger Grundform und abgerundeten Ecken mit 4,5 mm Rundungsradius. Mit gewölbter Geometrie, mattierte Oberfläche.

Wippen/Abdeckungen mit einer Kantenlänge von 52,5 mm x 71 mm und abgerundeten Ecken mit 2 mm Rundungsradius.
Arsys Duroplast Programmbeschreibung (Kurztext)

Schalterprogramm aus Duroplast, mit rechteckiger Grundform und abgerundeten Ecken mit 4,5 mm Rundungsradius. Mit gewölbter Geometrie, glänzender Oberfläche.

Wippen/Abdeckungen mit einer Kantenlänge von 52,5 mm x 71 mm und abgerundeten Ecken mit 2 mm Rundungsradius.
Arsys Edelstahl Programmbeschreibung (Kurztext)

Schalterprogramm aus Edelstahl, mit rechteckiger Grundform und abgerundeten Ecken mit 4,5 mm Rundungsradius. Mit gewölbter Geometrie, mattierte Oberfläche.

Wippen/Abdeckungen mit einer Kantenlänge von 52,5 mm x 71 mm und abgerundeten Ecken mit 2 mm Rundungsradius.
Arsys Programmbeschreibung (Langtext)

Schalterprogramm aus Duroplast, kratzunempfindlich, in den Farben polarweiß (ähnlich RAL 9010), weiß (ähnlich RAL 1013), braun glänzend (ähnlich RAL 8011). Zusätzliche Materialien Edelstahl, Aluminium hellbronze lackiert und Aluminium gold eloxiert erhältlich. Rahmen 1-fach - 5-fach, unterschiedliche Gestaltung für senkrechte und waagerechte Montage.

Rechteckige Grundform und abgerundeten Ecken mit 4,5 mm Rundungsradius, mit einer kugelförmig (500 mm Durchmesser) gewölbten Geometrie und glänzenden oder matten Oberflächen. Wippen/Abdeckungen mit einer Kantenlänge von 52,5 mm x 71 mm und abgerundeten Ecken mit 2 mm Rundungsradius.

Installationsgeräte sind teilweise mittels eines separaten Dichtungssets wassergeschützt UP IP 44 einsetzbar.

Möglichkeit der Beschriftung teilweise durch beschriftbare Wippen/Abdeckungen möglich. Abriebfeste Kennzeichnung der Produkte durch Bedruckung.

Beleuchtbar nach Arbeitsstättenverordnung.

Das eingesetzte Material ist halogenfrei und UV-stabil, die Oberflächen sind leicht zu reinigen und sind desinfektionsmittelbeständig.

Über 200 Anwendungen.
Arsys Steckdosen (Vortext)

Steckdosen mit kompakter Bauform, verwindungsfester Tragring mit Ausricht-Markierungen und Aussparungen für zusätzliche Schraubbefestigung. Mit seitlicher Leitungseinführung zur Sichtkontrolle im eingebauten Zustand, leicht zugängliche Krallenschrauben.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Fußbodentemp.-Regler m. Schließer, Z.-Stk., Wippsch., Arsys hellbronze, lackiert
Fußbodentemperaturregler mit Schließer, Zentralstück, Wippschalter, 2 LED und Fußbodentemperaturfühler, mit Aufdruck, Regulierknopf mit Temperaturbereichsbegrenzung, mit Ein-/Ausschalter und 2 LED, mit LED für Heizen und LED für Nachtabsenkung, mit separatem Anschluss für Nachtabsenkung, inklusive Fußbodentemperaturfühler, z.B. für Stellantriebe stromlos geschlossen, ohne Spreizkrallen, mit Steckklemmen, Neutralleiter erforderlich, wird die eingestellte Temperatur unterschritten, schließt der Kontakt. Unterputz-Installation, Flächen-/Designprogramm. Material: Kunststoff, halogenfrei.
  • Farbe :hellbronze matt, lackiert
  • Nennspannung :230 V AC
  • Frequenz :50/60 Hz
  • Fühler-Leitungslänge :4 m
  • Schalt-Temperaturdifferenz :≈ 1 K
  • Einstellbereich Raumtemperatur :5…30 °C
  • Nachtabsenkung :≈ 5 K

Fabrikat : Berker oder gleichwertig
Artikel : 20349011
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
