Hager

146909

Zentralplatte UAE Steckdose 2fach Zentralplattensystem polarweiß, glänzend
Best-Nr.
146909
EAN-Nr.
4011334177555
VPE
10 Stück
Preisgruppe
B010
Preis
3,80 € / Stück *

Passende Hersteller:

UAE-Steckdosen
AMP
Brand-Rex
BTR
CobiNet
Corning
Dätwyler
EFB Electronic
Elmat/Süveg (STL-Gruppe)
Komos
Leoni Kerpen
Rutenbeck
Setec
Telegärtner
Telena
ISDN-Steckdosen (Fa.Rutenbeck)
Telekom

Technische Merkmale

  • Farbe
    • polarweiß glänzend
  • Farbe
    • polarweiß
  • Werkstoff
    • Thermoplast

Downloads

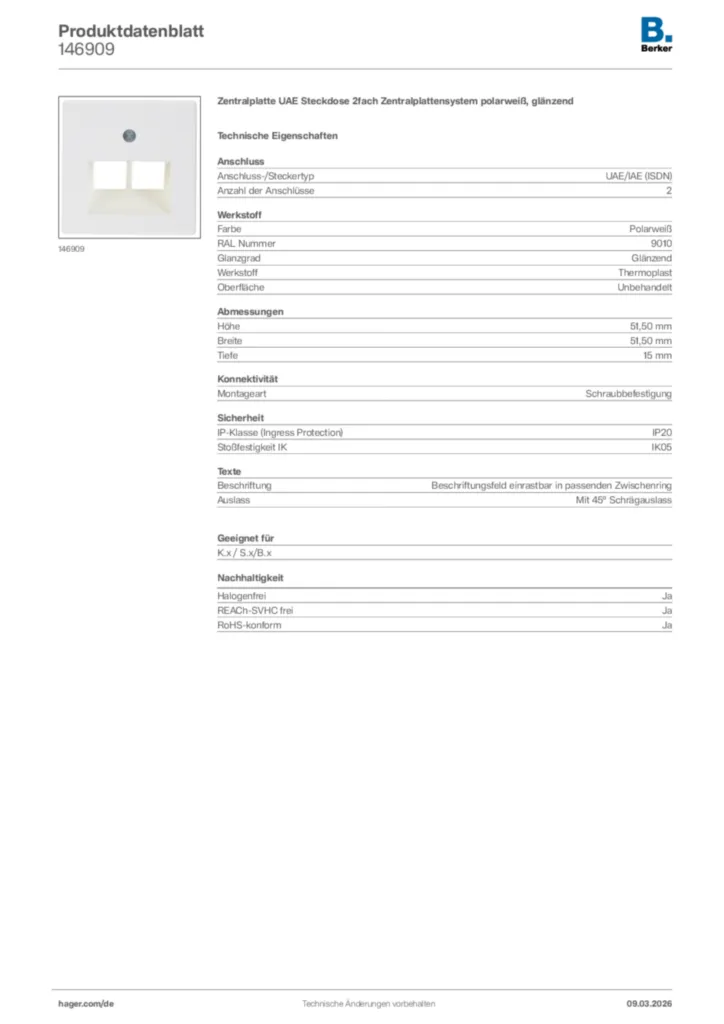

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für 146909

  • Kataloge

  • Schalterprogramme Designübersicht

    März 2021 (20DE0251)

    PDF
    1020 KB
  • Technischer Anhang

  • Technischer Anhang - Schalterprogramme und Gebäudesteuerung Allgemein

    Stand: 01.11.2020

    PDF
    8 MB
Weitere Downloads

Systemtext

Arsys hellbronze Programmbeschreibung (Kurztext)

Schalterprogramm aus Aluminium, hellbronze lackiert, mit rechteckiger Grundform und abgerundeten Ecken mit 4,5 mm Rundungsradius. Mit gewölbter Geometrie, mattierte Oberfläche.

Wippen/Abdeckungen mit einer Kantenlänge von 52,5 mm x 71 mm und abgerundeten Ecken mit 2 mm Rundungsradius.
K.1 Programmbeschreibung (Langtext)

Schalterprogramm aus Thermoplast, bruchsicher und schlagfest, in den Farben polarweiß (ähnlich RAL 9010) gefertigt oder in anthrazit (ähnlich RAL 7021) matt lackiert. Rahmen 1-fach bis 5-fach, unterschiedliche Gestaltung für senkrechte und waagerechte Montage. Waagerechte Montage von Mehrfachkombinationen ohne Rahmensteg mit schmalen Spaltmaßen zwischen den Wippen/Zentralstücken.

Rechteckige Grundform und scharfkantigen Ecken und Kanten mit 0,3 mm Rundungsradius. Mit planer Geometrie und glänzender Oberfläche. Wippen/Abdeckungen mit einer Kantenlänge von 56,5 mm x 71,5 mm und scharfkantigen Ecken und Kanten mit 0,3 mm Rundungsradius.

Installationsgeräte sind teilweise mittels eines separaten Dichtungssets wassergeschützt UP IP 44 einsetzbar.

Möglichkeit der Beschriftung teilweise durch beschriftbare Wippen/Abdeckungen möglich. Abriebfeste Kennzeichnung der Produkte durch Bedruckung.

Beleuchtbar nach Arbeitsstättenverordnung.

Das eingesetzte Material ist halogenfrei und UV-stabil, die Oberflächen sind leicht zu reinigen und sind desinfektionsmittelbeständig.

Über 200 Anwendungen.
K.1 Programmbeschreibung (Kurztext)

Schalterprogramm aus Thermoplast, mit rechteckiger Grundform und scharfkantigen Ecken und Kanten mit 0,3 mm Rundungsradius. Mit planer Geometrie und glänzender Oberfläche. Unterschiedliche Gestaltung für senkrechte und waagerechte Montage - waagerechte Montage von Mehrfachkombinationen ohne Rahmensteg mit schmalen Spaltmaßen zwischen den Wippen/Zentralstücken.

Wippen/Abdeckungen mit einer Kantenlänge von 56,5 mm x 71,5 mm und scharfkantigen Ecken und Kanten mit 0,3 mm Rundungsradius.
Arsys Steckdosen (Vortext)

Steckdosen mit kompakter Bauform, verwindungsfester Tragring mit Ausricht-Markierungen und Aussparungen für zusätzliche Schraubbefestigung. Mit seitlicher Leitungseinführung zur Sichtkontrolle im eingebauten Zustand, leicht zugängliche Krallenschrauben.
K.1 Steckdosen (Vortext)

Steckdosen mit kompakter Bauform, verwindungsfester Tragring mit Ausricht-Markierungen und Aussparungen für zusätzliche Schraubbefestigung. Mit seitlicher Leitungseinführung zur Sichtkontrolle im eingebauten Zustand, leicht zugängliche Krallenschrauben.
Arsys Programmbeschreibung (Langtext)

Schalterprogramm aus Duroplast, kratzunempfindlich, in den Farben polarweiß (ähnlich RAL 9010), weiß (ähnlich RAL 1013), braun glänzend (ähnlich RAL 8011). Zusätzliche Materialien Edelstahl, Aluminium hellbronze lackiert und Aluminium gold eloxiert erhältlich. Rahmen 1-fach - 5-fach, unterschiedliche Gestaltung für senkrechte und waagerechte Montage.

Rechteckige Grundform und abgerundeten Ecken mit 4,5 mm Rundungsradius, mit einer kugelförmig (500 mm Durchmesser) gewölbten Geometrie und glänzenden oder matten Oberflächen. Wippen/Abdeckungen mit einer Kantenlänge von 52,5 mm x 71 mm und abgerundeten Ecken mit 2 mm Rundungsradius.

Installationsgeräte sind teilweise mittels eines separaten Dichtungssets wassergeschützt UP IP 44 einsetzbar.

Möglichkeit der Beschriftung teilweise durch beschriftbare Wippen/Abdeckungen möglich. Abriebfeste Kennzeichnung der Produkte durch Bedruckung.

Beleuchtbar nach Arbeitsstättenverordnung.

Das eingesetzte Material ist halogenfrei und UV-stabil, die Oberflächen sind leicht zu reinigen und sind desinfektionsmittelbeständig.

Über 200 Anwendungen.
Arsys Duroplast Programmbeschreibung (Kurztext)

Schalterprogramm aus Duroplast, mit rechteckiger Grundform und abgerundeten Ecken mit 4,5 mm Rundungsradius. Mit gewölbter Geometrie, glänzender Oberfläche.

Wippen/Abdeckungen mit einer Kantenlänge von 52,5 mm x 71 mm und abgerundeten Ecken mit 2 mm Rundungsradius.
Arsys Edelstahl Programmbeschreibung (Kurztext)

Schalterprogramm aus Edelstahl, mit rechteckiger Grundform und abgerundeten Ecken mit 4,5 mm Rundungsradius. Mit gewölbter Geometrie, mattierte Oberfläche.

Wippen/Abdeckungen mit einer Kantenlänge von 52,5 mm x 71 mm und abgerundeten Ecken mit 2 mm Rundungsradius.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Zentralplatte UAE Steckdose 2fach Zentralplattensystem polarweiß, glänzend
Zentralplatte UAE Steckdose 2-fach mit 45° Schrägauslass, für Cat.3/ Cat.5e / Cat.6 / Cat.6A iso. Hinweis: Nur mit Zwischenring des Schalterprogramms zu verwenden. Beschriftungsfeld einrastbar in passenden Zwischenring.
  • Farbe :polarweiß glänzend
  • Farbe :polarweiß
  • Werkstoff :Thermoplast
  • Halogenfrei :nein

Fabrikat : Berker oder gleichwertig
Artikel : 146909
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich bei dem Thema Schalterprogramme & Gebäudesteuerung weiter.

06842 945-9705
*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
