Hager

12470004

Zentralstück mit Haube für Drucktaster und Lichtsignal E10 Arsys klar
Best-Nr.
12470004
EAN-Nr.
4011334199892
VPE
10 Stück
Preisgruppe
B010
Preis
10,60 € / Stück *

Technische Merkmale

  • Haupt-Designlinie
    • Berker Arsys
  • Farbe
    • klar

Downloads

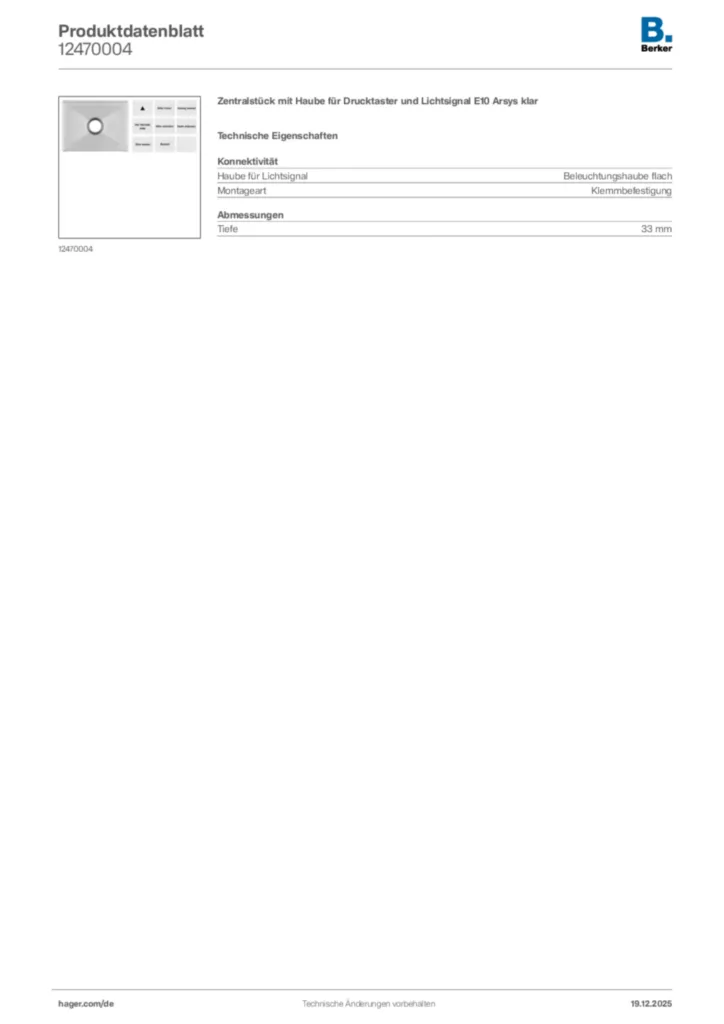

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für 12470004

  • Endkunden-Broschüre

  • Berker Generation.R

    Berker R.1, Berker R.3, Berker Serie R.classic (13DE0832)

    PDF
    3 MB
  • Kataloge

  • Schalterprogramme Designübersicht

    März 2021 (20DE0251)

    PDF
    1020 KB
  • Technischer Anhang

  • Technischer Anhang - Schalterprogramme und Gebäudesteuerung Allgemein

    Stand: 01.11.2020

    PDF
    8 MB
Weitere Downloads

Systemtext

Arsys Steckdosen (Vortext)

Steckdosen mit kompakter Bauform, verwindungsfester Tragring mit Ausricht-Markierungen und Aussparungen für zusätzliche Schraubbefestigung. Mit seitlicher Leitungseinführung zur Sichtkontrolle im eingebauten Zustand, leicht zugängliche Krallenschrauben.
Arsys Programmbeschreibung (Langtext)

Schalterprogramm aus Duroplast, kratzunempfindlich, in den Farben polarweiß (ähnlich RAL 9010), weiß (ähnlich RAL 1013), braun glänzend (ähnlich RAL 8011). Zusätzliche Materialien Edelstahl, Aluminium hellbronze lackiert und Aluminium gold eloxiert erhältlich. Rahmen 1-fach - 5-fach, unterschiedliche Gestaltung für senkrechte und waagerechte Montage.

Rechteckige Grundform und abgerundeten Ecken mit 4,5 mm Rundungsradius, mit einer kugelförmig (500 mm Durchmesser) gewölbten Geometrie und glänzenden oder matten Oberflächen. Wippen/Abdeckungen mit einer Kantenlänge von 52,5 mm x 71 mm und abgerundeten Ecken mit 2 mm Rundungsradius.

Installationsgeräte sind teilweise mittels eines separaten Dichtungssets wassergeschützt UP IP 44 einsetzbar.

Möglichkeit der Beschriftung teilweise durch beschriftbare Wippen/Abdeckungen möglich. Abriebfeste Kennzeichnung der Produkte durch Bedruckung.

Beleuchtbar nach Arbeitsstättenverordnung.

Das eingesetzte Material ist halogenfrei und UV-stabil, die Oberflächen sind leicht zu reinigen und sind desinfektionsmittelbeständig.

Über 200 Anwendungen.
Arsys Edelstahl Programmbeschreibung (Kurztext)

Schalterprogramm aus Edelstahl, mit rechteckiger Grundform und abgerundeten Ecken mit 4,5 mm Rundungsradius. Mit gewölbter Geometrie, mattierte Oberfläche.

Wippen/Abdeckungen mit einer Kantenlänge von 52,5 mm x 71 mm und abgerundeten Ecken mit 2 mm Rundungsradius.
Arsys hellbronze Programmbeschreibung (Kurztext)

Schalterprogramm aus Aluminium, hellbronze lackiert, mit rechteckiger Grundform und abgerundeten Ecken mit 4,5 mm Rundungsradius. Mit gewölbter Geometrie, mattierte Oberfläche.

Wippen/Abdeckungen mit einer Kantenlänge von 52,5 mm x 71 mm und abgerundeten Ecken mit 2 mm Rundungsradius.
Arsys Duroplast Programmbeschreibung (Kurztext)

Schalterprogramm aus Duroplast, mit rechteckiger Grundform und abgerundeten Ecken mit 4,5 mm Rundungsradius. Mit gewölbter Geometrie, glänzender Oberfläche.

Wippen/Abdeckungen mit einer Kantenlänge von 52,5 mm x 71 mm und abgerundeten Ecken mit 2 mm Rundungsradius.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Zentralstück mit Haube für Drucktaster und Lichtsignal E10 Arsys klar
Haube für Lichtsignal E10, ohne Tastfunktion. Unterputz-Installation, Flächen-/Designprogramm. Mit 10 Beschriftungsfeldern: Bitte warten, Bitte eintreten, Nicht eintreten, Bitte Ruhe, Der Nächste bitte, Aufzug kommt, Symbol - Pfeil -, Besetzt, 2 x neutral. Die rückseitig spiegelbildlich aufgedruckten Texte werden nur bei Aufleuchten des Signals sichtbar. Das Symbol - Pfeil - kann wahlweise verwendet werden. Material: Kunststoff, Duroplast, halogenfrei.
  • Haupt-Designlinie :Berker Arsys
  • Farbe :klar

Fabrikat : Berker oder gleichwertig
Artikel : 12470004
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
