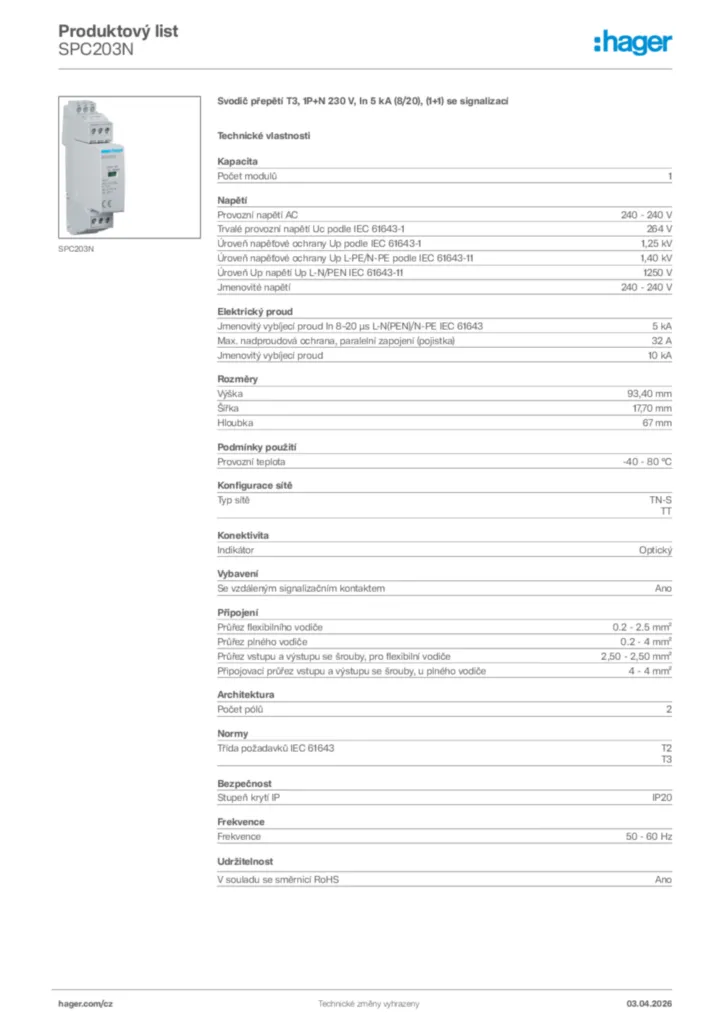

Svodič přepětí T3, 1P+N 230 V, In 5 kA (8/20), (1+1) se signalizací SPC203N
EAN
3250615514936
Balení
1 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Technické vlastnosti
Kapacita
-
Počet modulů1
Napětí
-
Provozní napětí AC240 - 240 V
-
Trvalé provozní napětí Uc podle IEC 61643-1264 V
-
Úroveň napěťové ochrany Up podle IEC 61643-11,25 kV
-
Úroveň napěťové ochrany Up L-PE/N-PE podle IEC 61643-111,40 kV
-
Úroveň Up napětí Up L-N/PEN IEC 61643-111 250 V
-
Jmenovité napětí240 - 240 V
Elektrický proud
-
Jmenovitý vybíjecí proud In 8–20 µs L-N(PEN)/N-PE IEC 616435 kA
-
Max. nadproudová ochrana, paralelní zapojení (pojistka)32 A
-
Jmenovitý vybíjecí proud10 kA
Rozměry
-
Výška93,40 mm
-
Šířka17,70 mm
-
Hloubka67 mm
Podmínky použití
-
Provozní teplota-40 - 80 °C
Konfigurace sítě
-
Typ sítěTN-S, TT
Konektivita
-
IndikátorOptický
Vybavení
-
Se vzdáleným signalizačním kontaktemAno
Připojení
-
Průřez flexibilního vodiče0.2 - 2.5 mm²
-
Průřez plného vodiče0.2 - 4 mm²
-
Průřez vstupu a výstupu se šrouby, pro flexibilní vodiče2,50 - 2,50 mm²
-
Připojovací průřez vstupu a výstupu se šrouby, u plného vodiče4 - 4 mm²
Architektura
-
Počet pólů2
Normy
-
Třída požadavků IEC 61643T2, T3
Bezpečnost
-
Stupeň krytí IPIP20
Frekvence
-
Frekvence50 - 60 Hz
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-
Instalační příručka
Instalační příručka en-GB, fr-FR, de-DE, pt-PT 2020-10-01
PDF595,00 kB
