Vypínač 3 pól. 25A SBN325

Name: SBN325
Brand: Hager
SKU: SBN3251

EAN

3250615510105

Balení

1 ks

Přidat do seznamu

Příslušenství
Technické vlastnosti
Environmentální hodnota
Dokumentace
Více produktů

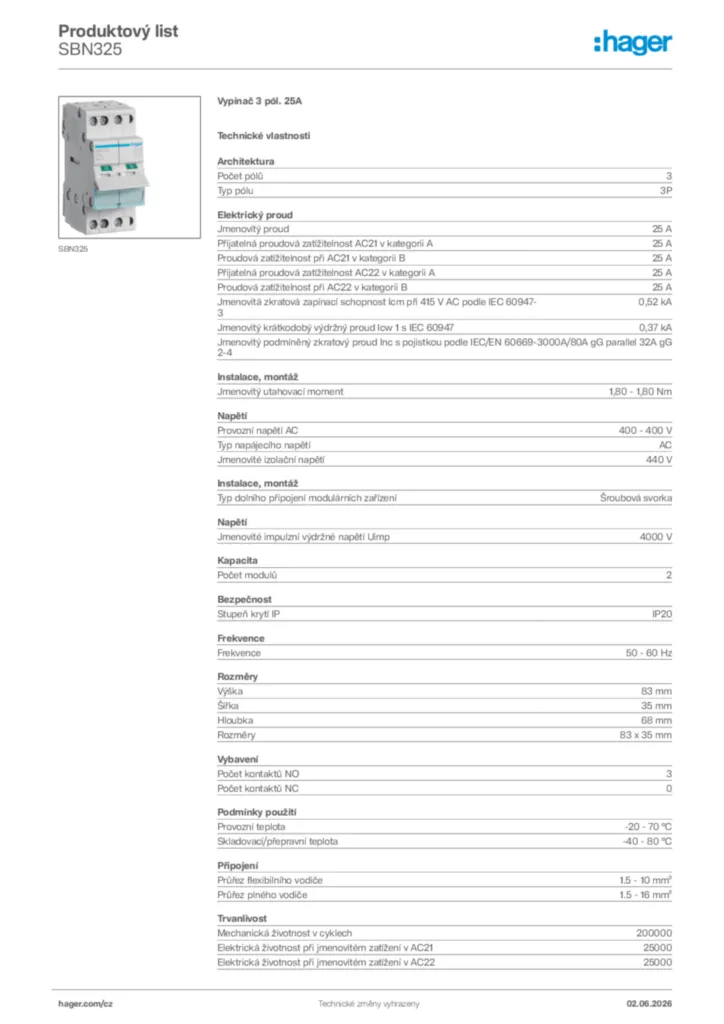

Stáhnout technický list

Dokončete svůj systém

Volitelné příslušenství

Pomocné zařízení pro zařízení rozvaděče 1 dostupné produkty
Uzamykací blokovací funkce 1 dostupné produkty

Technické vlastnosti

Počet pólů

3
Poloha neutrálního vodiče

Bez neutrálu
Typ pólu

3P

Jmenovitý proud

25 A
Odpojovací kapacita při 400 V v AC23A

529 A
Jmenovitý podmíněný zkratový proud Icc s pojistkami gl-gG

0,37 kA
Přijatelná proudová zatížitelnost AC21 v kategorii A

25 A
Proudová zatížitelnost při AC21 v kategorii B

25 A
Přijatelná proudová zatížitelnost AC22 v kategorii A

25 A
Proudová zatížitelnost při AC22 v kategorii B

25 A
Jmenovitá zkratová zapínací schopnost Icm při 415 V AC podle IEC 60947-3

0,52 kA
Jmenovitý krátkodobý výdržný proud Icw 1 s IEC 60947

0,37 kA

Jmenovitý utahovací moment

1,80 - 1,80 Nm
Typ dolního připojení modulárních zařízení

Šroubová svorka

Provozní napětí AC

400 - 400 V
Typ napájecího napětí

AC
Jmenovité izolační napětí

440 V
Jmenovité impulzní výdržné napětí Uimp

4 000 V

Počet modulů

2

Stupeň krytí IP

IP20

Frekvence

50 - 60 Hz

Výška

83 mm
Šířka

35 mm
Hloubka

68 mm

Počet kontaktů NO

3
Počet kontaktů NC

0

Provozní teplota

-20 - 70 °C
Teplota skladu/transportu

-40 - 80 °C

Průřez flexibilního vodiče

1.5 - 10 mm²
Průřez plného vodiče

1.5 - 16 mm²

Mechanická životnost v cyklech

200 000
Elektrická životnost při jmenovitém zatížení v AC21

25 000
Elektrická životnost při jmenovitém zatížení v AC22

25 000

Celkový ztrátový výkon při jmenovitém proudu

2,70 W
Ztrátový výkon na pól

0,90 W

Vyrovnání dolního připojení pro modulární zařízení

Posunutá svorka
Vyrovnání horního připojení pro modulární zařízení

Posunutá svorka

Environmentální hodnota

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

V souladu se směrnicí RoHS Ano

V souladu s nařízením REACH Ano
