Kompaktní jističe, odpínače, přepínače sítí a výkonové stykače

Kompaktní jistič h3+ P160 TM 40 kA, 4-pólový, In 63 A HNS064DC

Name: HNS064DC
Brand: Hager
SKU: HNS064DC20

EAN

3250613177706

Balení

1 ks

Příslušenství
Technické vlastnosti
Environmentální hodnota
Dokumentace
Více produktů

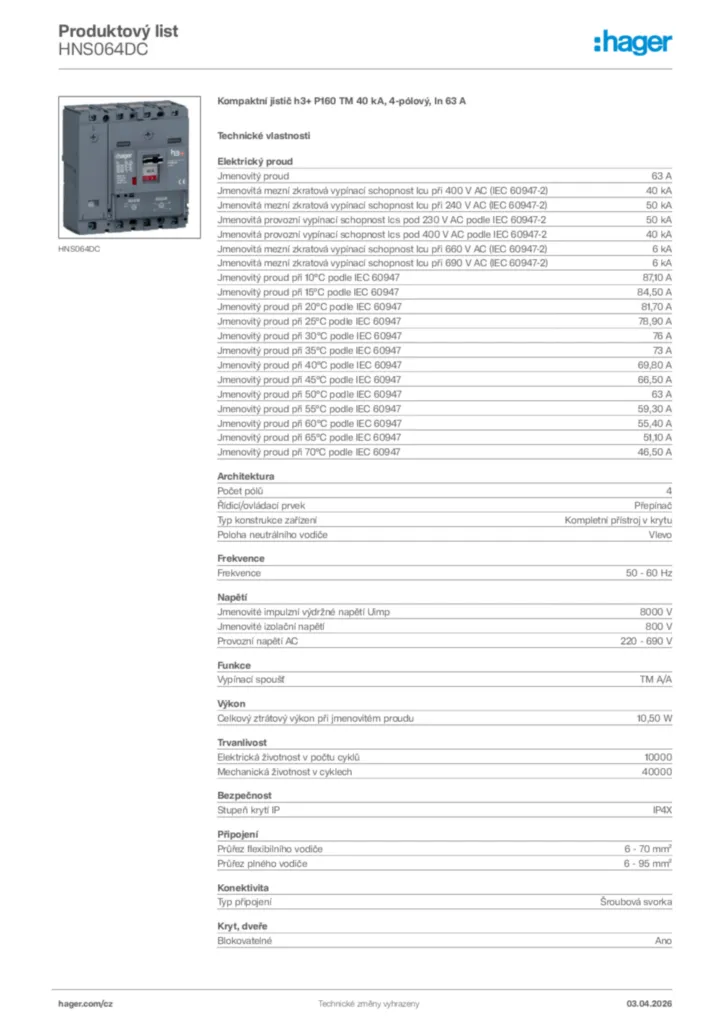

Stáhnout technický list

Dokončete svůj systém

Blok kontaktů pomocných zařízení 4 dostupné produkty
Vypínací spoušť 5 dostupné produkty
Podpěťová cívka 8 dostupné produkty
Funkce připojení 5 dostupné produkty
Uzamykací blokovací funkce 5 dostupné produkty
Kryt svorek 5 dostupné produkty

Technické vlastnosti

Jmenovitý proud

63 A
Jmenovitá mezní zkratová vypínací schopnost Icu při 400 V AC (IEC 60947-2)

40 kA
Jmenovitá mezní zkratová vypínací schopnost Icu při 240 V AC (IEC 60947-2)

50 kA
Jmenovitá provozní vypínací schopnost lcs pod 230 V AC podle IEC 60947-2

50 kA
Jmenovitá provozní vypínací schopnost lcs pod 400 V AC podle IEC 60947-2

40 kA
Jmenovitý proud při 10°C podle IEC 60947

87,10 A
Jmenovitý proud při 15°C podle IEC 60947

84,50 A
Jmenovitý proud při 20°C podle IEC 60947

81,70 A
Jmenovitý proud při 25°C podle IEC 60947

78,90 A
Jmenovitý proud při 30°C podle IEC 60947

76 A
Jmenovitý proud při 35°C podle IEC 60947

73 A
Jmenovitý proud při 40°C podle IEC 60947

69,80 A
Jmenovitý proud při 45°C podle IEC 60947

66,50 A
Jmenovitý proud při 50°C podle IEC 60947

63 A
Jmenovitý proud při 55°C podle IEC 60947

59,30 A
Jmenovitý proud při 60°C podle IEC 60947

55,40 A
Jmenovitý proud při 65°C podle IEC 60947

51,10 A
Jmenovitý proud při 70°C podle IEC 60947

46,50 A

Počet pólů

4
Řídicí/ovládací prvek

Přepínač
Typ konstrukce zařízení

Kompletní přístroj v krytu
Poloha neutrálního vodiče

Vlevo

Frekvence

50 - 60 Hz

Jmenovité impulzní výdržné napětí Uimp

8 000 V
Jmenovité izolační napětí

800 V
Provozní napětí AC

220 - 690 V

Vypínací spoušť

TM A/A

Celkový ztrátový výkon při jmenovitém proudu

10,50 W

Elektrická životnost v počtu cyklů

10 000
Mechanická životnost v cyklech

40 000

Stupeň krytí IP

IP4X

Průřez flexibilního vodiče

6 - 70 mm²
Průřez plného vodiče

6 - 95 mm²

Typ připojení

Šroubová svorka

Blokovatelné

Ano

Nastavení knoflíku termální ochrany xIN

0,63, 0,8, 1

Materiál kabelu

Měď

Kompatibilní s RDC AOB

Ne
Vhodné pro lišty DIN

Ne
Vhodné pro rozvaděče

Ano

Výška

130 mm
Šířka

120 mm
Hloubka

97 mm

Okamžitá ochrana (li): koeficient nastavení číselníku

6, 8, 10, 12

Montážní/připojovací poloha

Přední strana
Jmenovitý utahovací moment

6 - 6 Nm
Jmenovitý utahovací moment spodní svorky

6 - 6 Nm
Jmenovitý utahovací moment horní svorky

6 - 6 Nm

Environmentální hodnota

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

V souladu se směrnicí RoHS Ano

V souladu s nařízením REACH Ano
