Otočný vypínač 3P, In=160 A

HA352

  • Kompaktní jističe, odpínače, přepínače sítí a výko­nové stykače

Otočný vypínač 3P, In=160 A HA352

EAN
3250613113520
Balení
1 ks

You have to log in with your myHager profile to see prices and to order.

Přidat do seznamu
Přidat do seznamu

Přihlaste se pro vytvoření seznamu produktů

Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager

Vytvořit účet Přihlásit se
  • Příslušenství
  • Technické vlastnosti
  • Environmentální hodnota
  • Dokumentace
  • Více produktů

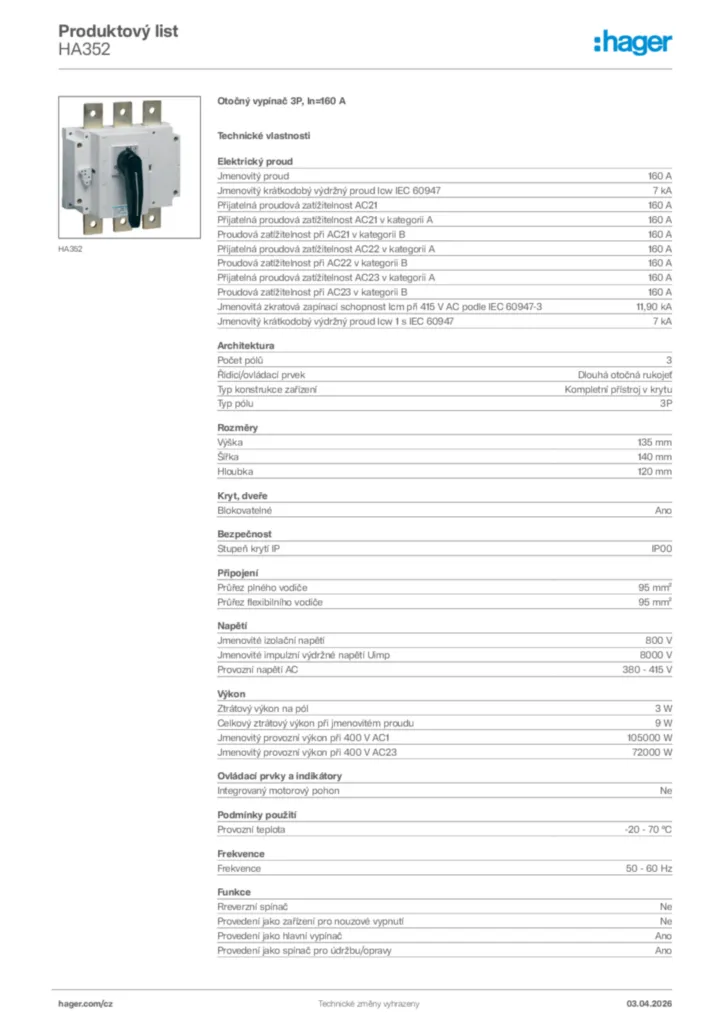

Stáhnout technický list

Dokončete svůj systém

Volitelné příslušenství

  • Blok pomocných kontaktů 1 dostupné produkty
  • Prodlou­žená rukojeť na dveře rozvaděče 1 dostupné produkty
  • Ovlá­dací hřídel spínače 2 dostupné produkty
  • Kryt svorek 2 dostupné produkty
  • Příslu­šen­ství / náhradní díly pro nízko­na­pě­ťovou spínací tech­niku 2 dostupné produkty

Dokončete svůj systém

  • Blok pomocných kontaktů
  • Prodlou­žená rukojeť na dveře rozvaděče
  • Ovlá­dací hřídel spínače
  • Kryt svorek
  • Příslu­šen­ství / náhradní díly pro nízko­na­pě­ťovou spínací tech­niku
  • HZ023

    Pomocný kontakt 1S a1R; 16 A/250 V; pro vypínače 160 až 630 A

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • HZC002

    Otočný pohon pro montáž na dveře (HA352-HA358), 160-630 A

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • HZC101

    Hřídel otoč. pohonu (HZC002/HZI002, 125-630 A), 200 mm

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • HZC102

    Hřídel otoč. pohonu (HZC002/HZI002, 125-630 A), 320 mm

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • HZ033

    Ochranný kryt pro otočné vypínače HA352

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • HZC201

    Kryt svorek pro otočný vypínač HA352

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • HZ073

    Třmenové svorky pro průřez 16-95 mm2

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu
  • HZ183

    Třmenové svorky dvojité pro průřez 16-95 mm2

    0,00 €  / *
    Přidat do seznamu
    Přidat do seznamu

Technické vlastnosti

Elek­trický proud
  • Jmenovitý proud
    160 A
  • Jmenovitý krát­ko­dobý výdržný proud Icw IEC 60947
    7 kA
  • Přija­telná prou­dová zatíži­telnost AC21
    160 A
  • Přija­telná prou­dová zatíži­telnost AC21 v kategorii A
    160 A
  • Prou­dová zatíži­telnost při AC21 v kategorii B
    160 A
  • Přija­telná prou­dová zatíži­telnost AC22 v kategorii A
    160 A
  • Prou­dová zatíži­telnost při AC22 v kategorii B
    160 A
  • Přija­telná prou­dová zatíži­telnost AC23 v kategorii A
    160 A
  • Prou­dová zatíži­telnost při AC23 v kategorii B
    160 A
  • Jmenovitá zkra­tová zapínací schopnost Icm při 415 V AC podle IEC 60947-3
    11,90 kA
  • Jmenovitý krát­ko­dobý výdržný proud Icw 1 s IEC 60947
    7 kA
Archi­tek­tura
  • Počet pólů
    3
  • Řídi­cí/pro­vozní prvek
    Dlouhá otočná rukojeť
  • Typ konstrukce zařízení
    Kompletní přístroj v krytu
  • Typ pólu
    3P
Rozměry
  • Výška
    135 mm
  • Šířka
    140 mm
  • Hloubka
    120 mm
Kryt, dveře
  • Blokova­telné
    Ano
Bezpečnost
  • Stupeň krytí IP
    IP00
Připo­jení
  • Průřez plného vodiče
    95 mm²
  • Průřez flexi­bilního vodiče
    95 mm²
Napětí
  • Jmenovité izolační napětí
    800 V
  • Jmenovité impulzní výdržné napětí Uimp
    8 000 V
  • Provozní napětí AC
    380 - 415 V
Výkon
  • Ztrá­tový výkon na pól
    3 W
  • Celkový ztrá­tový výkon při jmenovitém proudu
    9 W
  • Jmenovitý provozní výkon při 400 V AC1
    105 000 W
  • Jmenovitý provozní výkon při 400 V AC23
    72 000 W
Ovlá­dací prvky a indiká­tory
  • Integrovaný moto­rický pohon
    Ne
Podmínky použití
  • Provozní teplota
    -20 - 70 °C
Frek­vence
  • Frek­vence
    50 - 60 Hz
Funkce
  • Je reverzní spínač
    Ne
  • Prove­dení jako zařízení pro NOUZOVÉ VYPNUTÍ
    Ne
  • Prove­dení jako hlavní vypínač
    Ano
  • Prove­dení jako spínač pro údrž­bu/opravy
    Ano
  • Prove­dení jako bezpečnostní spínač
    Ano
  • Verze jako kompaktní odpo­jovač
    Ano
Vyba­vení
  • Moto­rový pohon voli­telný
    Ne
  • Počet pomocných kontaktů jako měnič
    0
  • Počet pomocných kontaktů jako rozpo­jovací
    0
  • Počet pomocných kontaktů jako spojovací
    0
Instalace, montáž
  • Jmenovitý utahovací moment
    9 - 9,9 Nm

Environmentální hodnota

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

V souladu se směrnicí RoHS Ano
V souladu s nařízením REACH Ano
Neobsahuje halogeny Ano

Certifikace a dokumenty

REACH declaration HA352 (english)
PDF
103,10 kB
RoHS declaration HA352 (english)
PDF
103,59 kB

Ke stažení

  • Obrázek HA352 | Hager

    Obrázek produktu HA352

  • Instalační příručka

    Obrázek Instalační příručka en-GB, es-ES, fr-FR, de-DE, it-IT 2017-11-17 | Hager

    Instalační příručka en-GB, es-ES, fr-FR, de-DE, it-IT 2017-11-17

    PDF
    1,13 MB
  • Prohlášení o shodě

    Obrázek Declaration | Hager

    Declaration

    Prohlášení o shodě International 2021-05-17

    PDF
    200,64 kB
    Obrázek Declaration | Hager

    Declaration

    Prohlášení o shodě International 2022-04-13

    PDF
    777,14 kB
