Stykač pro svítidla 3P, 21A (AC-5b), 24 VAC EVL021D
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Pomocné zařízení pro zařízení rozvaděče 6 dostupné produkty -
Mechanické příslušenství pro nízkonapěťové komponenty 1 dostupné produkty
Dokončete svůj systém
-
EVA001Pomocný kontakt 1S+1R pro EV007-38, EVN022-45
-
EVA002Pomocný kontakt 2S+2R pro EV007-38, EVN022-45
-
EVA005Pomocný kontakt 1S+1R pro EV007-38, EVN022-45
-
EVA006
Pomocný kontakt 4S pro EV007-38, EVN022-45
-
EVA007Pomocný kontakt 2S+2R pro EV007-38, EVN022-45
-
EVA008Pomocný kontakt 4R pro EV007-38, EVN022-45
Technické vlastnosti
Napětí
-
Provozní napětí AC690 - 690 V
-
Typ napájecího napětíAC
-
Typ napájecího napětí řídicího obvoduAC
-
Jmenovité izolační napětí690 V
-
Ovládací napětí AC24 - 24 V
-
Jmenovité impulzní výdržné napětí Uimp8 000 V
Elektrický proud
-
Přijatelná proudová zatížitelnost AC140 A
-
Jmenovitý proud při 40°C podle IEC 6094740 A
-
Jmenovitý proud Ie při 230 V AC5a IEC 60947-418 A
-
Jmenovitý proud Ie při 230 V AC5b IEC 60947-421 A
-
Jmenovitý proud Ie při 400 V AC5a IEC 60947-418 A
-
Jmenovitý proud Ie při 400 V AC5b IEC 60947-421 A
-
Jmenovitý pracovní proud Ie při 3P 380 – 400 V AC1 podle IEC 60947-440 A
Rozměry
-
Výška85 mm
-
Šířka45 mm
-
Hloubka138 mm
-
Délka pásku hlavního obvodu10 mm
Frekvence
-
Frekvence50 - 60 Hz
Výkon
-
Celkový ztrátový výkon při jmenovitém proudu12,90 W
-
Tepelné ztráty na kontakt10,80 W
-
Rozptýlený výkon na cívku2,10 W
Instalace, montáž
-
Jmenovitý utahovací moment ovládacího a pomocného kontaktního obvodu1,20 - 1,20 Nm
-
Jmenovitý utahovací moment hlavního obvodu3,20 - 3,20 Nm
Odolnost
-
Impedance na pól0
Trvanlivost
-
Elektrická životnost v počtu cyklů10 000
Konektivita
-
Typ připojeníŠroubová svorka
Připojení
-
Typ kontaktu3S
-
Odizolovaná délka řídicího a pomocného spojovacího kabelu10 mm
-
Připojovací průřez vstupu a výstupu se šrouby, u plného vodiče0,75 - 4 mm²
-
Průřez vstupu a výstupu se šrouby, pro flexibilní vodiče0,75 - 16 mm²
Vybavení
-
Počet pomocných kontaktů jako spojovací0
-
Počet pomocných kontaktů jako rozpojovací0
-
Počet kontaktů NO3
-
Počet kontaktů NC0
Bezpečnost
-
Stupeň krytí IPIP00
Podmínky použití
-
Provozní teplota-25 - 60 °C
-
Stupeň znečištění podle IEC 60664/IEC 60947-23
-
Max. nadmořská výška2 000 m
-
Skladovací/přepravní teplota-40 - 80 °C
Architektura
-
Typ pólu3P
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-
Product datasheet

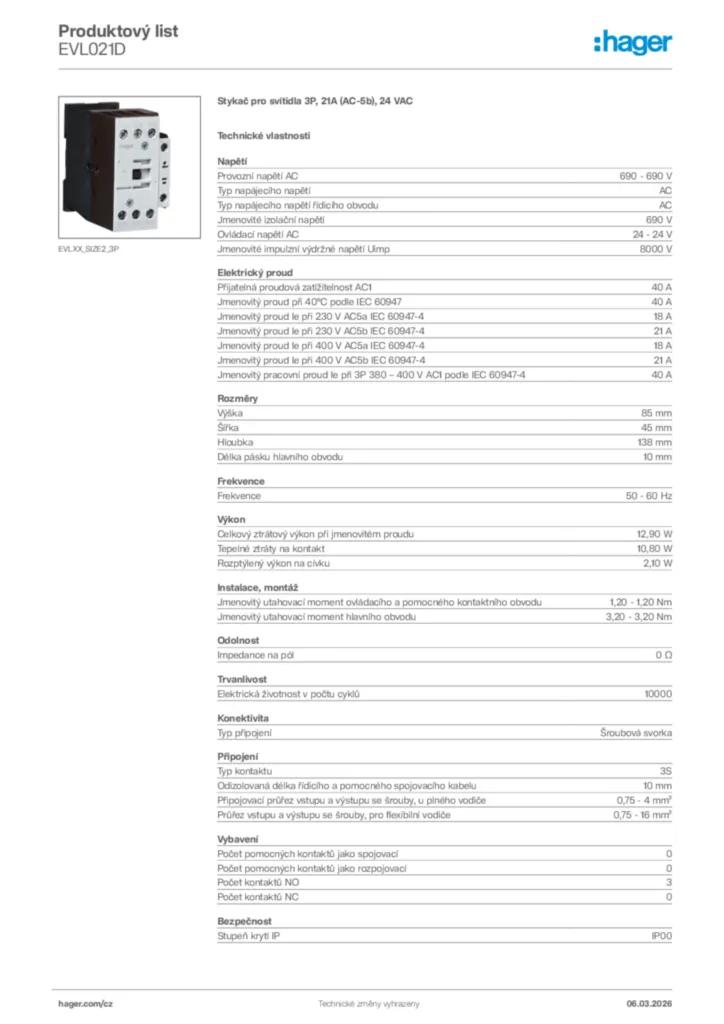

Hager Product data sheet EVL021D
