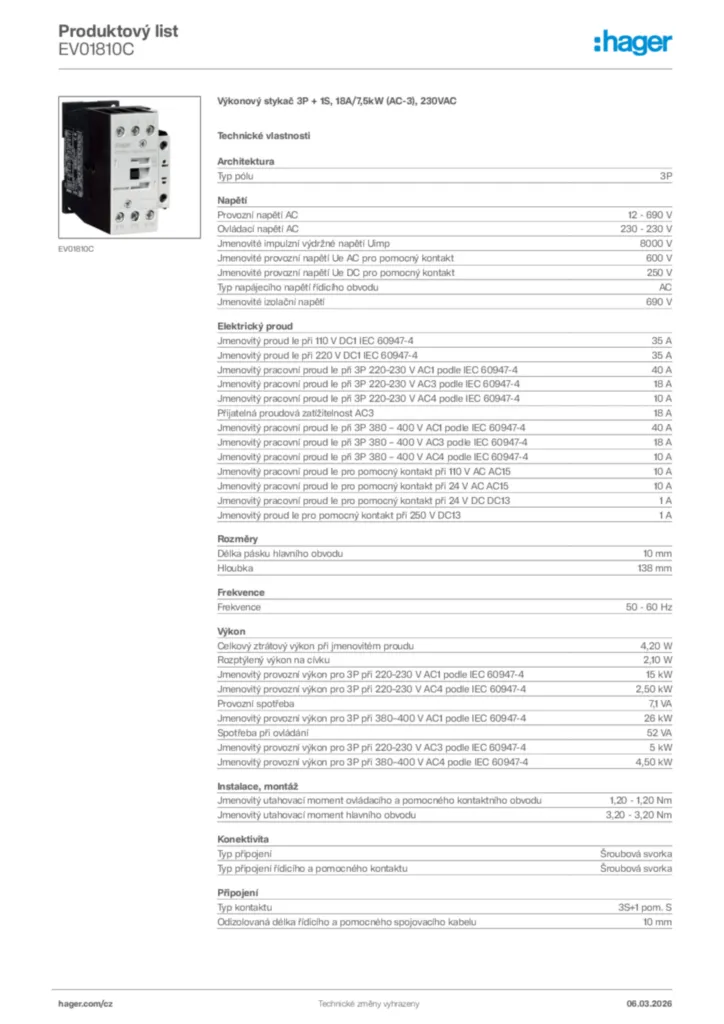

Výkonový stykač 3P + 1S, 18A/7,5kW (AC-3), 230VAC EV01810C
EAN
3250612235971
Balení
1 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Pomocné zařízení pro zařízení rozvaděče 6 dostupné produkty -
Mechanické příslušenství pro nízkonapěťové komponenty 1 dostupné produkty -
Modul přepěťové ochrany 1 dostupné produkty -
Pomocný kabelový adaptér 1 dostupné produkty -
Relé tepelného přetížení 5 dostupné produkty
Dokončete svůj systém
-
EVA001
Pomocný kontakt 1S+1R pro EV007-38,EVN022-45
-
EVA002Pomocný kontakt 2S+2R pro EV007-38,EVN022-45
-
EVA005Pomocný kontakt 1S+1R pro EV007-38,EVN022-45
-
EVA006Pomocný kontakt 4S pro EV007-38,EVN022-45
-
EVA007Pomocný kontakt 2S+2R pro EV007-38,EVN022-45
-
EVA008Pomocný kontakt 4R pro EV007-38,EVN022-45
Technické vlastnosti
Architektura
-
Typ pólu3P
Napětí
-
Provozní napětí AC690 - 690 V
-
Ovládací napětí AC230 - 230 V
-
Jmenovité impulzní výdržné napětí Uimp8 000 V
-
Jmenovité provozní napětí Ue AC pro pomocný kontakt600 V
-
Jmenovité provozní napětí Ue DC pro pomocný kontakt250 V
-
Typ napájecího napětí řídicího obvoduAC
-
Jmenovité izolační napětí690 V
Elektrický proud
-
Jmenovitý proud Ie při 110 V DC1 IEC 60947-435 A
-
Jmenovitý proud Ie při 220 V DC1 IEC 60947-435 A
-
Jmenovitý pracovní proud Ie při 3P 220–230 V AC1 podle IEC 60947-440 A
-
Jmenovitý pracovní proud Ie při 3P 220–230 V AC3 podle IEC 60947-418 A
-
Jmenovitý pracovní proud Ie při 3P 220–230 V AC4 podle IEC 60947-410 A
-
Přijatelná proudová zatížitelnost AC318 - 18 A
-
Jmenovitý pracovní proud Ie při 3P 380 – 400 V AC1 podle IEC 60947-440 A
-
Jmenovitý pracovní proud Ie při 3P 380 – 400 V AC3 podle IEC 60947-418 A
-
Jmenovitý pracovní proud Ie při 3P 380 – 400 V AC4 podle IEC 60947-410 A
-
Jmenovitý pracovní proud Ie pro pomocný kontakt při 110 V AC AC1510 A
-
Jmenovitý pracovní proud Ie pro pomocný kontakt při 24 V AC AC1510 A
-
Jmenovitý pracovní proud Ie pro pomocný kontakt při 24 V DC DC131 A
-
Jmenovitý pracovní proud Ie pro pomocný kontakt při 250 V DC131 A
Rozměry
-
Délka pásku hlavního obvodu10 mm
-
Hloubka138 mm
Frekvence
-
Frekvence50 - 60 Hz
Výkon
-
Celkový ztrátový výkon při jmenovitém proudu4,20 W
-
Rozptýlený výkon na cívku2,10 W
-
Jmenovitý provozní výkon pro 3P při 220–230 V AC1 podle IEC 60947-415 kW
-
Jmenovitý provozní výkon pro 3P při 220–230 V AC4 podle IEC 60947-42,50 kW
-
Jmenovitý provozní výkon pro 3P při 380–400 V AC1 podle IEC 60947-426 kW
-
Jmenovitý provozní výkon pro 3P při 220–230 V AC3 podle IEC 60947-45 kW
-
Jmenovitý provozní výkon pro 3P při 380–400 V AC4 podle IEC 60947-44,50 kW
Hlavní elektrické atributy
-
Jmenovitý utahovací moment ovládacího a pomocného kontaktního obvodu1,20 - 1,20 Nm
-
Jmenovitý utahovací moment hlavního obvodu3,20 - 3,20 Nm
Konektivita
-
Typ konektoru/zástrčkyŠroubová svorka
-
Typ připojení řídicího a pomocného kontaktuŠroubová svorka
Připojení
-
Typ kontaktu3S+1 pom. S
-
Odizolovaná délka řídicího a pomocného spojovacího kabelu10 mm
Vybavení
-
Počet pomocných kontaktů jako spojovací1
-
Počet pomocných kontaktů jako rozpojovací0
-
Počet kontaktů NO3
-
Počet kontaktů NC0
Bezpečnost
-
Stupeň krytí IPIP00
Podmínky použití
-
Provozní teplota-25 - 60 °C
-
Stupeň znečištění podle IEC 60664/IEC 60947-23
-
Teplota skladu/transportu-40 - 80 °C
