Impulsní relé s 1 spínacím a 1 rozpínacím kontaktem 16 A a ovládacím napětím 230V AC / 110V DC slouží pro spínání osvětlení a dalších elektrických zařízení pomocí připojených tlačítek. Každým stiskem tlačítka pak dochází ke změně stavu kontaktů relé Vyznačuje se malými rozměry (šířka pouze 1 modul) a proto se snadno instaluje v rozvaděčích.

EAN

3250612369577

Balení

1 ks

Impulzní relé a příslušenství

Impulsní relé 16A, 1S+1R, ovládací napětí 230V AC / 110V DC EPN515

Příslušenství
Technické vlastnosti
Environmentální hodnota
Dokumentace
Více produktů

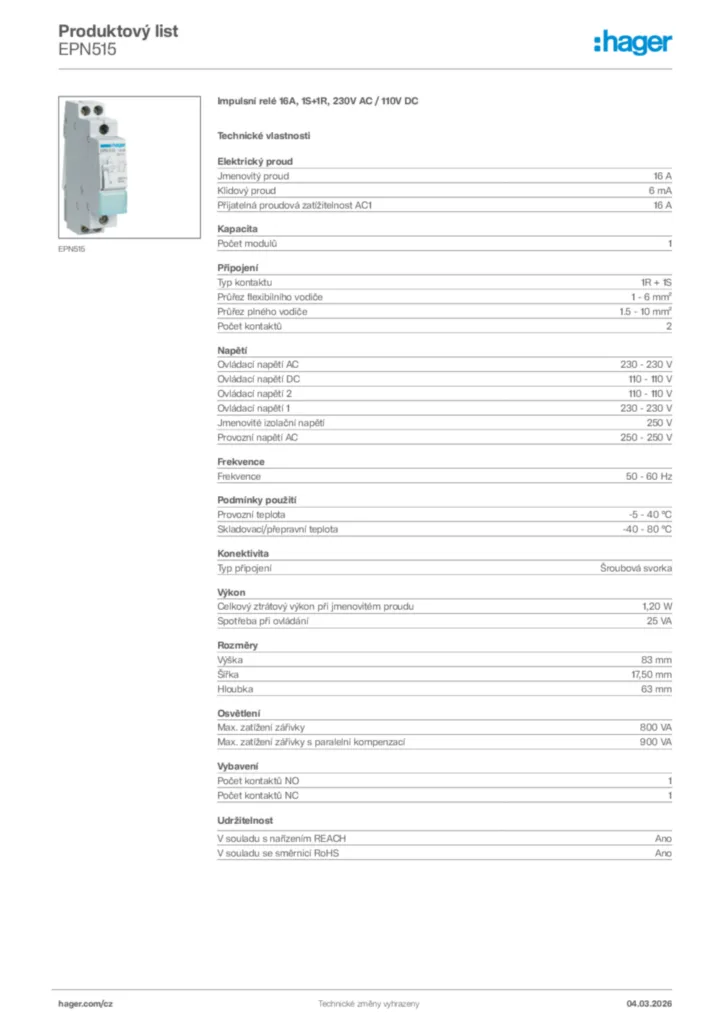

Stáhnout technický list

Dokončete svůj systém

Pomocné zařízení pro zařízení rozvaděče 4 dostupné produkty

Technické vlastnosti

Jmenovitý proud

16 A
Klidový proud

6 mA
Přijatelná proudová zatížitelnost AC1

16 A

Počet modulů

1

Typ kontaktu

1R + 1S
Průřez flexibilního vodiče

1 - 6 mm²
Průřez plného vodiče

1.5 - 10 mm²
Počet kontaktů

2

Ovládací napětí AC

230 - 230 V
Ovládací napětí DC

110 - 110 V
Ovládací napětí 2

110 - 110 V
Ovládací napětí 1

230 - 230 V
Jmenovité izolační napětí

250 V
Provozní napětí AC

250 - 250 V

Frekvence

50 - 60 Hz

Provozní teplota

-5 - 40 °C
Skladovací/přepravní teplota

-40 - 80 °C

Typ připojení

Šroubová svorka

Celkový ztrátový výkon při jmenovitém proudu

1,20 W
Spotřeba při ovládání

25 VA

Výška

83 mm
Šířka

17,50 mm
Hloubka

63 mm

Max. zatížení zářivky

800 VA
Max. zatížení zářivky s paralelní kompenzací

900 VA

Počet kontaktů NO

1
Počet kontaktů NC

1

Environmentální hodnota

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

V souladu se směrnicí RoHS Ano

V souladu s nařízením REACH Ano
