Impulsní relé s 1 spínacím kontaktem 16 A a ovládacím napětím 12V AC slouží pro spínání osvětlení a dalších elektrických zařízení pomocí připojených tlačítek. Každým stiskem tlačítka pak dochází ke změně stavu kontaktů relé Vyznačuje se malými rozměry (šířka pouze 1 modul) a proto se snadno instaluje v rozvaděčích.

EAN

3250612369607

Balení

1 ks

Impulsní relé 16A, 1S, ovládací napětí 12V AC EPN511

Name: EPN511
Brand: Hager
SKU: EPN5115

Produkt ve fázi ukončení výroby: ohledně dostupnosti kontaktujte váš elektrovelkoobchod

Následné produkty:

EPN521

Příslušenství
Technické vlastnosti
Environmentální hodnota
Dokumentace

Stáhnout technický list

Dokončete svůj systém

Pomocné zařízení pro zařízení rozvaděče 4 dostupné produkty

Technické vlastnosti

Jmenovitý proud

16 A
Klidový proud

6 mA
Přijatelná proudová zatížitelnost AC1

16 A

Počet modulů

1

Typ kontaktu

1S
Průřez flexibilního vodiče

1 - 6 mm²
Průřez plného vodiče

1.5 - 10 mm²
Počet kontaktů

1

Ovládací napětí AC

12 - 12 V
Ovládací napětí DC

0 - 0 V
Ovládací napětí 1

12 - 12 V
Jmenovité izolační napětí

250 V
Provozní napětí AC

250 - 250 V

Frekvence

50 - 60 Hz

Provozní teplota

-5 - 40 °C
Skladovací/přepravní teplota

-40 - 80 °C

Typ připojení

Šroubová svorka

Celkový ztrátový výkon při jmenovitém proudu

1,20 W
Spotřeba při ovládání

25 VA

Výška

83 mm
Šířka

17,50 mm
Hloubka

63 mm

Max. zatížení zářivky

800 VA
Max. zatížení zářivky s paralelní kompenzací

900 VA

Počet kontaktů NO

1
Počet kontaktů NC

0

Environmentální hodnota

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

V souladu se směrnicí RoHS Ano

V souladu s nařízením REACH Ano

Certifikace a dokumenty

REACH declaration EPN511

PDF

RoHS report EPN511

PDF

Ke stažení

Obrázek produktu EPN511

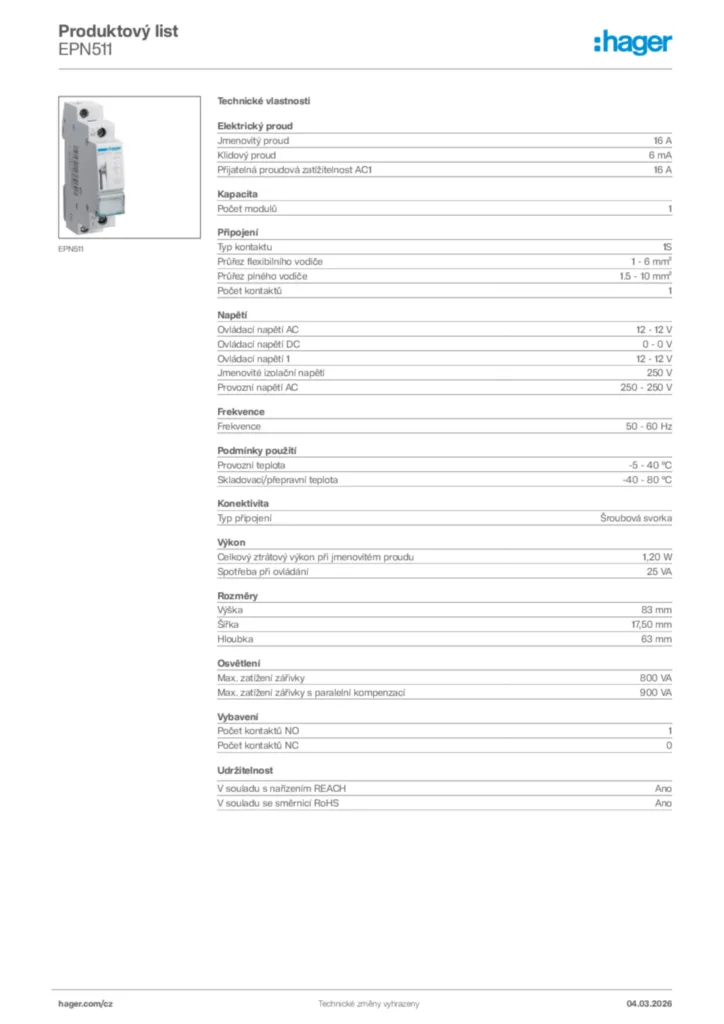

Product datasheet

Hager Product data sheet EPN511

Product data sheet cs-CZ 2026-03-04

PDF
Declaration of conformity

Declaration

Declaration of conformity International 2020-09-10

PDF

262,84 kB

Více dokumentace
