Impulsní relé s 1 spínacím a 1 rozpínacím kontaktem 16 A a ovládacím napětím 48V AC / 24V DC slouží pro spínání osvětlení a dalších elektrických zařízení pomocí připojených tlačítek. Každým stiskem tlačítka pak dochází ke změně stavu kontaktů relé Vyznačuje se malými rozměry (šířka pouze 1 modul) a proto se snadno instaluje v rozvaděčích.
catalog.pageproduct.product.info.ean
3250612369621
catalog.pageproduct.product.info.packqty
1 catalog.pageproduct.product_base_unit_piece.span
Impulsní relé 16A, 1S+1R, ovládací napětí 48V AC / 24V DC EPN503
Produkt ve fázi ukončení výroby: ohledně dostupnosti kontaktujte váš elektrovelkoobchod
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Pomocné zařízení pro zařízení rozvaděče 4 product.page.accessories.products-available
catalog.pageproduct.tab_additional_title.link
Elektrický proud
-
Jmenovitý proud IN16 A
-
Klidový proud6 mA
-
Přijatelná proudová zatížitelnost AC116 A
Kapacita
-
Počet modulů1
Připojení
-
Typ kontaktu1R + 1S
-
Průřez flexibilního vodiče1 - 6 mm²
-
Průřez plného vodiče1.5 - 10 mm²
-
Počet kontaktů2
Napětí
-
Ovládací napětí AC48 - 48 V
-
Ovládací napětí DC24 - 24 V
-
Ovládací napětí 224 - 24 V
-
Ovládací napětí 148 - 48 V
-
Jmenovité izolační napětí250 V
-
Provozní napětí AC250 - 250 V
Frekvence
-
Frekvence50 - 60 Hz
Podmínky použití
-
Provozní teplota-5 - 40 °C
-
Skladovací/přepravní teplota-40 - 80 °C
Konektivita
-
Typ připojeníŠroubová svorka
Výkon
-
Ztrátový výkon na vstupu IN1,20 W
-
Spotřeba při ovládání25 VA
Rozměry
-
Výška83 mm
-
Šířka17,50 mm
-
Hloubka63 mm
Osvětlení
-
Max. zatížení zářivky800 VA
-
Max. zatížení zářivky s paralelní kompenzací900 VA
Vybavení
-
Počet kontaktů NO1
-
Počet kontaktů NC1
catalog.pageproduct.title_sustainability.h2
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. catalog.pageproduct.product_description_learn_more.link
catalog.pageproduct.sustainability_block.downloads_h3
catalog.pageproduct.title_asset.h2
-

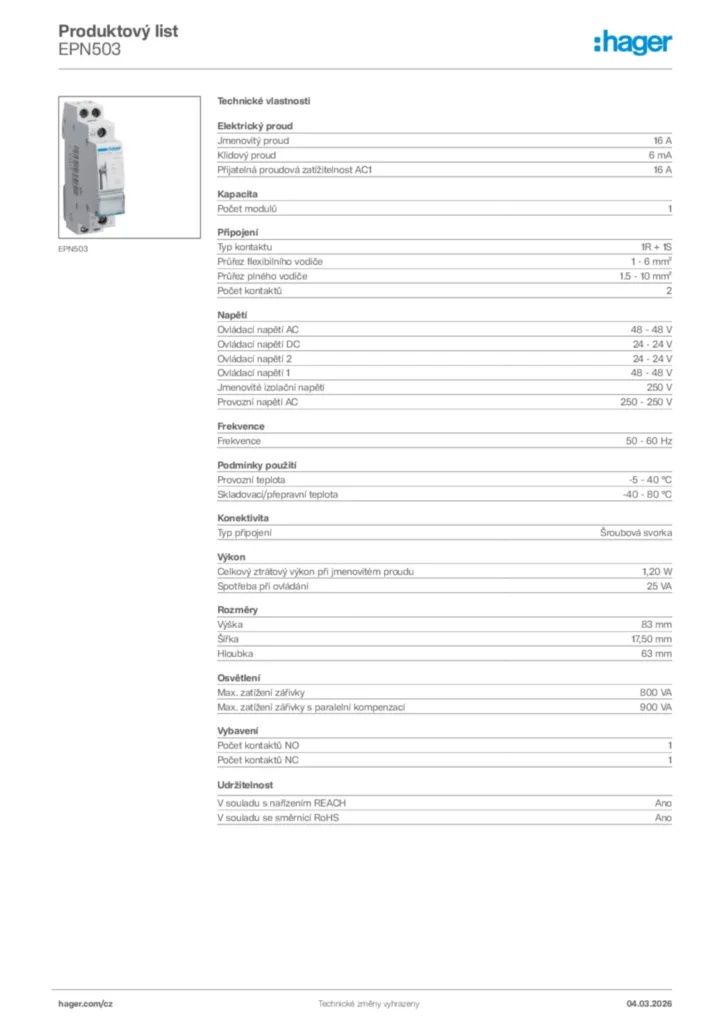

GeneratedProductDatasheet
