EKQ060BL25
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Nezbytné příslušenství
Volitelné příslušenství
-
Kryt univerzální podlahové krabice do potěru 2 dostupné produkty -
Vymezovací šablona 1 dostupné produkty
Technické vlastnosti
Architektura
-
S prostorem pro koberecAno
Tvar
-
TvarČtvercový
Rozměry
-
Vestavěná hloubka105 mm
-
Vestavěná délka200 mm
-
Vestavěná šířka200 mm
-
Výška87 mm
-
Rozsah nivelace105 - 292 mm
-
Jmenovitá velikost200 mm
-
Tloušťka prohlubně pro koberec25 mm
Konfigurace
-
Instalační velikost (podlahová instalace)Q06
Vybavení
-
Část podvozku pro prohlubně zařízeníAno
-
Počet vestavěných zařízení6
-
Počet zásuvkových boxů2
-
Počet výstupů potrubí0
Podmínky použití
-
Svislé zatížení působící na velkou plochu (velké zatížení)5 kN
-
Svislé zatížení působící na malou plochu3 kN
Instalace, montáž
-
Vhodné pro zapuštěnou podlahovou montážAno
-
Vhodné pro instalaci do zvýšené podlahyAno
Instrukce
-
Údržba podlahMokré
Materiál
-
MateriálNerezová ocel
Funkce
-
Vhodné pro podlahový žlabAno
Bezpečnost
-
Mechanická odolnost IKIK10
-
Třída ochrany v nepoužívaném stavuIP54
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-

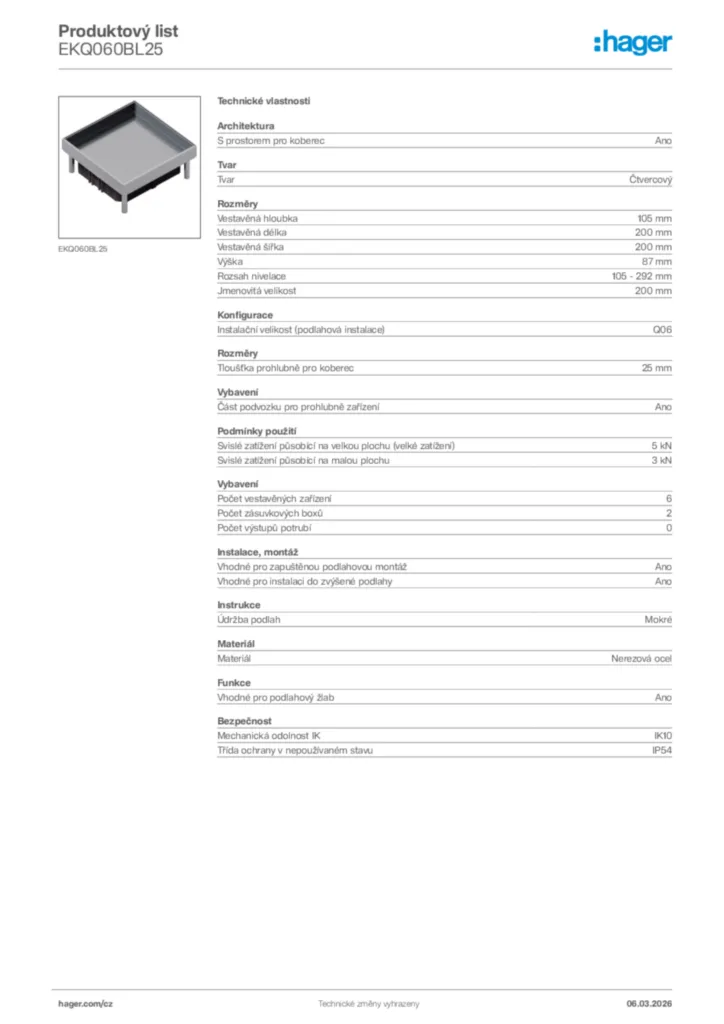

Product datasheet
Hager Product data sheet EKQ060BL25
Product data sheet cs-CZ 2026-02-10
PDF -
Installation manual
Instalační příručka International 2022-08-29
PDF4,17 MB -
Technical appendix (single product)
Floor installation systems - Impact noise properties
Floor installation systems - Impact noise properties (EN, 07-2023)
PDF578,05 kB
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2,59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868,08 kB -
Soubory DXF
Soubory DXF International 2024-11-20
DXF409,11 kB -
Soubory STEP
Soubory STEP International 2024-10-09
STP231,81 kB -
Product Drawing
Product drawing
Product Drawing International 2022-12-09
PDF33,18 kB -
Handbook
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB
Floor installation systems - Handbook: Installation units
Floor installation systems - Handbook: Installation units (EN, 12-2024)
PDF21,12 MB -
Declaration of conformity
Prohlášení o shodě en-GB, de-DE 2023-07-12
PDF594,89 kB
