Podlahový kanál s folii s možností těsnění 400 105-150 BKFD400105
EAN
4012002240243
Balení
24 Měřiče
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Víko podkladového kanálu pro zápustnou montáž, otevřený 2 dostupné produkty -
Koncový díl pro podkladový kanál 1 dostupné produkty -
Prodlužovací jednotka podkladového kanálu pro zápustnou montáž, otevřený 10 dostupné produkty -
Podpěrný pásek pro krytí podkladových systémů instalačních kanálů 1 dostupné produkty -
Oddělovací deska do instalačního kanálu pro zapuštěnou podlahovou montáž 13 dostupné produkty -
Zobrazit více 12 další dostupné produkty
Dokončete svůj systém
-
BKSAB00
Rozbočovací krabice pro BK, zaslepená
-
BKSAE04Rozbočovací krabice pro BK, E04
-
BKSAE09Rozbočovací krabice pro BK, E09
-
BKSAG00Rozbočovací krabice pro BK, GBZ
-
BKSAQ06Rozbočovací karbice BK pro otvor Q06
-
BKSAQ08Rozbočovací karbice BK pro otvor Q08
-
BKSAQ12Rozbočovací karbice BK pro otvor Q12
-
BKSAR06Rozbočovací karbice BK pro otvor R06
-
BKSAR10Rozbočovací karbice BK pro otvor R10
-
BKSAR12Rozbočovací karbice BK pro otvor R12
-
BKTWK16
Přepážka výšky 16mm L= 2000mm PVC
-
BKTWK31Přepážka výšky 31mm L= 2000mm PVC
-
BKTWK46Přepážka výšky 46mm L= 2000mm PVC
-
BKTWK61Přepážka výšky 61mm L= 2000mm PVC
-
BKTWK76Přepážka výšky 76mm L= 2000mm PVC
-
BKTWK91Přepážka výšky 91mm L= 2000mm PVC
-
BKTWS110Přepážka výšky 110mm L= 2400mm oceleplechová
-
BKTWS20Přepážka výšky 20mm L= 2400mm oceleplechová
-
BKTWS35Přepážka výšky 35mm L= 2400mm oceleplechová
-
BKTWS50Přepážka výšky 50mm L= 2400mm oceleplechová
-
BKTWS65Přepážka výšky 65mm L= 2400mm oceleplechová
-
BKTWS80Přepážka výšky 80mm L= 2400mm oceleplechová
-
BKTWS95Přepážka výšky 95mm L= 2400mm oceleplechová
-
BKZKV090Dodatačné pravoúhlé pospojení pro kanál BK
-
BKZKV180Dodatačné přímé pospojení pro kanál BK
-
BKZM203Samolepící gumový pásek 20x3mm, L = 10m
-
BKZN030Nivelační svorka pro podlahové kanály, h= 30 mm
-
BKZN050Nivelační svorka pro podlahové kanály, h= 50 mm
-
BKZSH20Přísavka pro manipulaci se zaslepkami, maximální nosnost 20 kg
-
BKZSH30Přísavka pro manipulaci se zaslepkami, maximální nosnost 30 kg
-
BKZVS90Propojovací sada pro pravoúhlé odbočení

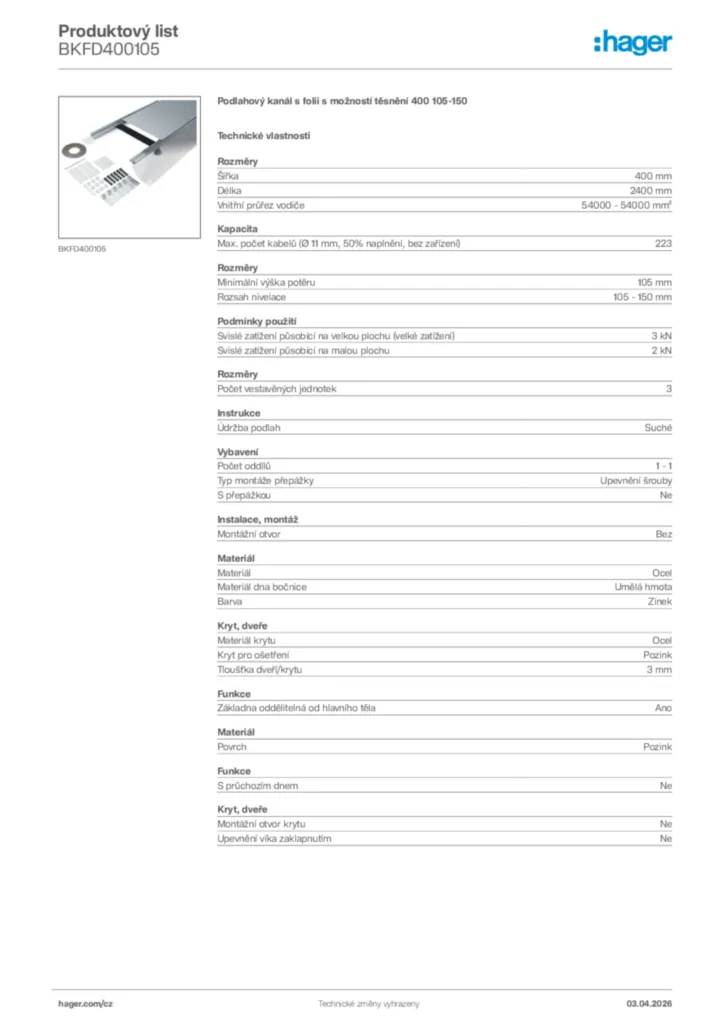

Technické vlastnosti
Rozměry
-
Šířka400 mm
-
Délka2 400 mm
-
Vnitřní průřez vodiče54 000 - 54 000 mm²
-
Minimální výška potěru105 mm
-
Rozsah nivelace105 - 150 mm
-
Počet vestavěných jednotek3
Kapacita
-
Max. počet kabelů (Ø 11 mm, 50% naplnění, bez zařízení)223
Podmínky použití
-
Svislé zatížení působící na velkou plochu (velké zatížení)3 kN
-
Svislé zatížení působící na malou plochu2 kN
Instrukce
-
Údržba podlahSuché
Vybavení
-
Počet oddílů1 - 1
-
Typ montáže přepážkyUpevnění šrouby
-
S přepážkouNe
Instalace, montáž
-
Montážní otvorBez
Materiál
-
MateriálOcel
-
Materiál dna bočniceUmělá hmota
-
PovrchPozink
Kryt, dveře
-
Materiál krytuOcel
-
Kryt pro ošetřeníPozink
-
Montážní otvor krytuNe
-
Upevnění víka zaklapnutímNe
Funkce
-
Základna oddělitelná od hlavního tělaAno
-
S průchozím dnemNe
