Prekidač izmjenični, 32A, 2P, zajednički gornji kontakt SFH232
EAN
3250615510891
Pakovanje
1 Komad
na zahtjev
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Tehničke karakteristike
Arhitektura
-
Broj polova2
-
Neutralan položajBez neutralnog voda
-
Tip pola2P
Električna struja
-
Nazivna struja32 A
-
Nazivna uvjetna struja kratkog spoja Icc sa gl-gG osiguračima0,48 kA
-
Prihvatljivi iznos struje AC21 kategorija A32 A
-
Prihvatljivi iznos struje AC21 kategorija B32 A
-
Prihvatljivi iznos struje AC22 kategorija A32 A
-
Prihvatljivi iznos struje AC22 kategorija B32 A
-
Nazivna kratkospojna vršna moć Icm pri 240 V AC prema IEC 60947-30,48 kA
-
Nazivna kratkotrajna podnosiva struja Icw 1s IEC 609470,48 kA
Instalacija, montaža
-
Nazivni zatezni moment1,80 - 1,80 Nm
-
Vrsta donjeg priključka za modularne uređajeVijčana stezaljka
Napon
-
Nazivni radni napon Ue230 - 230 V
-
Vrsta napajanjaAC
-
Nazivni izolacijski napon Ui440 V
-
Nazivni impulsni podnosivi napon Uimp4.000 V
Kapacitet
-
Broj modula2
Sigurnost
-
Ingress Protection (IP) klasaIP20
Frekvencija
-
Frekvencija50 - 60 Hz
Dimenzije
-
Visina83 mm
-
Širina35 mm
-
Dubina68 mm
Oprema
-
Broj NO kontakata0
-
Broj NC kontakata0
Uvjeti korištenja
-
Radna temperatura-20 - 50 °C
-
Temperatura skladištenja/transporta-40 - 80 °C
Veza
-
Presjek fleksibilnog vodiča1.5 - 10 mm²
-
Presjek krutog provodnika1.5 - 16 mm²
Izdržljivost
-
Broj mehaničkih operacija200.000
-
Električna izdržljivost pri nazivnom opterećenju AC21 (ciklusi)25.000
-
Električna izdržljivost pri nazivnom opterećenju AC22 (ciklusi)25.000
Snaga
-
Ukupni gubitak snage pri IN3 W
-
Gubitak snage po polu na In1,50 W
Povezivost
-
Poravnanje donjih priključaka za modularne uređajePomjerena klema
-
Poravnanje gornjeg priključka za modularne uređajePomjerena klema
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.
Slika proizvoda SFH232
-

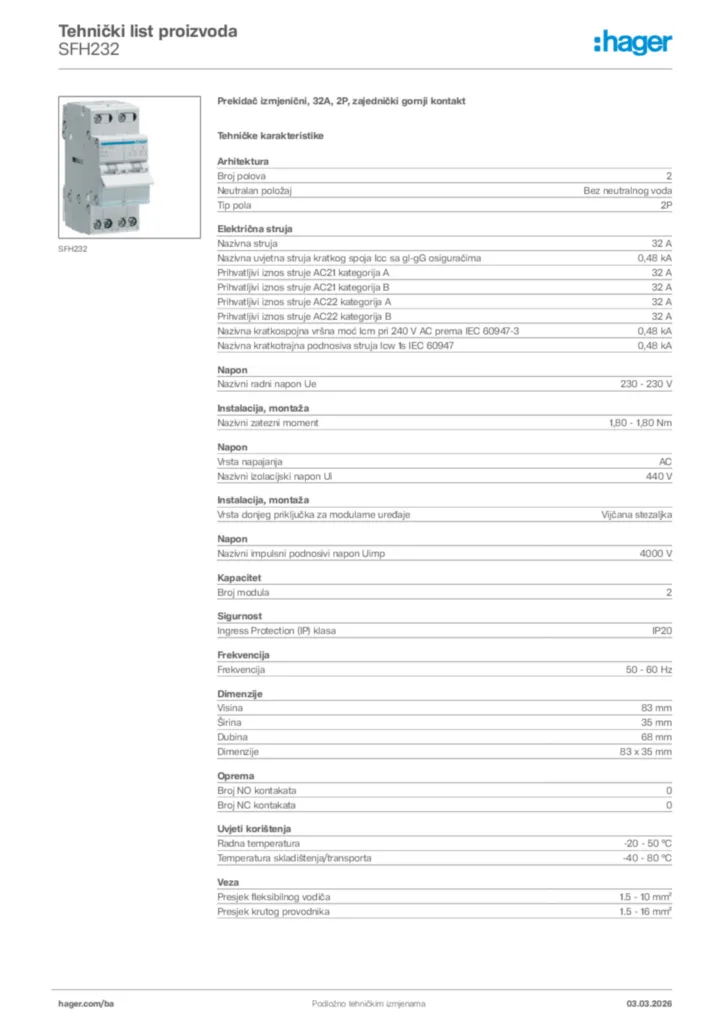

Product datasheet
