Prekidač, 63A, 2k.o, 400V AC, 2M SBN263
EAN
3250615510211
Pakovanje
1 Komad
na zahtjev
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Kompletirajte vaš sistem
Opcionalni dodaci
-
Funkcije blokade/paralelnog pogona 1 dostupni proizvodi -
Pregrade/poklopci za razdvajanje faza 1 dostupni proizvodi -
Poklopci/kape za plombiranje 1 dostupni proizvodi -
Pomoćni uređaj za uređaje ormara 1 dostupni proizvodi
Tehničke karakteristike
Arhitektura
-
Broj polova2
-
Neutralan položajBez neutralnog voda
-
Tip pola2P
Električna struja
-
Nazivna struja63 A
-
Prihvatljivi iznos struje AC21 kategorija A63 A
-
Prihvatljivi iznos struje AC21 kategorija B63 A
-
Prihvatljivi iznos struje AC22 kategorija A63 A
-
Prihvatljivi iznos struje AC22 kategorija B63 A
-
Nazivna kratkospojna vršna moć Icm pri 415 V AC prema IEC 60947-31,33 kA
-
Nazivna kratkotrajna podnosiva struja Icw 1s IEC 609470,94 kA
-
Nazivna uvjetna struja kratkog spoja Inc sa osiguračem prema IEC/EN 60669-2-46000A/80A gG parallel 32A gG
Instalacija, montaža
-
Nazivni zatezni moment2,80 - 2,80 Nm
Napon
-
Nazivni radni napon Ue400 - 400 V
-
Vrsta napajanjaAC
-
Nazivni izolacijski napon Ui440 V
-
Nazivni impulsni podnosivi napon Uimp6.000 V
Kapacitet
-
Broj modula2
Sigurnost
-
Ingress Protection (IP) klasaIP20
Frekvencija
-
Frekvencija50 - 60 Hz
Dimenzije
-
Visina83 mm
-
Širina35 mm
-
Dubina68 mm
Oprema
-
Broj NO kontakata2
-
Broj NC kontakata0
Uvjeti korištenja
-
Radna temperatura-20 - 70 °C
-
Temperatura skladištenja/transporta-40 - 80 °C
Veza
-
Presjek fleksibilnog vodiča2.5 - 16 mm²
-
Presjek krutog provodnika2.5 - 25 mm²
Izdržljivost
-
Broj mehaničkih operacija60.000
-
Električna izdržljivost pri nazivnom opterećenju AC21 (ciklusi)5.000
-
Električna izdržljivost pri nazivnom opterećenju AC22 (ciklusi)5.000
Snaga
-
Ukupni gubitak snage pri IN4,60 W
-
Gubitak snage po polu na In2,30 W
Povezivost
-
Poravnanje gornjeg priključka za modularne uređajePoravnata klema
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.
Slika proizvoda SBN263
-

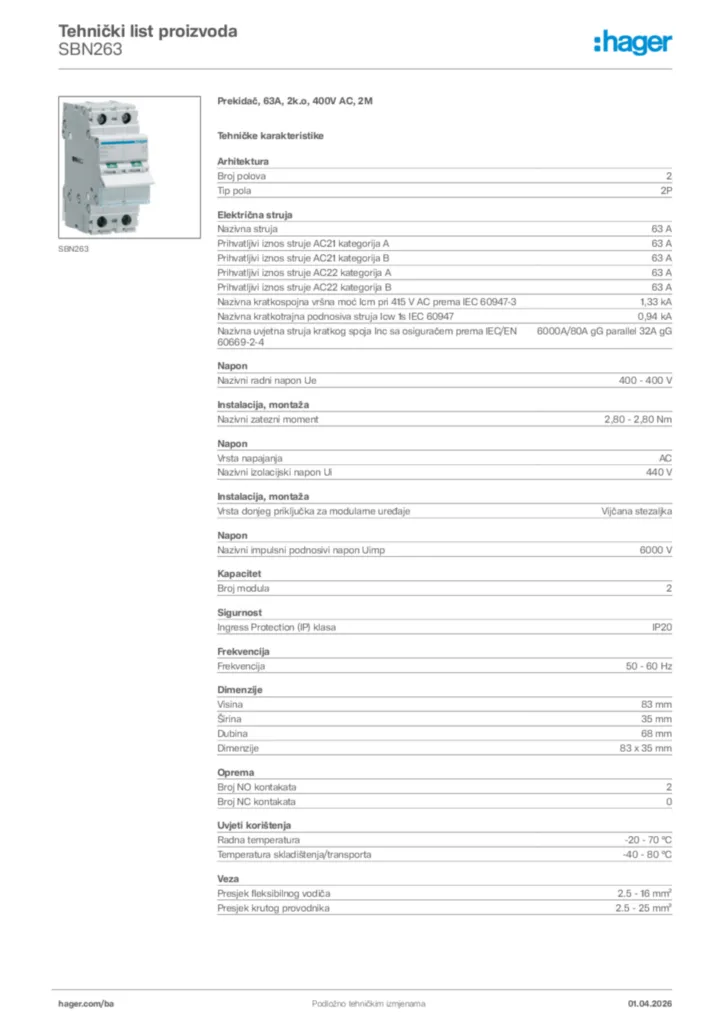

Product datasheet
Hager Product data sheet SBN263
Prekidač, 63A, 2k.o, 400V AC, 2M
PDF -

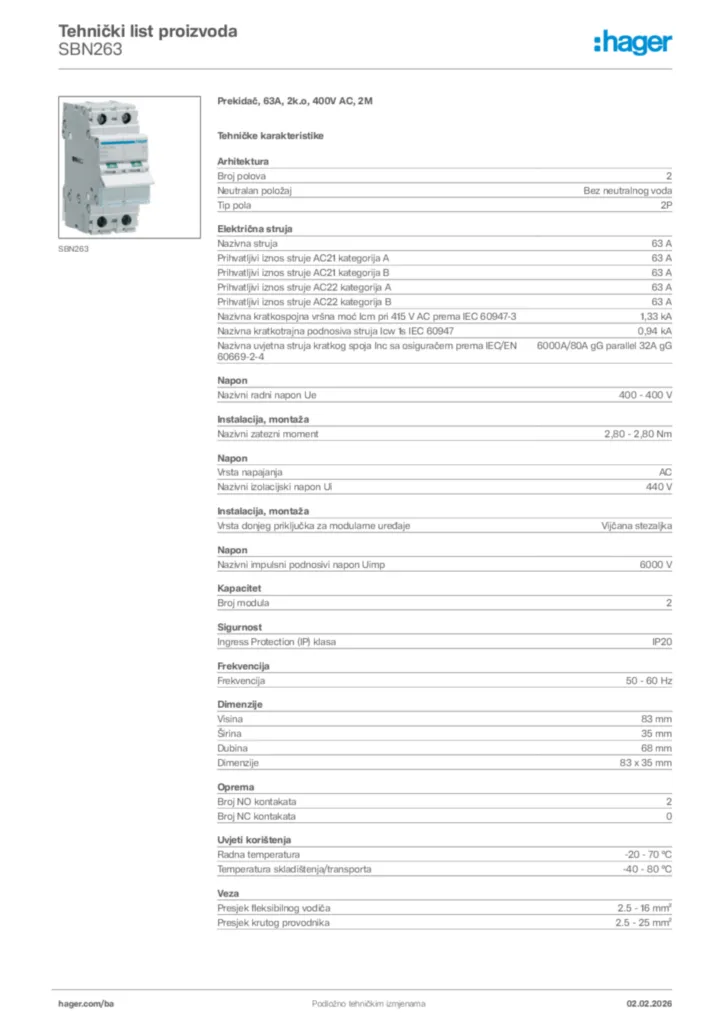

Tehnički list proizvoda
