Prekidač, 25A, 1k.o, 230V AC, 1M SBN125
EAN
3250615510082
Pakovanje
1 Komad
na zahtjev
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Kompletirajte vaš sistem
Opcionalni dodaci
-
Funkcije blokade/paralelnog pogona 1 dostupni proizvodi -
Pomoćni uređaj za uređaje ormara 1 dostupni proizvodi
Kompletirajte vaš sistem
Tehničke karakteristike
Arhitektura
-
Broj polova1
-
Neutralan položajBez neutralnog voda
-
Tip pola1P
Električna struja
-
Nazivna struja25 A
-
Prihvatljivi iznos struje AC21 kategorija A25 A
-
Prihvatljivi iznos struje AC21 kategorija B25 A
-
Prihvatljivi iznos struje AC22 kategorija A25 A
-
Prihvatljivi iznos struje AC22 kategorija B25 A
-
Nazivna kratkospojna vršna moć Icm pri 240 V AC prema IEC 60947-30,52 kA
-
Nazivna kratkotrajna podnosiva struja Icw 1s IEC 609470,37 kA
-
Nazivna uvjetna struja kratkog spoja Inc sa osiguračem prema IEC/EN 60669-2-43000A/40A gG
Instalacija, montaža
-
Nazivni zatezni moment1,80 - 1,80 Nm
-
Vrsta donjeg priključka za modularne uređajeVijčana stezaljka
Napon
-
Nazivni radni napon Ue230 - 230 V
-
Vrsta napajanjaAC
-
Nazivni izolacijski napon Ui440 V
-
Nazivni impulsni podnosivi napon Uimp4.000 V
Kapacitet
-
Broj modula1
Sigurnost
-
Ingress Protection (IP) klasaIP20
Frekvencija
-
Frekvencija50 - 60 Hz
Dimenzije
-
Visina83 mm
-
Širina17,50 mm
-
Dubina68 mm
Oprema
-
Broj NO kontakata1
-
Broj NC kontakata0
Uvjeti korištenja
-
Radna temperatura-20 - 70 °C
-
Temperatura skladištenja/transporta-40 - 80 °C
Veza
-
Presjek fleksibilnog vodiča1.5 - 10 mm²
-
Presjek krutog provodnika1.5 - 16 mm²
Izdržljivost
-
Broj mehaničkih operacija200.000
-
Električna izdržljivost pri nazivnom opterećenju AC21 (ciklusi)25.000
-
Električna izdržljivost pri nazivnom opterećenju AC22 (ciklusi)25.000
Snaga
-
Ukupni gubitak snage pri IN0,90 W
-
Gubitak snage po polu na In0,90 W
Povezivost
-
Poravnanje donjih priključaka za modularne uređajePomjerena klema
-
Poravnanje gornjeg priključka za modularne uređajePomjerena klema
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.
Slika proizvoda SBN125
-

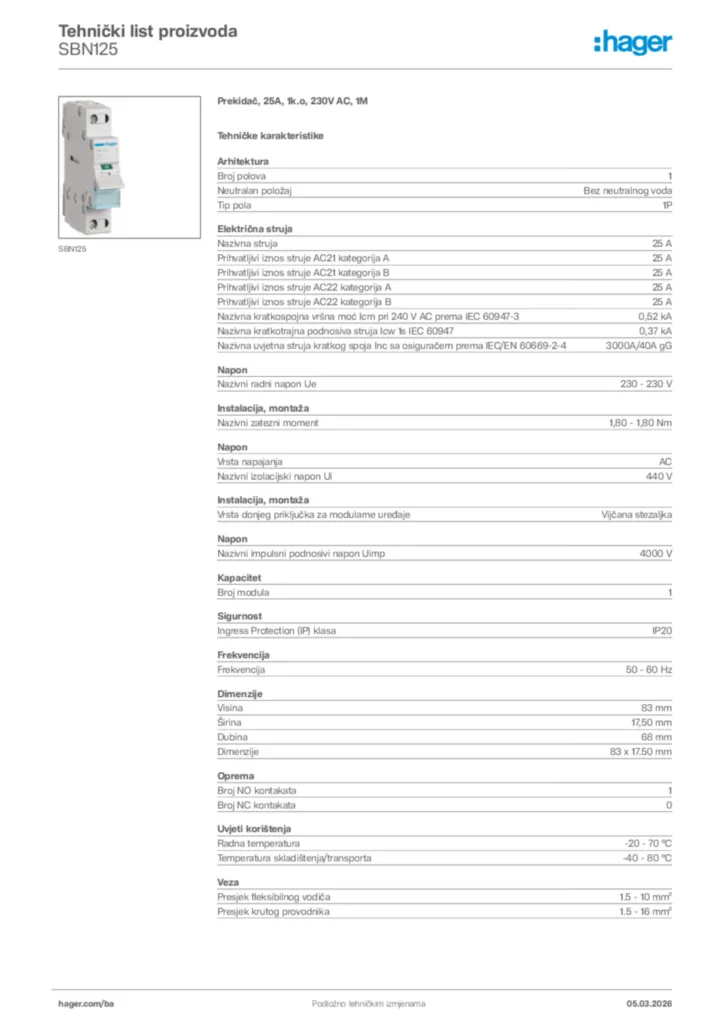

Product datasheet
