Nosač osigurača 3P 125A 690V L58 6M LS703
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
na zahtjev
Kompletirajte vaš sistem
Opcionalni dodaci
-
Pribor/rezervni dijelovi za niskonaponsku tehnologiju 2 dostupni proizvodi -
Cilindrični osigurač 10 dostupni proizvodi
Kompletirajte vaš sistem
-
LF599GCilindrični osigurač 22x58 gG 125A
-
LF590GCilindrični osigurač 22x58 gG 100A
-
LF580GCilindrični osigurač 22x58 gG 80A
-
LF563GCilindrični osigurač 22x58 gG 63A
-
LF550GCilindrični osigurač 22x58 gG 50A
-
LF540GCilindrični osigurač 22x58 gG 40A
-
LF532GCilindrični osigurač 22x58 gG 32A
-
LF525G
Cilindrični osigurač 22x58 gG 25A
-
LF520G
Cilindrični osigurač 22x58 gG 20A
-
LF516GCilindrični osigurač 22x58 gG 16A
Tehničke karakteristike
Dimenzije
-
Visina125 mm
-
Širina105 mm
-
Dubina96 mm
Arhitektura
-
Broj polova3
Električna struja
-
Nazivna struja125 A
-
Nazivna struja osigurača16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A
Kapacitet
-
Broj modula6
Samo za internu upotrebu
-
Broj modula 17,5 mm12
Uvjeti korištenja
-
Radna temperatura-5 - 40 °C
Instalacija, montaža
-
Nazivni zatezni moment4 - 4 Nm
-
Montiranje naDIN šina
Snaga
-
Ukupni gubitak snage pri IN38,50 W
Napon
-
Nazivni izolacijski napon Ui690 V
-
Nazivni impulsni podnosivi napon Uimp8 kV
-
Vrsta napajanjaAC
-
Kategorija prenapona prema standardu IEC 60947-13
Sigurnost
-
Ingress Protection (IP) klasaIP20
Veza
-
Presjek ulaza i izlaza sa vijcima, za fleksibilne vodiče2,5 - 35 mm²
-
Presjek vijčanog ulaza i izlaza, za masivne vodiče2,5 - 50 mm²
Osigurač
-
Veličina osigurača22 x 58
Poklopac, vrata
-
Mogućnost međusobnog zaključavanjaDa
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.
Slika proizvoda LS703
-
Product datasheet

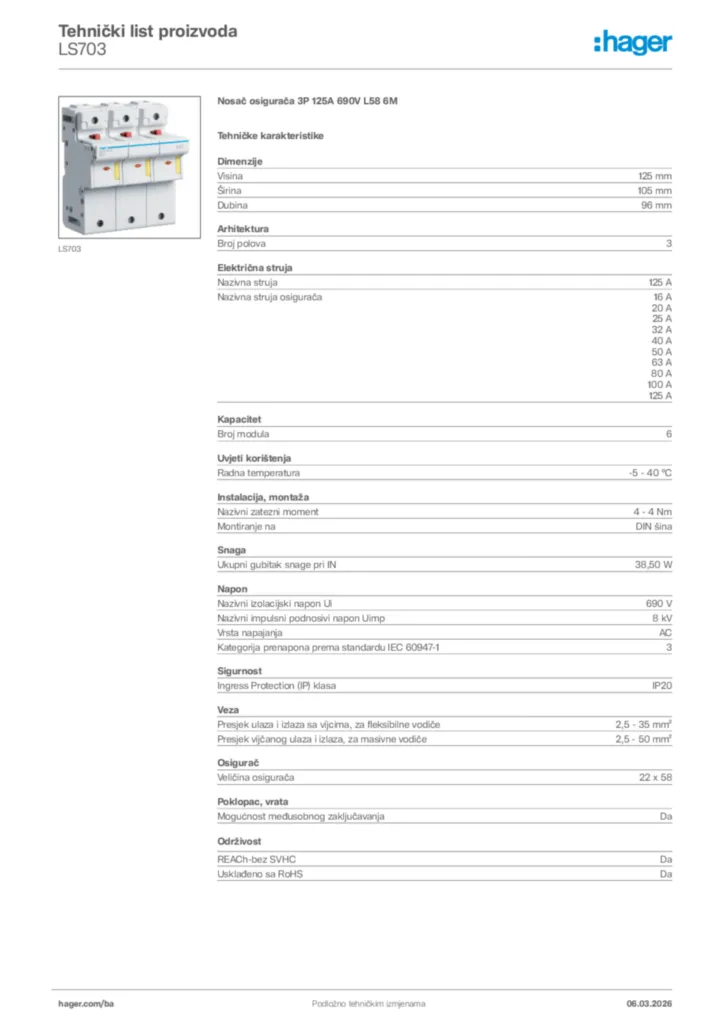

Hager Tehnički list proizvoda LS703
